V Rullo tenditore di ritorno

Il centraggio automatico del nastro è il vantaggio principale del rullo tenditore di ritorno YUFENG V. Il suo gruppo rulli simmetrico a forma di V genera forze di correzione laterali mentre il nastro scorre, aiutando a riportare i nastri disallineati verso il centro senza ulteriori apparecchiature di correzione. Progettato per sezioni di ritorno per carichi medi e pesanti, aiuta a ridurre l'usura dei bordi, le perdite di materiale e gli errori di tracciamento causati da carico irregolare o accumulo di residui.

Materiale e produzione artigianale

Struttura di supporto per il ritorno a forma di V

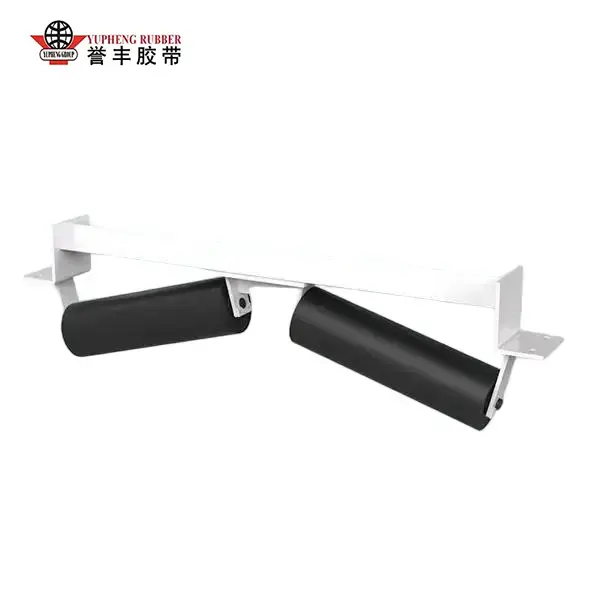

Il rullo tenditore di ritorno YUFENG V è progettato specificamente per il lato di ritorno dei sistemi di trasporto a nastro. I suoi due rulli inclinati formano una superficie di supporto stabile a forma di V che aiuta a guidare il nastro vuoto verso il centro mantenendo un contatto continuo su tutta la larghezza del nastro.

Il corpo del rullo utilizza un tubo in acciaio al carbonio senza saldatura Q235 con trattamento superficiale zincato a caldo. I cuscinetti dello scudo ZZ con gioco C3 sono preriempiti con grasso al litio antiruggine, mentre la tenuta a labirinto in nylon a doppio canale e gli anelli parapolvere esterni in gomma forniscono una protezione aggiuntiva contro polvere, fango e umidità.

Assemblaggio di precisione per un funzionamento stabile del nastro

Il telaio a V è prodotto mediante formatura integrata di piastre in acciaio e saldatura robotizzata. L'allineamento CNC dopo l'assemblaggio controlla l'eccentricità complessiva entro 0,3 mm, contribuendo a mantenere una rotazione coerente dei rulli e riducendo le vibrazioni durante il funzionamento continuo del trasportatore.

Ogni gruppo finito viene ispezionato per verificare l'allineamento dei rulli, la resistenza alla rotazione, le prestazioni di carico e l'integrità della tenuta prima della spedizione per garantire installazione e funzionamento affidabili.

Supporto cinghia a V e vantaggi operativi

Posizionamento migliorato della cinghia di ritorno

A differenza dei tradizionali rulli tenditori diritti singoli, la disposizione inclinata dei rulli fornisce una geometria di supporto definita per il nastro di ritorno. Ciò aiuta a stabilizzare la posizione del nastro quando si verificano movimenti laterali minori durante il trasporto continuo.

Contatto con i bordi ridotto

Il supporto a V distribuisce il carico del nastro su più superfici dei rulli invece di concentrare il contatto su un rullo piatto. Ciò può ridurre il contatto prolungato con i bordi e l'usura irregolare causata dal posizionamento instabile del nastro.

Adatto a diversi layout di trasportatori

Il rullo tenditore YUFENG può essere configurato per diverse larghezze di nastri trasportatori, diametri dei rulli e ambienti operativi. Le versioni in acciaio zincato sono adatte per l'uso industriale generale, mentre possono essere fornite configurazioni personalizzate resistenti alla corrosione per applicazioni costiere, minerarie e umide.

Configurazione del prodotto e opzioni ingegneristiche

Configurazione a rulli standard

Il gruppo standard è costituito da due rulli di rinvio inclinati e da un telaio di supporto a V. Il diametro del rullo, la larghezza del nastro e le dimensioni del telaio possono essere adattati alla struttura del trasportatore esistente.

Materiale opzionale e trattamento superficiale

Per le applicazioni standard viene utilizzato l'acciaio al carbonio Q235. A seconda delle condizioni operative, YUFENG può fornire superfici zincate, rulli rivestiti in gomma e altre configurazioni personalizzate per applicazioni che richiedono ulteriore protezione dalla corrosione o protezione dal contatto del nastro.

Ingegneria specifica per l'applicazione

Per nuovi progetti di trasportatori e programmi di sostituzione, YUFENG può esaminare la larghezza del nastro, la struttura del lato di ritorno, la velocità del trasportatore, le dimensioni di installazione e l'ambiente di lavoro prima di consigliare la configurazione appropriata del rullo tenditore di ritorno a V.

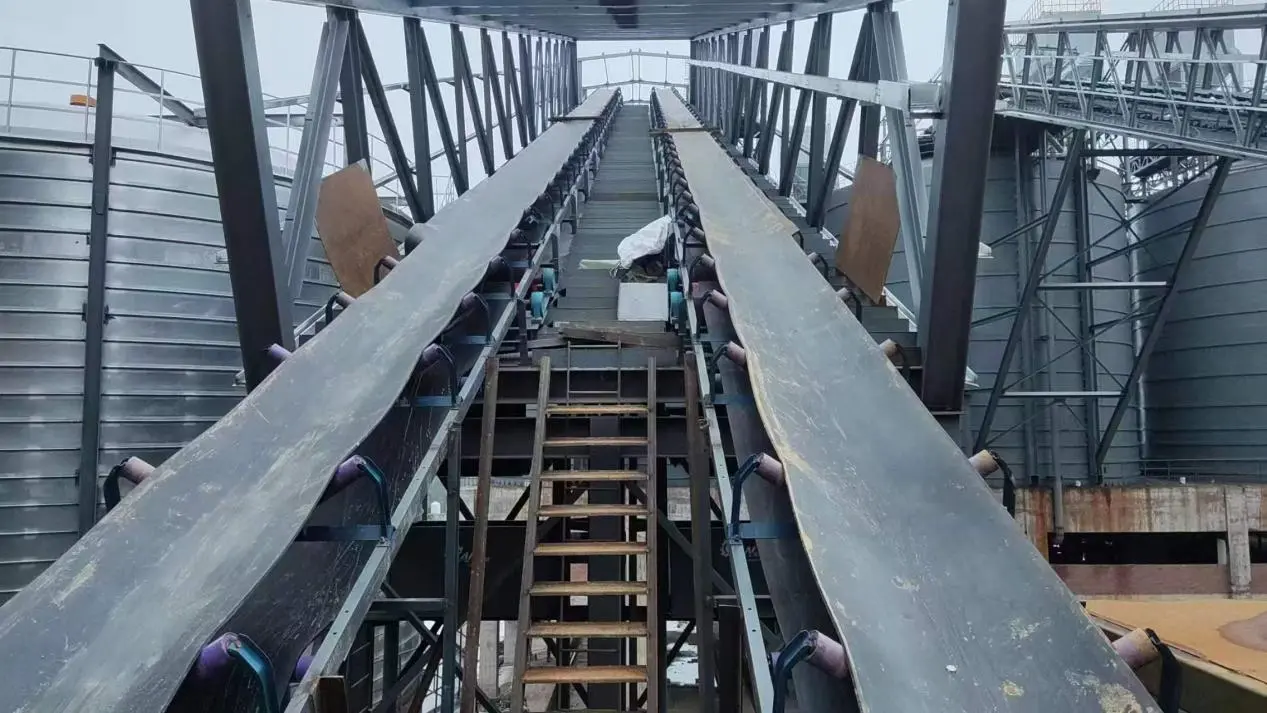

Vera esperienza di applicazione industriale

Sezione di ritorno del trasportatore di carbone a cielo aperto

Il rullo tenditore di ritorno YUFENG V è stato applicato alle sezioni del trasportatore di ritorno che trasportano carbone, ganga e materiali aggregati. Il supporto a V aiuta a mantenere la posizione del nastro durante il trasporto a lunga distanza e riduce la necessità di frequenti correzioni manuali del nastro.

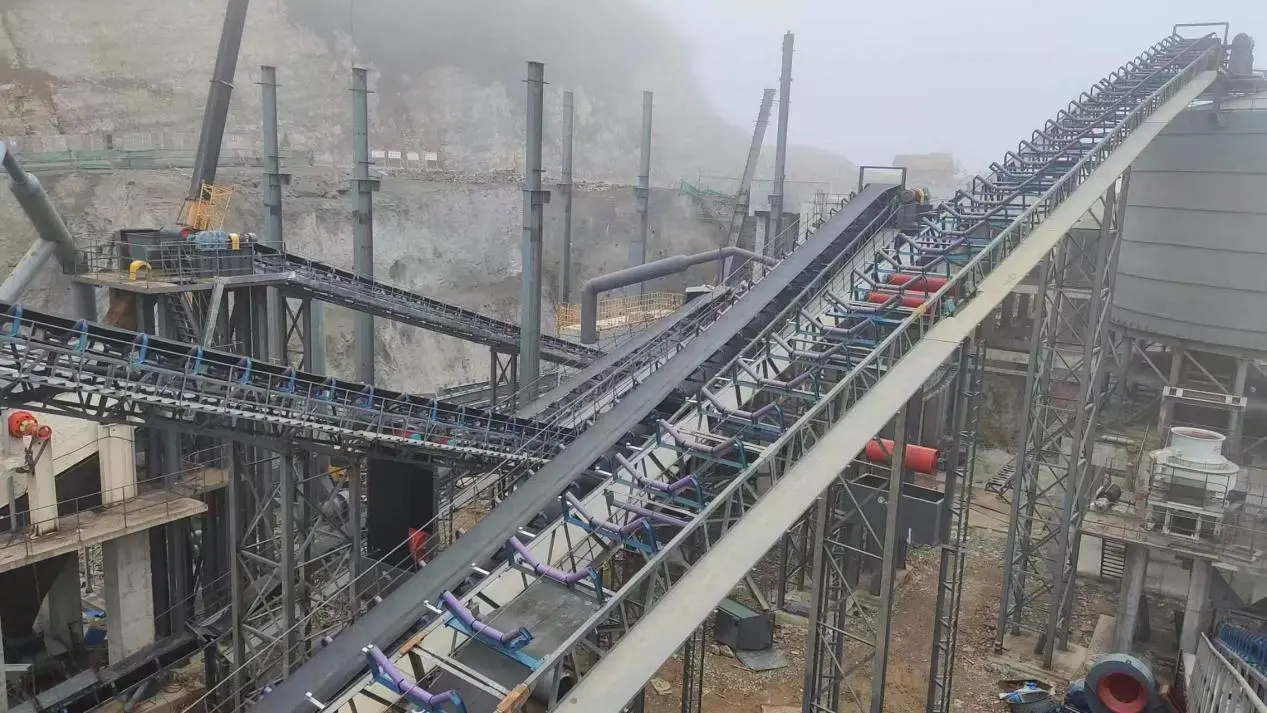

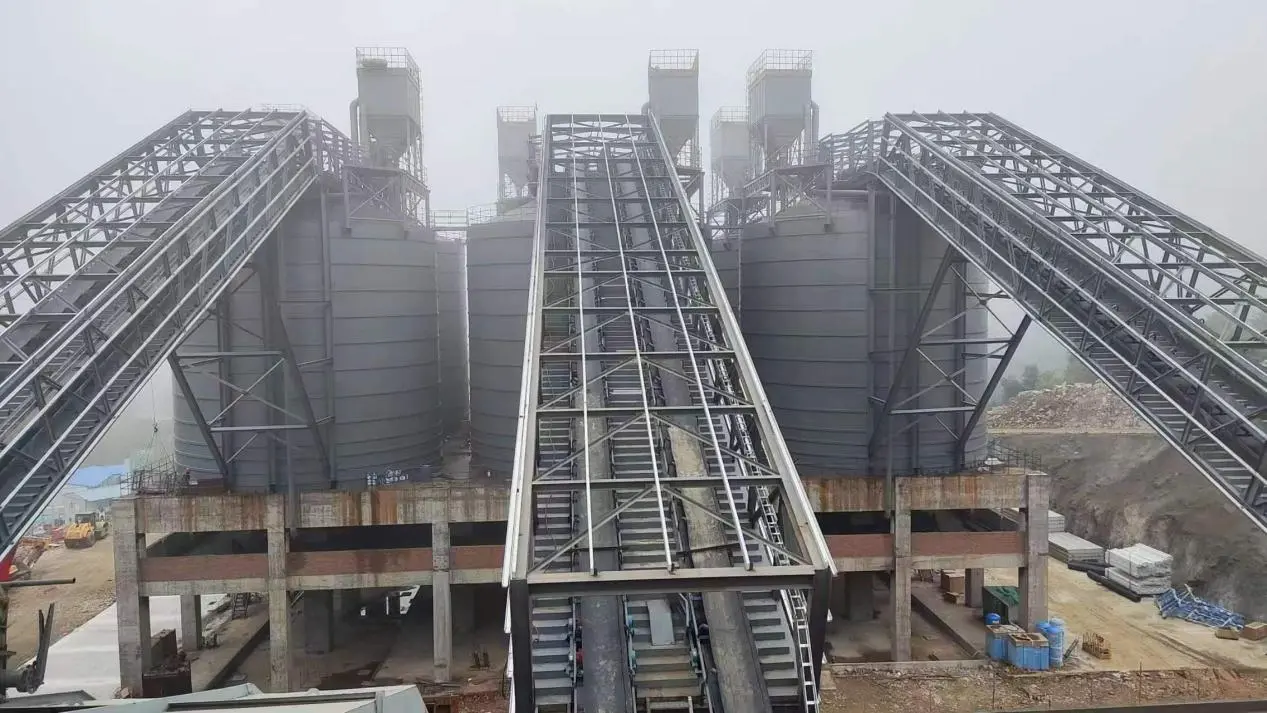

Sistemi di trasporto cemento e inerti

Negli impianti di cemento e inerti, i nastri di ritorno sono esposti a polvere, vibrazioni e cicli operativi continui. Il corpo del rullo zincato e la protezione dei cuscinetti a più stadi forniscono una soluzione pratica per queste condizioni mantenendo gestibili le esigenze di manutenzione ordinaria.

Trasportatori costieri di materiali sfusi

Per i trasportatori esterni esposti all'umidità e alla nebbia salina, YUFENG fornisce configurazioni resistenti alla corrosione zincate e personalizzate. La struttura di tenuta rinforzata aiuta a proteggere i cuscinetti interni e supporta intervalli operativi più lunghi tra le ispezioni di manutenzione.

Controllo qualità in fabbrica e fornitura personalizzata

Processo di produzione controllato

YUFENG gestisce la lavorazione dei tubi, la formatura del telaio, la saldatura, l'assemblaggio dei rulli e l'ispezione finale all'interno del proprio sistema di produzione. Le dimensioni chiave e le prestazioni di funzionamento vengono controllate prima che i prodotti vengano rilasciati per la spedizione.

Abbinamento personalizzato del trasportatore

I clienti possono fornire la larghezza del nastro trasportatore, il diametro del rullo, le dimensioni di installazione e le condizioni operative. Gli ingegneri YUFENG possono quindi preparare specifiche corrispondenti o disegni CAD per progetti di sostituzione e nuovi trasportatori.

Supporto diretto in fabbrica

YUFENG fornisce valutazione dei campioni, conferma delle specifiche tecniche, produzione personalizzata e fornitura diretta in fabbrica per distributori, produttori di trasportatori, appaltatori di ingegneria e utenti finali industriali.

Tabella completa dei parametri delle specifiche del prodotto

YUFENG supporta la produzione di massa a grandezza naturale e l'elaborazione personalizzata non standard del rullo, coprendo più diametri del rullo, larghezze di assemblaggio e angoli di inclinazione a V per soddisfare le diverse larghezze del nastro trasportatore e requisiti di carico:

Perché scegliere i prodotti di fabbrica YUFENG

Produzione in fabbrica e controllo qualità

YUFENG controlla l'intero processo di produzione, dalla preparazione del tubo avvolgitore e dalla formatura del telaio alla saldatura, all'installazione dei cuscinetti, al bilanciamento e all'ispezione finale. Prima della spedizione, ogni gruppo rullo tenditore di ritorno a V viene controllato per verificarne l'accuratezza dimensionale, la qualità della saldatura, la scorrevolezza rotazionale e le condizioni generali del gruppo. Questo processo di produzione integrato ci consente di mantenere una qualità del prodotto costante sia negli ordini standard che nei progetti di trasporto personalizzati.

Personalizzazione ingegneristica per diversi sistemi di trasporto

Supportiamo diametri dei rulli personalizzati, lunghezze effettive, angoli a V, dimensioni del telaio e configurazioni dei materiali in base alla larghezza del nastro trasportatore, al carico operativo e ai requisiti di installazione. Per gli ambienti più impegnativi, le configurazioni opzionali includono acciaio zincato a caldo, componenti in acciaio inossidabile, telai rinforzati e gruppi di cuscinetti per alte temperature. I clienti possono fornire disegni del trasportatore o parametri operativi e il nostro team di ingegneri può consigliare una configurazione adatta del rullo tenditore.

Fornitura e supporto tecnico a lungo termine

Con strutture di produzione e collaudo dedicate, YUFENG supporta sia ordini di sostituzione regolari che progetti di sistemi di trasporto su larga scala. Forniamo disegni tecnici, conferma delle specifiche, disposizione dei campioni e coordinamento della produzione prima della spedizione, seguiti da guida all'installazione e alla manutenzione remota quando necessario.

Questa struttura di servizi aiuta gli appaltatori di trasportatori, gli integratori di sistemi e i team di approvvigionamento industriale a semplificare l'approvvigionamento e a mantenere specifiche coerenti su più linee di trasporto.

Domande frequenti

Q1: Qual è la differenza principale tra un rullo tenditore e un tenditore con ritorno diretto?

A1:Un tenditore di ritorno dritto fornisce un supporto passivo piatto, mentre un tenditore di ritorno a V utilizza rulli inclinati per creare una superficie di scorrimento guidata per il nastro di ritorno. Questa configurazione aiuta a mantenere il posizionamento del nastro e a ridurre l'usura unilaterale dei bordi, rendendolo più adatto ai sistemi di trasporto in cui lo spostamento del nastro è un problema ricorrente.

Q2: Il rullo tenditore di ritorno a V può essere personalizzato per diversi sistemi di trasporto?

A2:SÌ. YUFENG può personalizzare il diametro del rullo, la lunghezza effettiva, la larghezza dell'assemblaggio, l'angolo a V, lo spessore del telaio e il materiale in base al design del trasportatore. Per applicazioni impegnative sono disponibili anche configurazioni speciali come componenti in acciaio inossidabile, telai rinforzati e gruppi di cuscinetti per alte temperature.

Q3: Quale manutenzione è richiesta per i rulli tenditori?

A3:La manutenzione ordinaria prevede principalmente il controllo della rotazione dei rulli, delle condizioni del telaio e delle saldature, dell'integrità della superficie zincata e dell'allineamento del trasportatore. Mantenere il nastro adeguatamente teso e il telaio del trasportatore correttamente allineato aiuta inoltre a prevenire un eccessivo carico laterale e a prolungare la durata di servizio del tenditore.

Q4: Quali informazioni devono essere fornite quando si richiede un preventivo?

A4:Gli acquirenti devono fornire la larghezza del nastro trasportatore, il diametro del rullo, la velocità del nastro, il materiale trasportato, l'ambiente operativo e l'angolo V richiesto, se disponibile. Possono essere forniti anche disegni del trasportatore o dimensioni del tenditore esistente in modo che YUFENG possa consigliare la configurazione appropriata e preparare un preventivo di fabbrica.

Q5: YUFENG può fornire campioni prima della produzione in serie?

A5:SÌ. È possibile organizzare ordini di campioni per la verifica delle specifiche e i test di installazione prima della produzione in grandi volumi. YUFENG può anche fornire disegni tecnici e parametri del prodotto per aiutare i clienti a confermare la compatibilità con il loro sistema di trasporto esistente.

Contatta YUFENG

Se avete bisogno di un rullo tenditore con ritorno a V per un sistema di trasporto con frequenti spostamenti del nastro, usura irregolare dei bordi o condizioni operative impegnative sul lato di ritorno, contattate YUFENG per le specifiche del prodotto, i disegni personalizzati, il supporto dei campioni e i prezzi diretti in fabbrica.
