Nastro trasportatore con tasselli e pareti laterali a prezzo di fabbrica per una gestione efficiente dei materiali sfusi
YUFENG Nastro trasportatore con tacchetti e pareti laterali, noto anche come nastro trasportatore a pareti laterali ondulate o nastro trasportatore ad angolo ripido, è progettato per il trasporto di materiali sfusi laddove i nastri piatti convenzionali non possono fornire un'altezza di sollevamento sufficiente o impedire il rollio del materiale. Il nastro è costituito da un nastro di base, pareti laterali ondulate e tasselli trasversali, integrati mediante vulcanizzazione a caldo.
YUFENG fornisce strutture rinforzate con tessuto EP e cavi d'acciaio per diverse distanze di trasporto, pesi dei materiali e layout di installazione. I design disponibili supportano il trasporto orizzontale, inclinato e verticale, rendendoli adatti per applicazioni di movimentazione di materiali minerari, di cemento, aggregati, cereali, prodotti chimici e altri materiali sfusi.
Classificazione della cintura laterale in tessuto EP e cordone di acciaio
Nastro trasportatore per pareti laterali in tessuto EP
La carcassa in tessuto EP offre buona flessibilità, basso allungamento e prestazioni di trazione stabili. È adatto per sistemi di trasporto di carico medio con distanze di trasporto relativamente brevi o moderate, inclusi cementifici, impianti di lavorazione del grano e linee di produzione di aggregati.
Nastro trasportatore per pareti laterali in corda d'acciaio
La carcassa in cord di acciaio fornisce una maggiore resistenza alla trazione e un allungamento permanente inferiore rispetto alle strutture in tessuto. È progettato per applicazioni pesanti che richiedono una maggiore distanza di trasporto, altezza di sollevamento e capacità di materiale, in particolare nei sistemi minerari e di movimentazione di materiali sfusi su larga scala.
| Tipo di cintura | Caratteristica fondamentale | Condizioni di lavoro applicabili |
|---|---|---|
| Cintura laterale in tessuto EP | Flessibile, basso allungamento, economico | Trasporti a medio-breve distanza e con carichi medi |
| Cintura laterale in corda d'acciaio | Elevata resistenza alla trazione, allungamento estremamente basso | Trasporti a lunga distanza e per carichi pesanti |
La carcassa appropriata deve essere selezionata in base all'altezza di sollevamento, alla lunghezza del nastro, alla densità del materiale, alla capacità oraria e all'angolo massimo di trasporto.

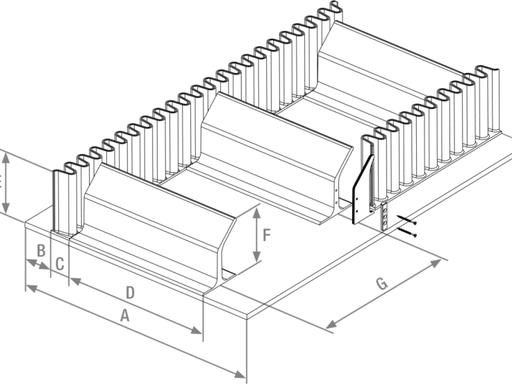

Altezza della parete laterale, tipo di tacchetta e opzioni di dimensione

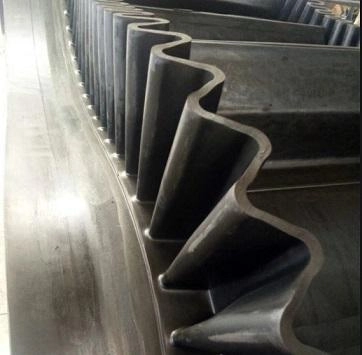

Altezza della parete laterale
YUFENG fornisce pareti laterali ondulate con altezze dada 40 mm a 500 mm, consentendo di abbinare la struttura del nastro a diversi volumi di materiale e capacità di trasporto.

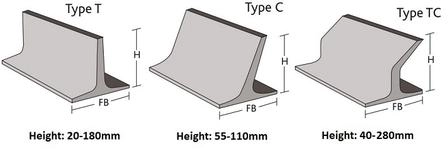

Configurazione della tacchetta
Sono disponibili configurazioni di tacchette T, C e TC. L'altezza della tacchetta può essere personalizzata dada 20 mm a 460 mm, con spaziatura adeguata alle caratteristiche del materiale e all'angolo di trasporto.
Larghezza del nastro e qualità della carcassa
Le larghezze disponibili del nastro trasportatore a facchini e con pareti laterali variano dada 300 mm a 2000 mm, con carcasse in tessuto EP100–EP1000 e carcasse in cordone d'acciaio ST630–ST2000 disponibili per diversi requisiti di carico.
Tipi di nastri trasportatori funzionali per pareti laterali
Cintura laterale resistente all'usura generale
La mescola di gomma standard resistente all'usura è adatta per materiali sfusi convenzionali come sabbia, aggregati, carbone e materie prime di cemento. L'intervallo di temperatura operativa normale è di circaDa -20°C a +60°C.
Cintura laterale antistatica ignifuga
Questa struttura combina proprietà ignifughe e conduttive per ambienti di trasporto sotterraneo in cui il fuoco e l'elettricità statica rappresentano i principali problemi di sicurezza. I modelli applicabili possono essere prodotti secondoMT/T668requisiti.
Cintura laterale resistente alle alte temperature
La gomma resistente al calore a base EPDM viene utilizzata per il trasporto di materiali caldi come clinker di cemento e scorie metallurgiche. Formulazioni adatte possono supportare temperature del materiale fino a circa180°C, a seconda delle effettive condizioni operative.
Cintura laterale resistente all'olio
La gomma di copertura a base NBR fornisce resistenza agli oli minerali, ai lubrificanti e ad alcuni mezzi chimici, riducendo il rigonfiamento e le fessurazioni della gomma in ambienti di lavoro contaminati da olio.
Cintura laterale resistente alle basse temperature
Una mescola di gomma flessibile a freddo mantiene la flessibilità nelle applicazioni a bassa temperatura e può essere configurata per ambienti di trasporto esterni fino a circa-40°C, a seconda della specifica formulazione.
Cintura laterale per uso alimentare
Le applicazioni a contatto con gli alimenti possono utilizzare materiali idonei, non tossici e facili da pulire per apparecchiature di trasporto di cereali, frutta, verdura e lavorazione alimentare. Il materiale esatto e la certificazione devono essere selezionati in base al mercato di destinazione e ai requisiti applicativi.

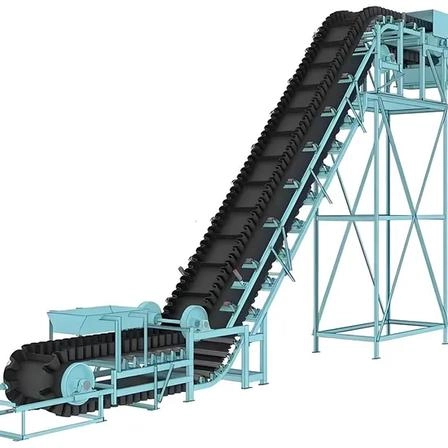

Personalizzazione strutturale e funzionale
Selezione della carcassa base
YUFENG offre nastri di base rinforzati con tessuto in poliestere EP o cavi di acciaio zincato in base ai requisiti di carico di trasporto, distanza e sollevamento.
Personalizzazione dell'altezza della parete laterale
Le altezze disponibili delle pareti laterali includono40, 60, 80, 100, 200, 300, 400 e 500 mm, con altre dimensioni disponibili a seconda delle esigenze di progetto.
Tipo e spaziatura delle tacchette
Le squadrette T, C e TC possono essere selezionate in base alle dimensioni del materiale, all'angolo di trasporto e alla capacità di carico richiesta.
Formulazione funzionale della gomma
Le formulazioni di gomma resistente all'usura, ignifuga, alle alte temperature, resistente all'olio e alle basse temperature possono essere configurate per diversi ambienti operativi.
Struttura di rinforzo
È possibile aggiungere un rinforzo trasversale per migliorare il supporto del nastro di base durante la corsa di ritorno, mentre è possibile configurare un ulteriore rinforzo trasversale in filo di acciaio per il carico di materiale ad alto impatto.
Elaborazione a lunghezza fissa
YUFENG supporta il taglio a lunghezza fissa e dimensioni personalizzate per apparecchiature di trasporto compatte e installazioni specifiche del progetto.
Vulcanizzazione integrata e prestazioni della cinghia
Vulcanizzazione a caldo in un unico pezzo
Le pareti laterali, i tacchetti e la cintura di base sono integrati attraverso la vulcanizzazione ad alta temperatura anziché fare affidamento solo sull'incollaggio adesivo superficiale. Ciò aiuta a mantenere l'integrità strutturale durante le ripetute operazioni di flessione e puleggia.

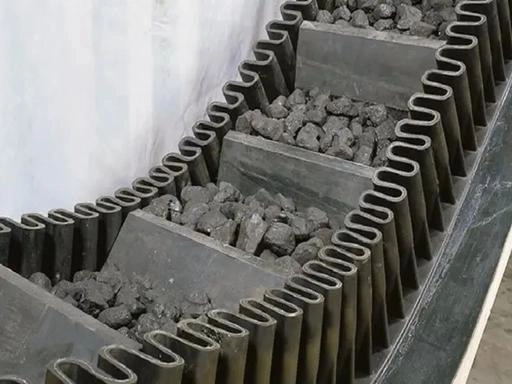

Trasporto verticale e ad angolo ripido
Le pareti laterali ondulate contengono materiale lateralmente mentre i tasselli forniscono supporto trasversale. A seconda della configurazione del sistema e delle caratteristiche del materiale, il nastro può essere utilizzato per applicazioni di trasporto ad angoli ripidi e verticali.
Rollback del materiale ridotto
La combinazione di pareti laterali e tacchetti forma singole tasche di materiale, contribuendo a ridurre lo scivolamento e la fuoriuscita del materiale su sezioni di trasporto ripide.
Layout flessibile del trasportatore
I sistemi di trasporto con pareti laterali possono essere configurati per layout da orizzontale a inclinato, di tipo Z e di tipo S, riducendo potenzialmente la necessità di punti di trasferimento intermedi.
Selezione della carcassa per carichi diversi
Le strutture EP sono generalmente adatte per applicazioni a carico medio, mentre le strutture con cavi in acciaio forniscono una maggiore resistenza alla trazione per sistemi di trasporto più lunghi e per carichi pesanti.

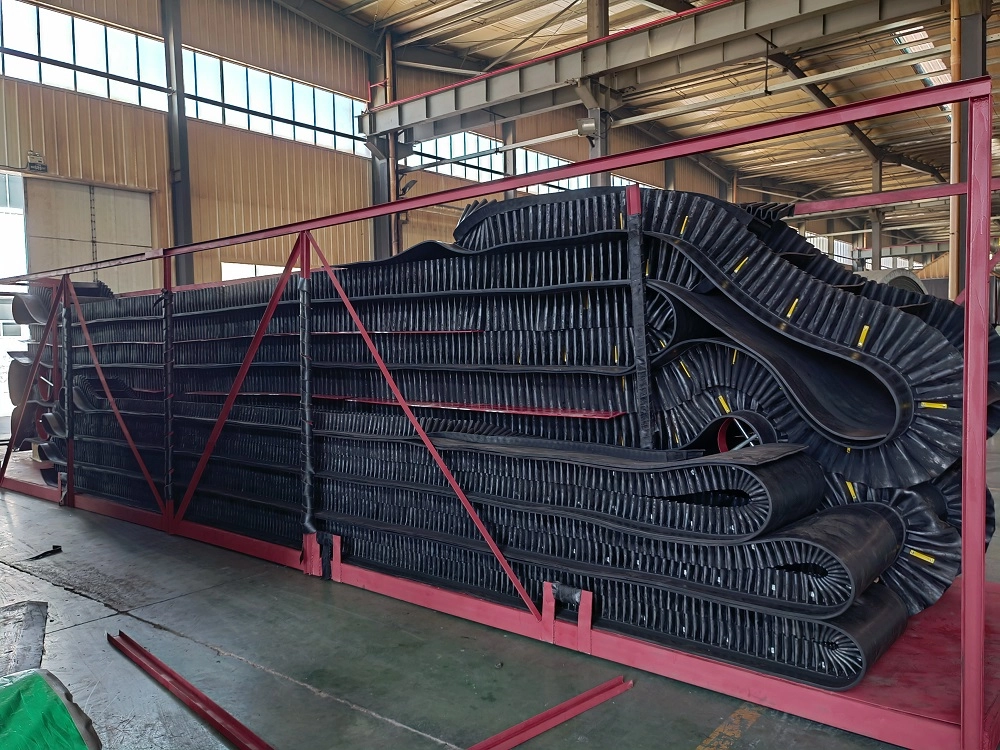

Materie prime e controllo della produzione
Carcassa base
Il tessuto EP ad alta tenacità e il cavo in acciaio zincato ad alta resistenza sono selezionati in base al grado di trazione richiesto.
Fianchi e gomma per tacchetti
Mescole di gomma flessibili con buona resistenza alla fatica da flessione vengono utilizzate per pareti laterali e tacchetti per resistere ai movimenti ripetuti attorno alle pulegge.
Copertura e gomma di incollaggio
La gomma naturale vergine o la gomma sintetica funzionale come NBR ed EPDM possono essere selezionate in base ai requisiti di usura, olio e temperatura.
Componenti di rinforzo
Il rinforzo rigido trasversale e le strutture in filo di acciaio antistrappo possono essere incorporati in progetti speciali dove è richiesto ulteriore supporto o resistenza agli urti.
Ogni lotto di tessuto, corda d'acciaio e materiali in gomma è soggetto a controlli di trazione, piegatura e adesione prima di entrare in produzione.

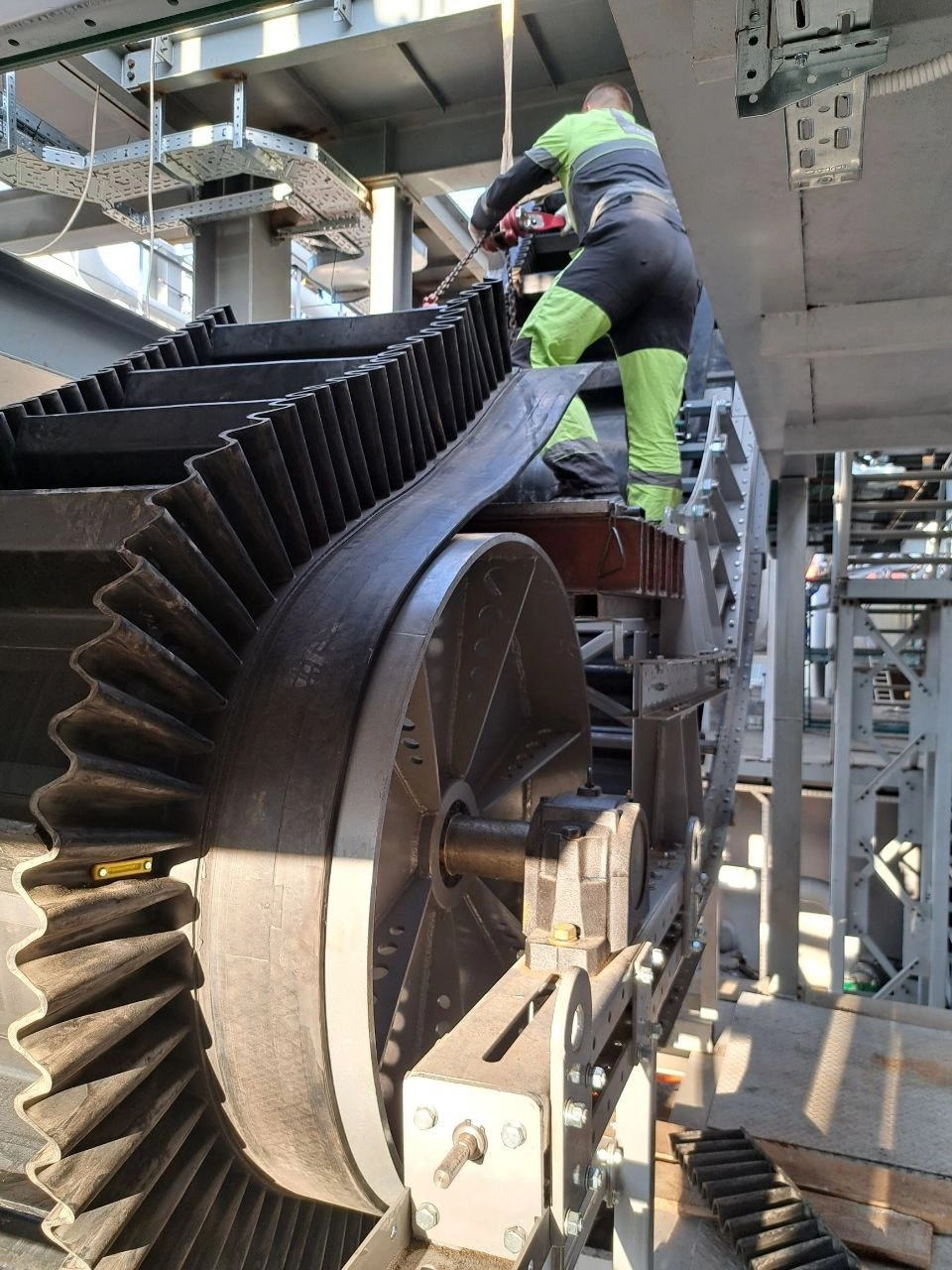

Installazione, giunzione e manutenzione
Giunzione per vulcanizzazione a caldo
Per i collegamenti permanenti, la cinghia di base viene preparata in strati a gradini mentre le posizioni delle pareti laterali e dei tasselli sono accuratamente allineate. La gomma legante corrispondente viene quindi posizionata tra gli strati del nastro prima della vulcanizzazione a temperatura e pressione controllate.
Riparazione dell'incollaggio a freddo
La riparazione con adesivo a freddo può essere utilizzata per danni superficiali localizzati o manutenzione di emergenza. Non è consigliato come giunto portante principale per operazioni pesanti a lungo termine.
Requisiti di disposizione del trasportatore
È necessario utilizzare tenditori di ritorno specifici per le pareti laterali per sostenere il nastro durante la corsa di ritorno. I tenditori ad impatto in PU devono essere installati vicino ai punti di carico dove i materiali di grandi dimensioni possono creare un impatto concentrato.
Allineamento della cinghia
I tenditori autoallineanti possono essere installati a intervalli appropriati su lunghe linee di trasporto per ridurre la deviazione del nastro e mantenere un funzionamento stabile.
Componenti del trasportatore corrispondenti
Serie di nastri trasportatori
YUFENG Il nastro trasportatore con listelli e pareti laterali può fornire nastri trasportatori in tessuto, nastri trasportatori con cavi in acciaio, nastri trasportatori con motivi, nastri trasportatori con parte superiore ruvida e nastri trasportatori per tubi per diverse esigenze di trasporto.
Serie di rulli trasportatori
I componenti corrispondenti includono rulli di conca, rulli di ritorno, rulli di impatto, rulli autoallineanti e gruppi di rulli trasportatori a parete laterale dedicati.
Accessori in gomma
Per la manutenzione del sistema di trasporto sono disponibili fogli in gomma resistenti all'usura, battiscopa del trasportatore, adesivi per riparazioni e kit di pezze di vulcanizzazione.
Prodotti per tubazioni in HDPE
Il tubo dell'acqua in HDPE e il tubo per draga in HDPE possono essere forniti per applicazioni ausiliarie di trasporto di acqua e liquami in progetti minerari.
Servizio di supporto personalizzato
Le dimensioni dei rulli, l'altezza delle pareti laterali, la configurazione dei tacchetti, la larghezza del nastro e la formulazione della gomma possono essere regolate in base ai disegni tecnici e alle condizioni operative.
Standard e documentazione di qualità
Standard di produzione
I nastri trasportatori a parete laterale YUFENG sono prodotti con riferimento aISO 14890, DIN 22102 e GB/T 7984requisiti. Possono seguire strutture di base in cordicella d'acciaioDIN 22131, mentre i modelli ignifughi sotterranei applicabili possono essere prodotti secondoMT/T668.
Certificazioni e Rapporti di Qualità
La documentazione disponibile può includereCertificazione di gestione della qualità ISO 9001, documentazione CE, rapporti di prova SGS, documentazione sulla sicurezza delle miniere di carbone e rapporti di prova di fatica a flessione in fabbrica, a seconda della configurazione del prodotto e del mercato di destinazione.
Indicatori chiave di prestazione
| Articolo di prestazione | Requisito standard | Norma di prova |
|---|---|---|
| Allungamento alla rottura della carcassa EP | ≥300% | ISO 6259 |
| Resistenza alla pelatura dell'interstrato | ≥12N/mm | ISO2411 |
| Allungamento permanente sotto carico nominale | ≤2,5% | DIN 22102 |
| Perdita dovuta all'abrasione della gomma della copertura | ≤0,8 cm³/1,61 km | ISO 4649 |
| Forza di adesione della radice della parete laterale | Nessuna separazione dopo 10.000 cicli di piegatura | Prova di flessione in fabbrica |

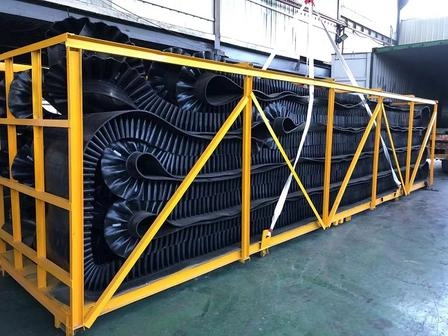

Imballaggio e stoccaggio
Nastri di larghezza media e piccola
I nastri di larghezza compresa tra circa 300 e 1.000 mm possono essere fissati con supporti dedicati con telaio metallico per proteggere le pareti laterali ondulate durante il trasporto.
Cinghie in cavo d'acciaio di grande larghezza
I nastri pesanti con pareti laterali di larghezza compresa tra circa 1.200 e 2.000 mm possono essere fissati con reggette in acciaio rinforzato e pallet di legno per la spedizione in container.
Tagliare le sezioni della cinghia
Le sezioni corte personalizzate sono protette separatamente con schiuma o altri materiali ammortizzanti per ridurre la collisione tra tacchette e pareti laterali durante il trasporto.
Requisiti di archiviazione
Conservare le cinghie orizzontalmente in un magazzino asciutto ed evitare l'esposizione prolungata alla luce solare diretta, solventi chimici e altre condizioni che potrebbero accelerare l'invecchiamento della gomma.
Come richiedere un preventivo per un nastro trasportatore a parete laterale
- Carcassa base: EP o corda d'acciaio
- Larghezza della cinghia
- Altezza del fianco
- Tipo e altezza della tacchetta
- Angolo di trasporto massimo
- Tipo di materiale e dimensione del pezzo
- Temperatura del materiale e mezzo di lavoro
- Distanza di trasporto e altezza di sollevamento
- Quantità richiesta
- Porto di destinazione
Gli ingegneri tecnici YUFENG possono utilizzare questi parametri per determinare il grado di carcassa, la configurazione dei fianchi e la struttura dei tasselli appropriati per il sistema di trasporto.
