Produttore professionale di rulli tenditori di addestramento e allineamento per sistemi di tracciamento di nastri trasportatori
YUFENG Rullo tenditore di addestramento e allineamento, noto anche come tenditore di centraggio ad autoapprendimento, rullo autoallineante a frizione o tenditore di tracciamento del nastro, è progettato per aiutare a correggere la deviazione laterale del nastro durante il funzionamento del trasportatore. Viene installato principalmente su trasportatori a nastro a lunga distanza dove il tracciamento continuo del nastro è importante per ridurre la fuoriuscita di materiale, l'usura dei bordi e il movimento instabile del nastro.
Il gruppo rulli è normalmente costituito da un rullo portante principale, rulli di guida verticali e un telaio di supporto oscillante. Quando il nastro trasportatore si allontana dalla linea centrale prevista, il rullo di guida riceve una forza laterale e fa oscillare il telaio di supporto, generando una forza correttiva che guida il nastro indietro verso la posizione di funzionamento progettata.
YUFENG fornisce tenditori per addestramento all'attrito, rulli per addestramento conici, rulli per allineamento di ritorno di tipo V, configurazioni zincate, versioni in HDPE e speciali costruzioni di rulli di guida per sistemi di trasporto minerario, cementizio, portuale, chimico e di altri materiali sfusi.
Tipi di tenditori di formazione e allineamento
Allenamento sull'attrito Tenditore di allineamento
Il tenditore di allineamento con addestramento all'attrito utilizza un telaio oscillante con rulli di guida laterali per rispondere al movimento laterale del nastro. Viene utilizzato principalmente nella sezione di trasporto superiore dei trasportatori a lunga distanza e per carichi pesanti dove è necessario controllare frequenti deviazioni del nastro.

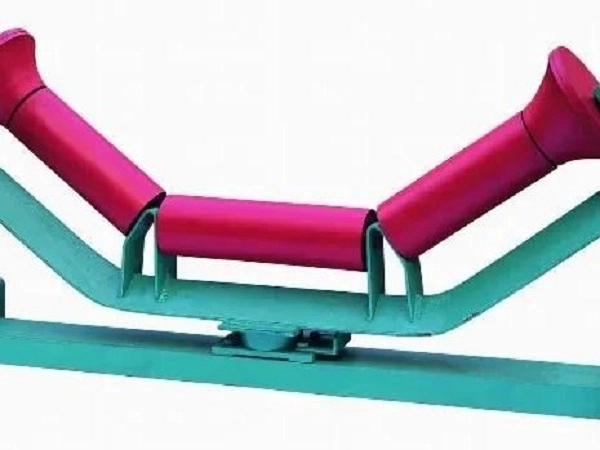

Tenditore di allineamento per allenamento conico
Il rullo conico sfrutta le differenze nella velocità superficiale del rullo causate dalla sua geometria conica per fornire un effetto di centraggio passivo. È adatto per sistemi di trasporto con carichi relativamente leggeri, comprese attrezzature per il trasporto di cereali, imballaggi e logistica.
Tenditore di allineamento del ritorno di tipo V
Il tenditore di allineamento del ritorno di tipo V utilizza due rulli disposti in una configurazione a V per limitare il movimento laterale del nastro di ritorno vuoto. La sua struttura relativamente semplice lo rende adatto alla sezione inferiore di ritorno dei sistemi di trasporto convenzionali.
| Tipo di rullo | Caratteristica fondamentale | Condizioni di lavoro applicabili |
|---|---|---|
| Allenamento sull'attrito Tenditore di allineamento | Correzione del telaio oscillante con risposta laterale sensibile | Sezione di trasporto superiore e trasporto per carichi pesanti a lunga distanza |
| Tenditore di allineamento per allenamento conico | Centraggio passivo tramite differenza di velocità dei rulli conici | Cereali leggere, logistica e trasporti in generale |
| Tenditore di allineamento del ritorno di tipo V | La struttura a V limita il movimento del nastro di ritorno | Sezione inferiore di ritorno e trasporto del materiale secco |

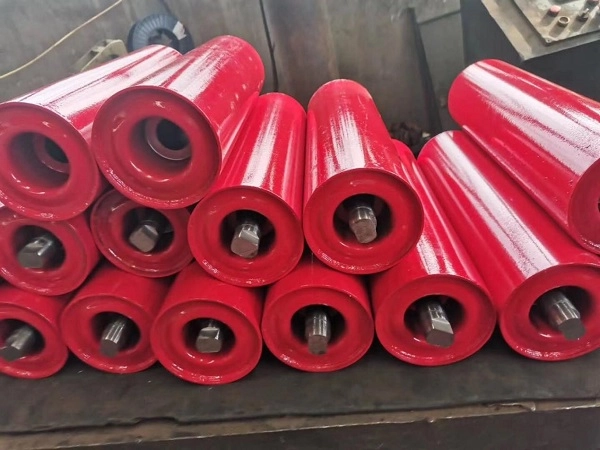

Principio di tracciamento automatico del nastro
Rilevamento deviazione cinghia
Quando il nastro trasportatore si sposta lateralmente dalla sua normale posizione di funzionamento, il bordo del nastro entra in contatto con il rullo di guida verticale. Il rullo guida trasferisce la forza laterale al telaio portante.
Movimento del telaio oscillante
La forza di guida fa sì che l'intero gruppo tenditore di allineamento ruoti attorno alla sua struttura di supporto. L'angolo di oscillazione è determinato dalla deviazione della cinghia e dal design del meccanismo di allineamento.
Generazione della forza correttiva
Una volta che il telaio del rullo cambia orientamento rispetto al nastro, viene generata una forza di guida inversa per aiutare a spostare il nastro verso la linea centrale del trasportatore.
Ritorno della cinghia al centro
Quando il nastro ritorna verso la sua posizione normale, la forza laterale che agisce sul rullo di guida diminuisce e il gruppo di allineamento ritorna verso la sua posizione normale, consentendo una correzione continua della tracciatura durante il funzionamento.
Configurazioni di formazione e allineamento della tenditrice

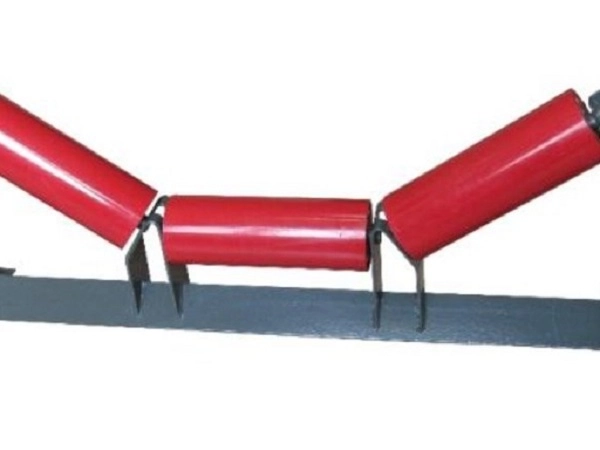

Tenditore per addestramento ad attrito con canale a tre rulli
Il corpo conca a tre rulli combinato con rulli di guida verticali bilaterali viene utilizzato per le sezioni portanti superiori. Può essere installato a intervalli adeguati su linee di trasporto di materiali pesanti a lunga distanza per contribuire a controllare la deviazione del nastro.
Rullo tenditore conico per allenamento
La configurazione a rulli conici fornisce un centraggio passivo del nastro attraverso le differenze di velocità periferica. È adatto per applicazioni con carichi leggeri in cui sono richiesti un rumore di funzionamento inferiore e una semplice assistenza nel tracciamento.
Tenditore di addestramento al ritorno di tipo V
La struttura a V sostiene il nastro di ritorno vuoto limitando il movimento laterale. Può essere utilizzato come parte del sistema di tracciamento del nastro sul lato di ritorno su trasportatori lunghi.
Tenditore per allenamento zincato a caldo
Il rullo e la staffa di supporto ricevono un trattamento zincato a caldo per migliorare la resistenza alla corrosione in ambienti di trasporto esterni come cortili per il bestiame all'aperto, porti e aree industriali umide.
Tenditore per addestramento con guscio in HDPE
Il rullo principale utilizza un guscio in HDPE mentre i componenti della guida sono selezionati in base all'applicazione. Questa costruzione evita la corrosione convenzionale del guscio in acciaio e può essere utilizzata in impianti chimici, aree costiere e ambienti con nebbia salina.
Tenditore di addestramento antistatico ignifugo
I materiali dei rulli guida conduttivi e ignifughi possono essere configurati per i sistemi di trasporto sotterranei delle miniere di carbone applicabili in cui i componenti di tracciamento del nastro devono soddisfare ulteriori requisiti di sicurezza.
Specifiche tecniche
| Articolo | Specifica |
|---|---|
| Diametro rullo standard | 76 / 89 / 108 / 114 / 133 / 168 / 194 / 219mm |
| Larghezza della cintura abbinata | 500–2400 millimetri |
| Tipi di allineamento | Frizione/Ritorno conico/tipo V |
| Angolo di oscillazione | 15°–30° per la configurazione di allenamento con frizione standard |
| Altezza del rullo guida | Personalizzabile |
| Materiale della calotta | Acciaio al carbonio Q235/HDPE/acciaio inossidabile 304 |
| Cuscinetto | Autorizzazione nazionale di alta precisione / SKF / FAG C3 |
| Protezione sigillante | Doppia/Tripla tenuta a labirinto composito |
| Trattamento superficiale | Spruzzatura elettrostatica / Zincatura a caldo / Rivestimento in PU |
| Applicazione | Trasporto minerario/cementizio/porto/chimico/materiale sfuso |
Opzioni di personalizzazione
Guscio del rullo principale
YUFENG è in grado di fornire gusci dei rulli principali in acciaio al carbonio Q235, HDPE e acciaio inossidabile 304 in base ai requisiti di carico, corrosione e ambientali.
Trattamento superficiale
Sono disponibili opzioni di spruzzatura elettrostatica, zincatura a caldo e rivestimento in PU in base alla protezione dalla corrosione, alla resistenza all'usura e all'ambiente operativo richiesti.
Meccanismo di oscillazione
Il meccanismo di supporto può essere configurato come struttura oscillante ad attrito, struttura di centraggio passivo conico o struttura di allineamento del ritorno di tipo V in base alla posizione del nastro e ai requisiti di tracciamento.
Sistema di tenuta
È possibile selezionare strutture di tenuta a labirinto in nylon composito doppie o triple con guarnizioni di contatto in gomma per ridurre la penetrazione di polvere e acqua nella cavità del cuscinetto.
Configurazione dei cuscinetti
I cuscinetti ad alta precisione nazionali o i cuscinetti con gioco SKF/FAG C3 importati possono essere specificati in base alle condizioni operative del trasportatore e alle esigenze del cliente.
Materiali speciali per rulli guida
I materiali dei rulli guida a bassa temperatura, ignifughi e antistatici possono essere configurati per applicazioni specializzate in miniere e regioni fredde.
Materie prime e costruzione dei rulli
Guscio del rullo principale
I rulli in acciaio standard utilizzano tubi in acciaio ERW ad alta frequenza Q235, mentre le configurazioni in HDPE utilizzano materiale HDPE vergine. Le dimensioni del mantello e lo spessore delle pareti possono essere adattati al carico del trasportatore richiesto.
Albero a rulli
Per l'albero nelle configurazioni standard viene utilizzato acciaio tondo pieno trafilato a freddo 45#, che fornisce resistenza alla flessione sotto carichi radiali e oscillanti.
Strato esterno del rullo guida
I rulli della guida laterale possono utilizzare gomma naturale resistente all'usura o materiale poliuretanico per ridurre il contatto diretto e duro con il bordo del nastro trasportatore durante la correzione dell'allineamento.
Staffa oscillante
Il telaio girevole può essere realizzato in lamiera d'acciaio spessa Q235 utilizzando processi integrati di stampaggio e saldatura per fornire il supporto strutturale necessario per movimenti oscillatori ripetuti.
Componenti di tenuta
Per proteggere l'area del cuscinetto da polvere e umidità vengono utilizzati anelli a labirinto in nylon ad alta tenacità e anelli di tenuta in gomma nitrilica resistenti agli agenti atmosferici.
Ispezione delle materie prime
Tubi, alberi e cuscinetti in acciaio vengono campionati per la resistenza alla rotazione applicabile, l'accuratezza dimensionale e le proprietà legate alla fatica prima di entrare nel processo di assemblaggio. I materiali non qualificati vengono rifiutati.
Indicatori di prestazione
| Articolo di prestazione | Requisito standard | Norma di prova |
|---|---|---|
| Coefficiente di resistenza alla rotazione | ≤0,008 | ISO15365 |
| Grado di protezione da polvere e acqua | IP65 | Norma di prova IP |
| Durata utile nominale dell'oscillazione | ≥30.000 ore di lavoro | Test di fatica dell'oscillazione in fabbrica |
| Concentricità del guscio del rullo | ≤0,5 mm | Prova del comparatore |
| Perdita per abrasione della gomma del rullo guida | ≤1,0 cm³/1,61 km | ISO 4649 |
| Angolo di oscillazione libero del telaio oscillante | 15°–30° | Test dedicato in fabbrica |
Le effettive prestazioni di tracciamento dipendono dalla larghezza del nastro, dalla tensione del nastro, dall'allineamento del trasportatore, dalla configurazione dei rulli, dal carico del materiale, dalla posizione di installazione e dalle condizioni operative.
Applicazioni per condizione del trasportatore

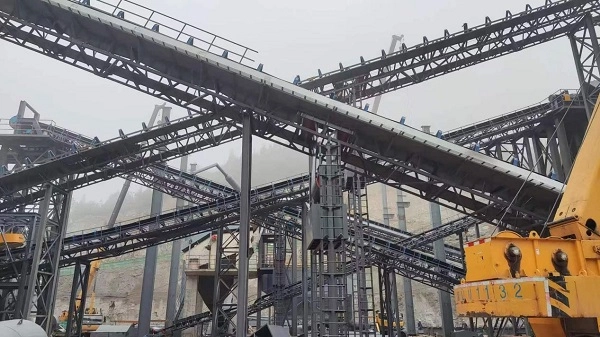

Trasporto di materiali pesanti a lunga distanza
I tenditori di allineamento con addestramento all'attrito sono adatti per trasportatori a lunga distanza che trasportano minerali, carbone, materie prime di cemento e altri materiali sfusi pesanti in cui è necessario mantenere il tracciamento del nastro durante il funzionamento continuo.
Trasporto di materiali con carichi leggeri
I tenditori conici possono essere utilizzati per il trasporto di cereali, prodotti da imballaggio e aggregati leggeri dove il carico del nastro richiesto e la forza di tracciamento sono relativamente moderati.
Allineamento della cinghia di ritorno
Sulla sezione di ritorno vuota inferiore vengono utilizzati tenditori di allineamento del ritorno di tipo V per contribuire a limitare il movimento laterale del nastro senza aggiungere complesse strutture di correzione meccanica.
Trasporto all'aperto
Le configurazioni zincate possono essere selezionate per recinti per il bestiame all'aperto, porti e ambienti esterni umidi dove l'umidità atmosferica può accelerare la corrosione.
Ambienti corrosivi
Le configurazioni del guscio in HDPE possono essere prese in considerazione per ambienti costieri, chimici e con nebbia salina dove la riduzione della corrosione dei metalli è una parte importante della selezione dei componenti del trasportatore.
Estrazione sotterranea
Le configurazioni applicabili dei rulli guida ignifughi e antistatici possono essere utilizzate con i sistemi di trasporto sotterranei di una miniera di carbone soggetti ai relativi requisiti di sicurezza.
Installazione e sostituzione
Nuovo gruppo telaio del trasportatore
La staffa del tenditore di allineamento per l'addestramento deve essere fissata al telaio del trasportatore in base alla spaziatura di installazione progettata. L'altezza del rullo di guida deve quindi essere regolata in modo che la distanza tra il rullo di guida e il bordo del nastro sia di circa 5–10 mm, mentre il telaio completo deve rimanere in grado di oscillare liberamente.
Regolazione del meccanismo di oscillazione
Dopo l'installazione, i bulloni di fissaggio della staffa devono essere serrati saldamente senza limitare il movimento di oscillazione progettato. Il nastro deve essere utilizzato in condizioni controllate per verificare le prestazioni di tracciamento e consentire la regolazione finale della posizione della staffa, se necessario.
Sostituzione del rullo usurato
Il trasportatore deve essere arrestato e isolato dalla fonte di alimentazione prima della manutenzione. Il gruppo di allineamento completo può essere rimosso dopo aver allentato i dispositivi di fissaggio della staffa, mentre il rullo principale o il rullo di guida danneggiati possono essere sostituiti separatamente quando la struttura lo consente.
Disposizione a lunga distanza
Per le linee di trasporto a lunga distanza superiori a circa 500 m è possibile organizzare gruppi di rulli di allineamento addestrativi a intervalli adeguati. La spaziatura effettiva deve essere determinata in base all'allineamento del trasportatore, al comportamento del nastro e alle condizioni operative.
Prodotti per sistemi di trasporto abbinati
Serie di nastri trasportatori
YUFENG può fornire nastri trasportatori in tessuto, nastri trasportatori con cavi in acciaio, nastri trasportatori per pareti laterali, nastri trasportatori per tubi, nastri trasportatori con motivi e nastri trasportatori con parte superiore ruvida per diverse configurazioni di trasportatori.
Serie di rulli trasportatori
I prodotti di supporto includono tenditori di trasporto, rulli tenditori a impatto, rulli tenditori di ritorno, gruppi di rulli autoallineanti e relative staffe e supporti di supporto.
Accessori in gomma
Sono disponibili fogli di gomma resistenti all'usura, battiscopa del trasportatore, adesivi per la riparazione della vulcanizzazione e kit di toppe per l'installazione, la manutenzione e la riparazione sul campo del trasportatore.
Serie di tubazioni in HDPE
Il tubo dell'acqua in HDPE e il tubo per draga in HDPE possono essere forniti per applicazioni ausiliarie di trasporto di acqua e liquami in progetti minerari e industriali.
Elaborazione personalizzata
YUFENG può regolare il diametro del rullo, l'altezza del rullo guida, l'angolo di oscillazione, le dimensioni dell'albero e la struttura di tenuta in base ai disegni esecutivi del cliente e ai requisiti del trasportatore.
Standard e documentazione di qualità
Standard di trasporto
I rulli tenditori di addestramento e allineamento YUFENG sono prodotti in riferimento ai requisiti CEMA, GB/T10595 e ISO15365 per le apparecchiature di trasporto e le prestazioni dei rulli.
Requisiti di sicurezza
Le configurazioni destinate all'estrazione sotterranea possono essere prodotte secondo i requisiti di sicurezza applicabili delle miniere di carbone. La certificazione applicabile dipende dalla configurazione del prodotto finale e dall'uso previsto.
Documentazione di qualità
La documentazione disponibile può includere la certificazione di gestione della qualità ISO9001, la documentazione di esportazione CE, i rapporti di ispezione delle materie prime SGS, la documentazione dei test di sicurezza nelle miniere di carbone e i rapporti dei test di fatica oscillante e di durata di servizio della fabbrica.
Imballaggio e stoccaggio
Gruppi tenditori di allineamento di piccolo diametro
I gruppi tenditori di allineamento da 76, 89 e 108 mm possono essere impacchettati con filo di acciaio, dotati di cappucci protettivi sugli alberi e imballati in solide casse di legno per il trasporto.
Grandi telai tenditori di allineamento pesanti
I gruppi tenditori di allineamento pesanti da 168, 194 e 219 mm possono essere disposti su pallet di legno e protetti con pellicola di plastica per ridurre graffi sulla staffa e danni alla superficie durante la spedizione.
Tenditori di allineamento in HDPE
Le configurazioni in HDPE possono essere separate con schiuma o altri materiali di imbottitura per ridurre la collisione e la deformazione della superficie durante il carico e lo scarico.
Requisiti di archiviazione
I tenditori di allineamento per l'addestramento devono essere immagazzinati orizzontalmente su pallet con un'altezza di impilamento consigliata non superiore a 1,2 m. Lo stoccaggio all'aperto deve utilizzare una copertura impermeabile ed evitare l'esposizione prolungata all'acqua piovana e alla luce solare diretta.
Come selezionare il rullo tenditore di addestramento e allineamento corretto
Posizione del trasportatore
Determinare innanzitutto se è necessario il tenditore di allineamento per la sezione di trasporto superiore o per la sezione di ritorno inferiore. I tenditori per l'addestramento all'attrito vengono generalmente utilizzati per il trasporto delle sezioni, mentre le strutture di tipo V sono comunemente utilizzate per le sezioni di ritorno.
Larghezza del nastro e diametro del rullo
Fornire la larghezza del nastro trasportatore e le dimensioni del telaio esistente per determinare il diametro e la lunghezza del rullo adatti, la configurazione dell'albero e le dimensioni del rullo guida.
Lunghezza e carico del trasportatore
La lunghezza del trasportatore, la tensione del nastro e il carico del materiale influiscono sulla struttura di tracciamento richiesta. I sistemi per carichi pesanti a lunga distanza richiedono generalmente configurazioni di rulli di addestramento più reattivi rispetto ai trasportatori brevi per carichi leggeri.
Ambiente di lavoro
Quando si scelgono strutture in acciaio al carbonio, zincato, HDPE o acciaio inossidabile, è necessario considerare l'umidità, la nebbia salina, l'esposizione chimica, la temperatura e le condizioni esterne.
Caratteristiche di deviazione della cinghia
La frequenza e la gravità della deviazione del nastro devono essere valutate insieme all'allineamento del trasportatore, alle condizioni di carico e alla disposizione esistente dei tenditori prima di selezionare il meccanismo di addestramento appropriato.
Richiedi un preventivo per formazione e allineamento tenditore
Parametri tecnici richiesti
Per un preventivo accurato, fornire la larghezza del nastro trasportatore, il diametro esterno del rullo, il tipo di tenditore di allineamento come attrito, ritorno conico o di tipo V, l'ambiente di lavoro, la quantità totale dell'ordine e la porta di consegna target.
Gli ingegneri tecnici YUFENG possono valutare la configurazione appropriata dei rulli, le dimensioni dei rulli guida, la struttura oscillante, il sistema di cuscinetti e tenuta in base all'applicazione del trasportatore.
Informazioni di contatto globali YUFENG
jayce@yuphengbelt.com
WhatsApp / WeChat / Cellulare
+86 15318787602
Indirizzo della fabbrica
Xiagou Villege, ETDZ, Qingdao, Shandong, Cina
- View as
Rullo tenditore autoallineante
Il rullo tenditore autoallineante è un componente di tracciamento automatico del nastro prodotto esclusivamente da YUFENG, progettato per risolvere il punto critico universale del trasportatore relativo allo spostamento e alla deviazione del nastro nelle linee di trasporto di materiali sfusi pesanti. In qualità di produttore professionale di rulli trasportatori per carichi pesanti, integriamo la struttura del perno di induzione meccanica e la tecnologia di tenuta a labirinto multistadio nel rullo tenditore autoallineante YUFENG, offrendo un centraggio automatico e istantaneo del nastro senza regolare calibrazione manuale. Assemblaggio tenditore completo
Tenditore autoallineante
Mantenendo un accurato tracciamento del nastro nei sistemi di trasporto per carichi pesanti, il tenditore autoallineante YUFENG Troughing corregge automaticamente il movimento laterale del nastro causato da carico irregolare, funzionamento a lunga distanza e deviazione del telaio. La struttura a vasca a 3 rulli con guida girevole mantiene centrati i nastri in tessuto e in corda d'acciaio, riducendo al contempo l'usura dei bordi e la fuoriuscita di materiale. Costruito con cuscinetti sigillati e componenti resistenti alla corrosione, offre prestazioni affidabili in miniere, porti, cemento e altri ambienti industriali difficili.

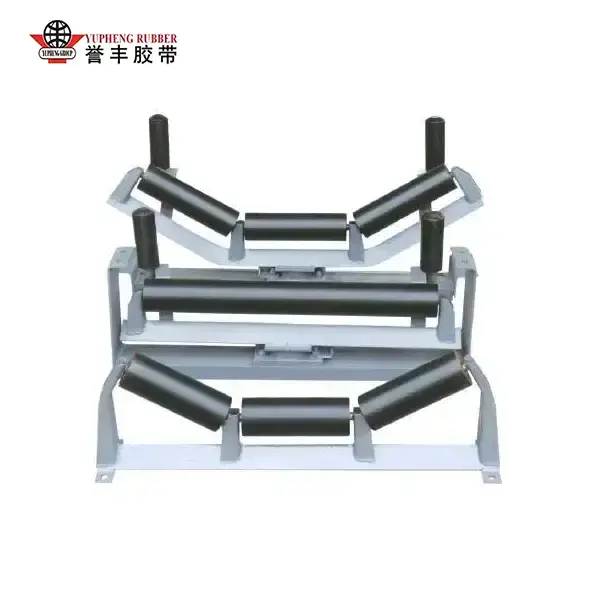

Ritorno tenditore autoallineante
