Produttore leader di telai tenditori per trasportatori per sistemi di movimentazione di materiali sfusi e minerari

Il telaio tenditore del trasportatore è la struttura di supporto utilizzata per installare e posizionare i rulli trasportatori sui sistemi di trasporto a nastro. Collega i tenditori di conca, di ritorno, di impatto e autoallineanti con la struttura del trasportatore, garantendo che i rulli mantengano il corretto allineamento e forniscano un supporto stabile per il nastro da corsa.

Durante l'operazione di trasporto continuo, il telaio tenditore sostiene il peso dei materiali sfusi, la tensione del nastro e le forze di impatto generate nei punti di carico. Un telaio progettato in modo improprio può causare il disallineamento dei rulli, problemi di allineamento del nastro, usura irregolare e tempi di fermo imprevisti. Pertanto, la scelta di una struttura di supporto affidabile è essenziale per migliorare la stabilità del sistema di trasporto.

YUFENG produce serie complete di telai tenditori secondo i requisiti TD75, DT II(A), CEMA e ISO. Utilizzando acciaio Q235/Q355 di alta qualità, processi di saldatura di precisione e trattamento anticorrosione opzionale, i telai YUFENG sono ampiamente applicati nei progetti di movimentazione di materiali minerari, cave, cemento, centrali elettriche, porti e materiali sfusi.

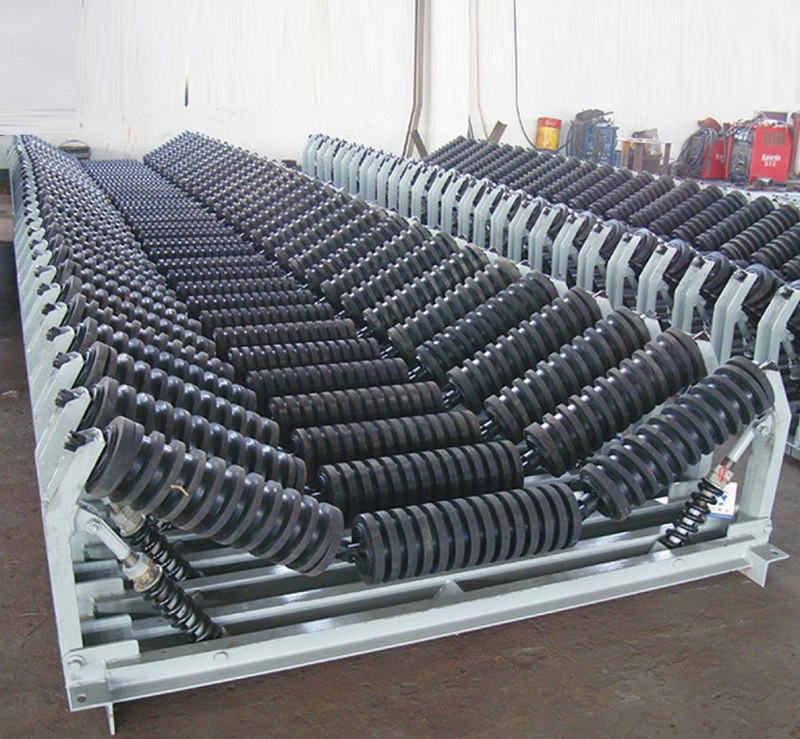

Diversi tipi di telaio per varie sezioni del trasportatore

Diverse sezioni del trasportatore richiedono strutture di supporto diverse. YUFENG fornisce diversi design del telaio in base alla posizione di installazione, alle condizioni di carico e ai requisiti ambientali.

Telaio tenditore

Il telaio di rinvio è installato principalmente sul lato di trasporto dei trasportatori a nastro. La struttura a tre rulli forma una conca che supporta i materiali sfusi e aumenta la capacità di trasporto. Gli angoli di valle standard includono 20°, 30°, 35° e 45°.

Questo tipo è comunemente utilizzato nelle miniere di carbone, negli impianti di aggregati, nei cementifici e nei sistemi di trasporto di materiali sfusi dove è richiesto un supporto continuo del materiale.

Ritorno del telaio tenditore

Il telaio del tenditore di ritorno è installato sul lato di ritorno dei sistemi di trasporto per supportare il nastro vuoto dopo lo scarico del materiale. La sua struttura semplice fornisce una rigidità sufficiente consentendo al tempo stesso una comoda sostituzione del rullo e un'ispezione di routine.

Poiché le sezioni di ritorno trasportano meno carico rispetto alle sezioni di trasporto, vengono generalmente selezionati design leggeri per ridurre il peso complessivo della struttura del trasportatore.

Telaio tenditore autoallineante

Il telaio tenditore autoallineante è progettato per correggere la deviazione del nastro durante il funzionamento. Quando il movimento del nastro si allontana dalla linea centrale, il meccanismo di supporto rotante genera una forza guida per aiutare a ripristinare il normale tracciamento del nastro.

È adatto per trasportatori a lunga distanza, punti di trasferimento e applicazioni in cui può verificarsi frequentemente uno spostamento del nastro.

Telaio tenditore ad impatto

Il telaio del tenditore a impatto adotta una struttura in acciaio rinforzato per le aree esposte a forti impatti materiali. Viene normalmente installato nei punti di alimentazione dove minerali, carbone o aggregati di grandi dimensioni cadono sul nastro trasportatore.

La struttura rinforzata collabora con i rulli d'urto per assorbire gli urti di carico e ridurre i rischi di deformazione in condizioni di carico gravose.

Telaio di tipo H sospeso

Il telaio tenditore sospeso di tipo H utilizza un metodo di installazione sospeso senza richiedere il tradizionale montaggio su fondazione. Il suo design modulare consente una regolazione e un'installazione più semplici in spazi limitati.

Viene comunemente utilizzato nei tunnel minerari sotterranei, nei trasportatori mobili e nei progetti in cui la flessibilità di installazione è importante.

Telaio tenditore zincato

Per ambienti di lavoro esterni o corrosivi, YUFENG fornisce telai tenditori zincati a caldo. La superficie zincata migliora la resistenza alla ruggine e contribuisce a prolungare la durata di servizio nei porti costieri, negli impianti chimici e nei magazzini all'aperto.

Selezione in base alle condizioni di lavoro del trasportatore

La scelta del telaio tenditore del trasportatore corretto dipende da diversi fattori, tra cui la larghezza del nastro, il peso del materiale, il livello di impatto, la lunghezza del trasportatore e l'ambiente di installazione.

Per il trasporto standard di materiale sfuso, i telai tenditori forniscono un supporto di trasporto stabile. Per le applicazioni minerarie pesanti con materiali di grandi dimensioni, si consigliano telai antiurto rinforzati nelle zone di carico per gestire forze di impatto improvvise.

I sistemi di trasporto a lunga distanza richiedono solitamente telai autoallineanti a intervalli adeguati per ridurre la deviazione del nastro. Per ambienti costieri o chimicamente corrosivi, il trattamento galvanizzato aiuta a migliorare la resistenza alla corrosione e a ridurre le esigenze di manutenzione.

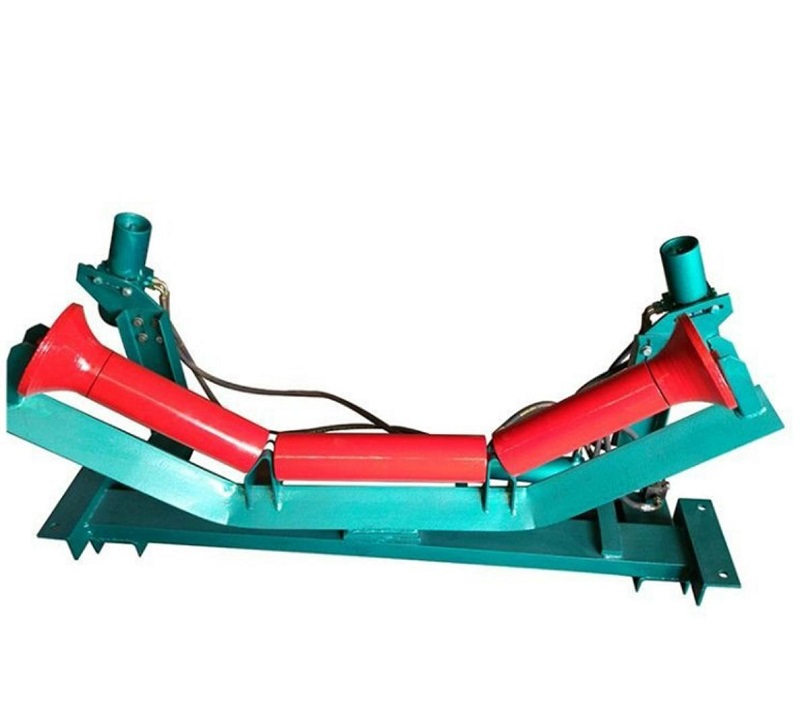

Struttura tecnica e opzioni personalizzate

Il telaio tenditore del trasportatore YUFENG può essere personalizzato in base ai disegni del cliente, alle specifiche del trasportatore e alle condizioni del progetto. Sono disponibili diverse configurazioni strutturali per adattarsi a diversi modelli di trasportatori.

Il materiale del telaio può essere selezionato tra acciaio al carbonio Q235 per applicazioni standard o acciaio ad alta resistenza Q355 per sistemi di trasporto pesanti. I trattamenti superficiali comprendono la verniciatura elettrostatica e la zincatura a caldo secondo i requisiti ambientali.

I clienti possono personalizzare l'angolo di passaggio, le dimensioni di montaggio, l'altezza del telaio, la posizione dei fori e i metodi di installazione. Insieme possono essere forniti anche accessori aggiuntivi come alberi di rinvio, fermagli elastici e bulloni ad alta resistenza.

Vantaggi prestazionali del telaio tenditore YUFENG

Il telaio tenditore del trasportatore YUFENG si concentra sull'affidabilità strutturale, sull'accuratezza dimensionale e sulla stabilità operativa a lungo termine. Ogni telaio è progettato per ridurre i requisiti di manutenzione del trasportatore e supportare il trasporto continuo di materiale in diverse condizioni di lavoro.

Struttura robusta e saldatura affidabile

YUFENG utilizza materiali in acciaio Q235 e Q355 qualificati per produrre telai tenditori. Rispetto ai materiali a parete sottile di bassa qualità, l'acciaio ad alta resistenza offre una migliore resistenza alla deformazione sotto carichi pesanti e condizioni di impatto.

I processi di saldatura professionali garantiscono cordoni di saldatura uniformi e resistenza strutturale stabile. L'ispezione della saldatura viene eseguita prima della consegna per ridurre i rischi causati da saldature incomplete, crepe o deformazioni strutturali.

Posizione di installazione accurata del rullo

La precisione di installazione dei telai tenditori influisce direttamente sul funzionamento del nastro trasportatore. YUFENG controlla le dimensioni di montaggio e le posizioni dei fori secondo le specifiche relative a TD75, DT II(A) e CEMA.

Il posizionamento accurato aiuta i rulli a mantenere il corretto allineamento, riducendo l'usura irregolare dei rulli, la deviazione del nastro e un'ulteriore resistenza operativa.

Protezione superficiale flessibile

Ambienti diversi richiedono metodi di protezione dalla corrosione diversi. I telai standard possono utilizzare un rivestimento spray ad alta adesione, mentre il trattamento zincato a caldo è disponibile per condizioni esterne, costiere e chimicamente corrosive.

Il trattamento superficiale migliora la resistenza alla ruggine e aiuta a mantenere prestazioni stabili durante il funzionamento a lungo termine.

Design di facile manutenzione

La struttura standardizzata dei telai YUFENG consente una comoda installazione e sostituzione dei rulli. Gli operatori possono completare la manutenzione ordinaria senza complicate modifiche alla struttura del trasportatore.

I design modulari come i telai sospesi di tipo H offrono ulteriore flessibilità per applicazioni sotterranee e in spazi limitati.

Componenti del sistema di trasporto compatibili

Il telaio tenditore del trasportatore YUFENG può essere abbinato a vari componenti del trasportatore, tra cui rulli di conca, rulli di ritorno, rulli di impatto, detergenti per nastri, letti di impatto e nastri trasportatori.

Questa compatibilità aiuta i clienti ad acquistare componenti completi del sistema di trasporto da un unico fornitore e a semplificare la gestione del progetto.

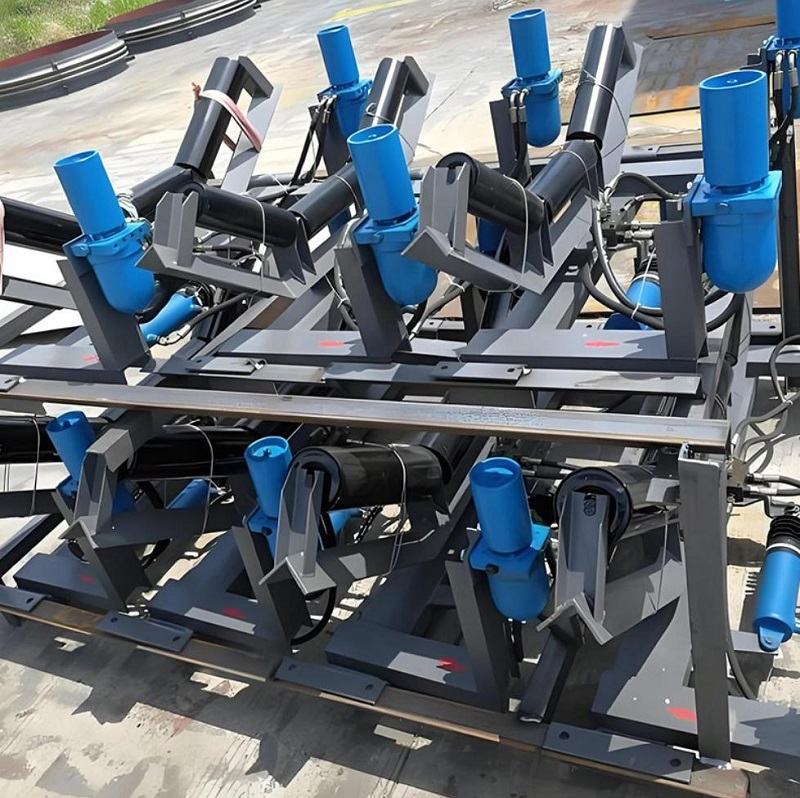

Conveyor Idler Frame Supporting Products

Guida all'installazione e alla messa in servizio

La corretta installazione del telaio è importante per ottenere prestazioni stabili del trasportatore. YUFENG consiglia di verificare la posizione di installazione, l'allineamento e le condizioni di fissaggio prima del funzionamento dell'apparecchiatura.

PASSO 01

Installazione su telaio fisso

Per i telai della conca e del tenditore di ritorno, installare il telaio sulla trave del trasportatore e serrare tutti i bulloni ad alta resistenza. I telai installati sulla stessa sezione del trasportatore devono rimanere paralleli e allineati con la linea centrale del trasportatore.

Dopo aver fissato il telaio, installare i tenditori e controllare se i rulli ruotano regolarmente senza resistenza anomala.

PASSO 02

Self-Aligning Frame Installation

I telai autoallineanti devono essere installati a intervalli adeguati in base ai requisiti di progettazione del trasportatore. Il meccanismo rotante deve rimanere flessibile e non deve essere bloccato durante l'installazione.

Dopo la messa in servizio, osservare le prestazioni di tracciamento del nastro e verificare che la funzione di autocorrezione funzioni correttamente.

PASSO 03

Installazione del telaio antiurto

I telai tenditori ad impatto devono essere installati nei punti di alimentazione del materiale dove i materiali in caduta generano una forte forza d'impatto. Potrebbero essere necessari metodi di fissaggio rinforzati in base alle condizioni di carico effettive.

Prima dell'uso, controllare se il telaio rimane dritto e privo di deformazioni.

PASSO 04

Ispezione di routine

L'ispezione regolare dovrebbe includere il controllo delle saldature, dei bulloni, delle condizioni del rivestimento superficiale e delle possibili deformazioni. I bulloni allentati devono essere serrati immediatamente, mentre i telai danneggiati devono essere riparati o sostituiti in tempo.

Prodotti coordinati per sistemi di trasporto

YUFENG fornisce prodotti di supporto integrati per progetti di trasporto di materiali sfusi, aiutando i clienti a costruire soluzioni di trasporto complete.

Prodotti a rulli trasportatori

I prodotti di supporto includono tenditori a conca, tenditori di ritorno, tenditori a impatto, tenditori a spirale autopulenti, tenditori di ritorno con disco in gomma e tenditori autoallineanti.

Accessori per trasportatori

YUFENG fornisce letti di impatto del trasportatore, detergenti per nastri, gonna in gomma, fogli di gomma resistenti all'usura e altri accessori per migliorare le prestazioni del trasportatore.

Soluzioni complete per nastri trasportatori

I nastri trasportatori disponibili includono nastri trasportatori in tessuto EP, nastri trasportatori a corda d'acciaio, nastri in tessuto solido in PVC/PVG da miniera e nastri a dentature chevron.

Selezione dei materiali e controllo qualità

La qualità dei materiali influisce direttamente sulla durata e sulla sicurezza delle strutture di supporto del trasportatore. YUFENG seleziona materiali affidabili ed esegue procedure di ispezione prima della spedizione.

Materiale in acciaio

I telai principali utilizzano acciaio al carbonio Q235B per applicazioni standard e acciaio bassolegato ad alta resistenza Q355B per progetti di trasporto pesanti che richiedono una maggiore capacità di carico.

Trattamento superficiale

I trattamenti superficiali disponibili includono la verniciatura a spruzzo epossidica elettrostatica e la zincatura a caldo. I clienti possono selezionare la protezione adeguata in base all'ambiente operativo.

Elementi di fissaggio e materiali di saldatura

Per un assemblaggio affidabile vengono utilizzati bulloni ad alta resistenza di grado 8.8, rondelle elastiche e dadi antiallentamento. I materiali di saldatura vengono selezionati in base ai requisiti del metallo base per garantire la resistenza strutturale.

Ogni lotto di produzione viene sottoposto ad ispezione estetica, misurazione dimensionale e controllo qualità delle saldature. I prodotti con deformazioni, saldature mancanti o deviazioni dimensionali vengono scartati prima della consegna.

Standard e certificazioni

Il telaio tenditore del trasportatore YUFENG è prodotto secondo gli standard riconosciuti delle apparecchiature di trasporto, comprese le specifiche di progettazione GB/T10595-2017, TD75 e DT II(A). I prodotti sono inoltre progettati con riferimento ai requisiti internazionali CEMA e ISO sui trasportatori.

Per progetti internazionali, YUFENG può fornire certificazione di gestione della qualità ISO9001:2015, certificazione CE, rapporti di ispezione SGS e altri documenti tecnici in base ai requisiti del cliente.

Indicatori di prestazione tecnica

Articolo di prestazione	Requisito standard	Base di prova
Deflessione ammissibile del telaio sotto carico nominale	≤1/1000 intervallo	Test di carico statico in fabbrica
Qualità del cordone di saldatura	Nessuna fessura, penetrazione incompleta o inclusione di scorie	Ispezione spot visiva e ultrasonica
Spessore dello strato di zincatura a caldo	≥65μm	Test del misuratore di spessore magnetico
Tolleranza sulla posizione del foro di installazione	±1,5 mm	Ispezione dimensionale

Imballaggio e stoccaggio

YUFENG utilizza metodi di imballaggio adeguati per proteggere i telai durante il trasporto internazionale.

I telai in quantità standard sono impacchettati con nastri di acciaio, posizionati su pallet di legno pesanti e ricoperti con pellicola di plastica impermeabile. I telai personalizzati per piccoli lotti sono imballati in casse di legno compensato per evitare deformazioni da collisione.

Durante lo stoccaggio, i prodotti devono essere conservati in magazzini asciutti e ventilati. L'esposizione all'aperto a lungo termine senza protezione impermeabile dovrebbe essere evitata per prevenire danni al rivestimento e corrosione dell'acciaio.

Come ottenere un preventivo veloce

Per consigliare il modello corretto di telaio tenditore del trasportatore e fornire un preventivo accurato, i clienti devono fornire la larghezza del nastro trasportatore, il tipo di telaio richiesto, l'angolo di conca, i requisiti di trattamento superficiale e l'ambiente di applicazione.

Ulteriori informazioni tra cui miniere, porti, applicazioni di cemento o sotterranee, quantità dell'ordine e porto di destinazione aiuteranno gli ingegneri YUFENG a selezionare la struttura adatta e a fornire una soluzione di preventivo efficiente.

Domande frequenti

Come scelgo il giusto tipo di telaio tenditore?

La scelta dipende dalla sezione del trasportatore, dal carico del materiale, dal livello di impatto e dall'ambiente di lavoro. I telai a conca vengono utilizzati per il trasporto delle sezioni, i telai di ritorno supportano i nastri vuoti e i telai di impatto sono consigliati per le aree di carico.

YUFENG può personalizzare i telai tenditori in base ai disegni?

SÌ. YUFENG può personalizzare le dimensioni del telaio, i fori di montaggio, i metodi di installazione e il trattamento superficiale in base ai disegni del cliente e ai requisiti del trasportatore.

Quali materiali vengono utilizzati per i telai tenditori YUFENG?

I telai standard utilizzano acciaio al carbonio Q235, mentre l'acciaio ad alta resistenza Q355 è disponibile per applicazioni pesanti. La protezione della superficie può includere verniciatura a spruzzo o zincatura a caldo.

I telai YUFENG sono compatibili con i sistemi di trasporto CEMA?

SÌ. YUFENG progetta telai tenditori secondo TD75, DT II(A), CEMA e i relativi requisiti del sistema di trasporto per applicazioni internazionali.

Quali certificati può fornire YUFENG?

YUFENG può fornire rapporti di ispezione ISO9001:2015, CE, SGS e relativi documenti tecnici in base ai requisiti del progetto. I prodotti sono inoltre fabbricati con riferimento agli standard CEMA e possono supportare i requisiti di progetto relativi a MSHA e TUV.

Informazioni di contatto globali YUFENG

Per soluzioni di telai tenditori per trasportatori, componenti di trasportatori personalizzati e sistemi completi di movimentazione di materiali sfusi, YUFENG fornisce supporto tecnico professionale e servizi di esportazione globali.

E-mail: jayce@yuphengbelt.com

WhatsApp/WeChat/Mobile: +86 15318787602

Indirizzo della fabbrica:Villaggio Xiagou, ETDZ, Qingdao, Shandong, Cina

YUFENG invita le aziende minerarie, i distributori di attrezzature per il trasporto, gli appaltatori di ingegneria e i partner industriali in tutto il mondo a contattarci per soluzioni di trasporto personalizzate e preventivi di fabbrica.

YUFENG è un produttore e fornitore professionale Telaio tenditore del trasportatore in Cina. Abbiamo un team di vendita esperto, tecnici professionisti e un team di assistenza post-vendita.
