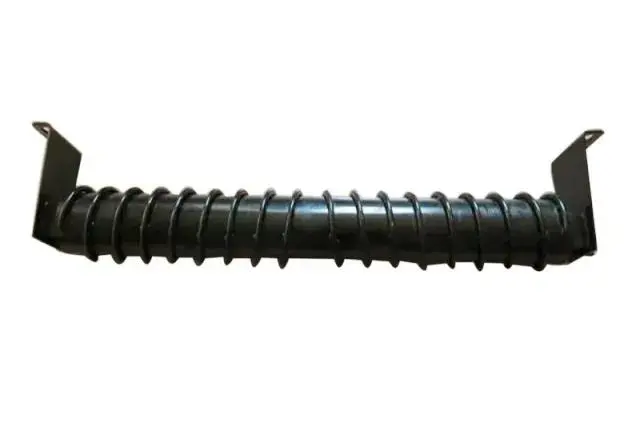

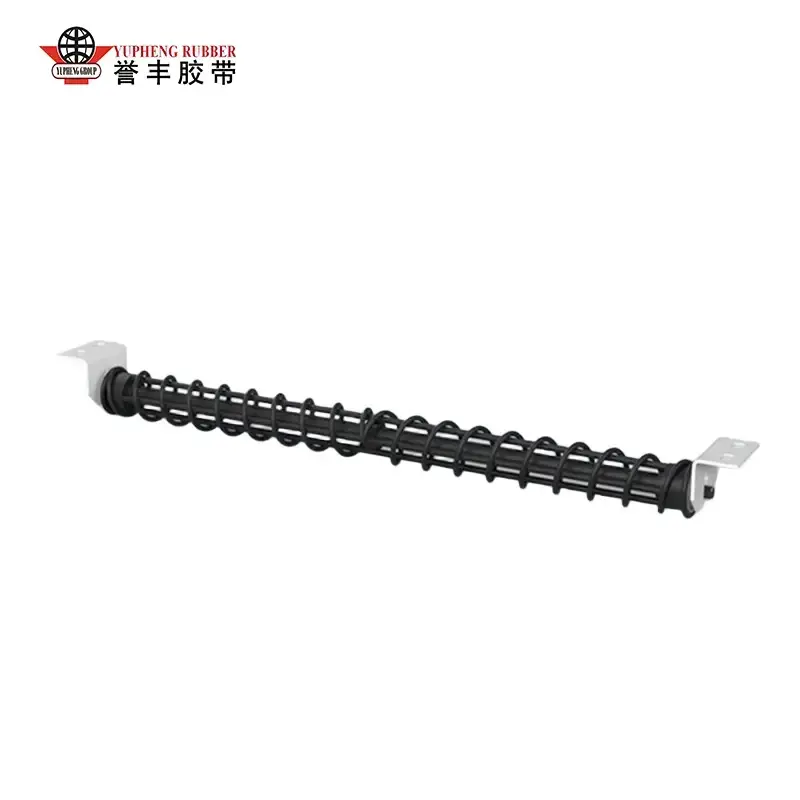

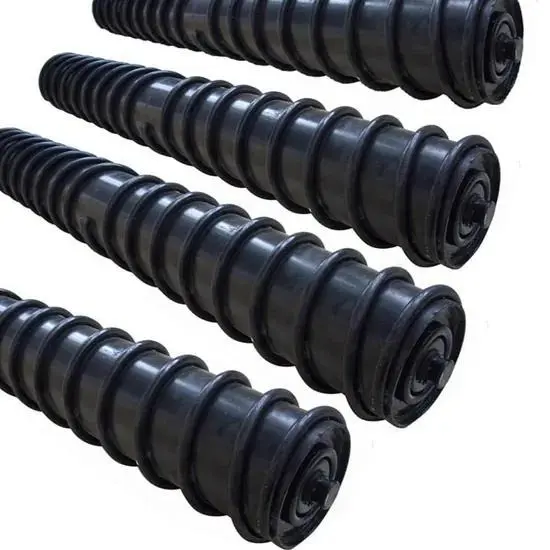

Rullo tenditore di ritorno a spirale

YUFENG è specializzato in prodotti della serie di tenditori per trasportatori autopulenti ad alte prestazioni, con una base di produzione principale e un'officina automatizzata situata nel cluster industriale di macchinari per trasportatori professionali della Cina settentrionale. Il marchio integra design strutturale a spirale antiaderente, materie prime ad alta resistenza resistenti all'usura e tecnologia di tenuta a labirinto multicanale in ogni rullo tenditore di ritorno a spirale.

Informazioni di base sul test

YUFENG ha condotto un test di funzionamento sul campo ininterrotto di 6 mesi per valutare le prestazioni a lungo termine del suo rullo tenditore di ritorno a spirale in condizioni impegnative del trasportatore sul lato di ritorno. Il test ha riguardato diversi ambienti industriali, tra cui l'estrazione sotterranea del carbone, il trasporto di clinker di cemento, lo scarico di polveri minerali portuali e il trasporto di ceneri da energia termica.

Gli scenari di prova includevano condizioni di materiale ad alta polvere, elevata umidità, fangoso e appiccicoso, con una media di 4-9 kg di polvere minerale appiccicosa residua, fango e cenere attaccati a ciascun metro quadrato del nastro di ritorno. Queste condizioni sono state selezionate per riprodurre i problemi comuni di adesione dei materiali riscontrati nel trasporto industriale continuo.

I risultati dei test hanno confermato che per i rulli del trasportatore sul lato di ritorno che operano con materiali appiccicosi, la capacità di carico di base da sola non è sufficiente. Le prestazioni di rilascio automatico del materiale, la capacità anti-adesione e la stabilità del tracciamento del nastro sono fondamentali per mantenere un funzionamento regolare del nastro di ritorno. Questi requisiti prestazionali costituiscono la logica di progettazione principale del rullo tenditore YUFENG.

Test delle prestazioni strutturali della spirale autopulente

Test comparativo sul campo in condizioni di materiale viscoso

YUFENG ha condotto un test comparativo sul campo di due settimane tra il rullo tenditore a ritorno a spirale e i normali rulli tenditori a ritorno liscio in condizioni identiche di trasporto di ceneri appiccicose. I risultati dei test hanno mostrato differenze significative nel controllo dell'adesione del materiale e nei requisiti di manutenzione.

I normali rulli tenditori con ritorno liscio hanno sviluppato un accumulo irregolare di materiale sulla superficie del rullo dopo 8-12 ore di funzionamento continuo. I materiali appiccicosi accumulati formavano rigonfiamenti irregolari, causando problemi di deviazione del nastro e richiedendo una pulizia manuale ogni 12 ore. Ogni arresto per la pulizia è durato circa 18-22 minuti, aumentando il carico di lavoro di manutenzione e riducendo la disponibilità del trasportatore.

Il rullo tenditore YUFENG adotta una struttura di volo simmetrica a doppia elica. Durante la rotazione del rullo, la superficie a spirale rimuove continuamente i materiali residui appiccicosi e li guida dal centro del nastro verso entrambi i lati. Dopo 30 giorni di funzionamento continuo, non è stato osservato alcun evidente accumulo di materiale sulla superficie del rullo, eliminando la necessità di una frequente pulizia manuale.

1. Design del volo a spirale a forma di S bidirezionale simmetrico

La spirale in acciaio ad alta resistenza è saldata con precisione secondo la traiettoria di contatto del nastro. La struttura a spirale bidirezionale genera una forza di spinta laterale del materiale bilanciata, trasferendo uniformemente i residui appiccicosi verso entrambi i bordi del nastro senza causare abrasione concentrata o danni allo strato di gomma del nastro trasportatore.

2. Sistema di tenuta composito a labirinto multistrato

La tenuta interna a labirinto in nylon a tre canali abbinata ad un anello esterno antipolvere in gomma crea una struttura di protezione a più stadi. Questo design impedisce efficacemente alla polvere di miniera, all'acqua fangosa e alle ceneri fini di entrare nella cavità del cuscinetto, prevenendo guasti comuni come l'inceppamento del cuscinetto e il blocco della rotazione del rullo causati dalla contaminazione del materiale.

3. Struttura di distribuzione del peso bilanciata concentrica

La tecnologia di tornitura CNC automatizzata controlla la concentricità del tubo a rulli entro un runout totale dell'indicatore di 0,3 mm. Il design ottimizzato del bilanciamento dinamico mantiene l'ampiezza delle vibrazioni rotazionali al di sotto di 0,8 mm durante il funzionamento del trasportatore ad alta velocità, riducendo ulteriori perdite di tensione della cinghia e diminuendo il consumo energetico non necessario del sistema di trasporto.

Test delle prestazioni di impermeabilità a polvere, fango e anticorrosione

Condizioni di test di simulazione ambientale

Il rullo tenditore di ritorno a spirale YUFENG è progettato per ambienti di trasporto umido all'aperto e sotterranei. Le sue prestazioni di tenuta e resistenza alla corrosione sono state verificate attraverso test di simulazione ambientale professionale.

Il test ha simulato spruzzi continui di acqua fangosa con una portata d'acqua di 9 mm/ora, combinati con l'esposizione a polvere minerale ad alta concentrazione. I campioni sono stati fatti funzionare ininterrottamente per 40 minuti consecutivi in ​​queste condizioni difficili per valutare l'affidabilità della tenuta e le prestazioni di protezione dalla corrosione.

Risultati dei test verificati

Dopo il test la cavità del cuscinetto è rimasta completamente asciutta senza infiltrazioni di acqua o polvere. Il guscio del rullo zincato a caldo e il volo a spirale hanno mantenuto intatto il rivestimento anticorrosivo senza staccarsi o danneggiare la superficie. La resistenza alla rotazione del cuscinetto è aumentata solo del 3% dopo il test, senza che si osservasse stallo del rullo o cedimento della rotazione.

Queste prestazioni stabili di tenuta e anticorrosione consentono al rullo tenditore YUFENG di funzionare in modo affidabile in porti all'aperto piovosi, miniere sotterranee ricche di acqua e ambienti di lavaggio a spruzzo di cementifici. Il design riduce efficacemente i rischi di arresto e i costi di sostituzione causati da ruggine, accumulo di materiale e danni ai cuscinetti.

Confronto anti-deviazione intelligente e funzionamento efficiente

Attraverso continui test di carico e funzionamento in loco, il rullo tenditore con ritorno a spirale YUFENG realizza un'efficienza operativa completa superiore del 40% rispetto ai normali tenditori con ritorno liscio, con dati di confronto specifici mostrati nella tabella seguente:

Parametri tecnici del prodotto standard verificati

1. Materia prima del guscio del rullo

Il rullo tenditore YUFENG utilizza il tubo in acciaio al carbonio ERW senza saldatura Q235 ad alta precisione come materiale del guscio del rullo. Ogni tubo viene sottoposto a un rigoroso controllo delle materie prime prima della produzione e riceve un trattamento anticorrosivo zincato a caldo per migliorare la resistenza all'usura, la resistenza agli urti e l'affidabilità operativa a lungo termine all'aperto e nel sottosuolo.

2. Gamma di larghezze del nastro trasportatore corrispondente

Il rullo tenditore standard supporta larghezze del nastro trasportatore da 400 mm a 2000 mm, coprendo sistemi di trasporto di materiali sfusi per carichi leggeri, medi e pesanti.

3. Opzioni diametro esterno rullo standard

I diametri dei rulli standard disponibili includono Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm e Φ219mm. È disponibile una personalizzazione del diametro speciale in base alla struttura del trasportatore e ai requisiti operativi.

4. Capacità di carico statico a rullo singolo

La capacità di carico statico massima di un singolo rullo raggiunge i 1.500 kg, soddisfacendo i requisiti dei sistemi di trasporto a lunga distanza che movimentano materiali pesanti come minerali minerali, carbone e materiali industriali sfusi.

5. Spessore del nastro trasportatore corrispondente

Il rullo è compatibile con nastri trasportatori con spessore compreso tra 3 mm e 18 mm, compresi nastri trasportatori in gomma standard, nastri trasportatori ignifughi per miniere e nastri trasportatori in cemento resistenti all'usura.

6. Intervallo di adattamento della temperatura operativa

Il rullo tenditore di ritorno a spirale YUFENG mantiene un funzionamento stabile da -40°C a +65°C, rendendolo adatto per ambienti minerari all'aperto a bassa temperatura e linee di produzione industriale ad alta temperatura.

7. Peso netto standard del rullo singolo

Il peso netto standard varia da 6,2 kg a 28,7 kg a seconda del diametro del rullo, della lunghezza effettiva e della configurazione strutturale.

8. Configurazione dei cuscinetti standard

Il rullo adotta cuscinetti a sfere a gola profonda con protezione ZZ con gioco C3 con bassa resistenza alla rotazione, tolleranza all'espansione termica e riempimento di grasso esente da manutenzione per supportare un funzionamento stabile durante tutto il ciclo di servizio.

Casi applicativi reali per utenti industriali in loco

1. Applicazione del trasportatore di ritorno della miniera di carbone sotterranea

Un cliente di una miniera di carbone sotterranea aveva già sperimentato frequenti inceppamenti del tenditore di ritorno causati dall'accumulo di melma di carbone bagnata e polvere di roccia. Questi guasti provocavano deviazioni del nastro, ripetute interruzioni della produzione ed elevati costi di pulizia manuale.

Dopo aver sostituito i tradizionali tenditori di ritorno con i rulli folli YUFENG, il sistema di trasporto ha funzionato ininterrottamente per sei mesi. Sono stati eliminati i turni giornalieri di pulizia manuale, i difetti di deviazione del nastro sono diminuiti di oltre il 70% e i costi mensili di sostituzione del tenditore sono stati ridotti di oltre il 55%. La soluzione ha inoltre ridotto i rischi per la sicurezza della manutenzione sotterranea causati dalla frequente pulizia manuale delle attrezzature.

2. Applicazione del trasportatore di minerali sfusi nel porto costiero

Un terminal minerario costiero che operava in condizioni di continua esposizione alla pioggia e alla nebbia salina marina soffriva in precedenza di una rapida corrosione dei rulli e di un accumulo di polvere minerale. I tradizionali rulli di ritorno lisci causavano accumuli superficiali che graffiavano costosi nastri trasportatori.

Dopo aver adottato i rulli folli di ritorno a spirale YUFENG con gusci zincati a caldo e strutture a spirale autopulenti, i problemi di adesione dei materiali sono stati significativamente ridotti. Un lotto di rulli forniti ha funzionato ininterrottamente per più di otto mesi senza sostituzione, mantenendo prestazioni stabili in ambienti marini difficili.

3. Applicazione di trasporto di ceneri appiccicose in un cementificio

Una grande base di produzione di cemento ha dovuto affrontare una grave adesione dei rulli di ritorno causata dalle ceneri umide di clinker. Prima della sostituzione, i team di manutenzione dovevano pulire manualmente i rulli di ritorno a ogni turno, creando un elevato consumo di manodopera e frequenti tempi di fermo del trasportatore.

Dopo aver installato i rulli tenditori YUFENG, la struttura a spirale rimuove automaticamente l'accumulo di cenere durante il funzionamento. I costi della manodopera per la pulizia sono stati ridotti di circa due terzi, mentre la minore abrasione del nastro ha contribuito a prolungare la durata utile del nastro trasportatore.

Cinque vantaggi competitivi fondamentali

1. Prestazioni industriali reali testate sul campo

Tutti i dati relativi all'efficienza di pulizia, alle prestazioni anti-deviazione e alla durata di servizio vengono verificati attraverso continui test di funzionamento del trasportatore industriale. YUFENG si concentra sulle prestazioni delle applicazioni pratiche piuttosto che sui parametri teorici.

2. Struttura autopulente a doppia spirale simmetrica

Il design a spirale bidirezionale rimuove continuamente i materiali appiccicosi mantenendo un contatto bilanciato del nastro. Riduce la frequenza di deviazione del nastro, previene l'abrasione locale del nastro e migliora la stabilità del trasporto in condizioni di materiale umido e appiccicoso.

3. Sigillatura multicanale e protezione anticorrosione

La combinazione di tenuta composita a labirinto e protezione superficiale zincata a caldo impedisce a polvere, acqua fangosa e materiali corrosivi di danneggiare i cuscinetti interni, garantendo un funzionamento a lungo termine senza manutenzione.

4. Progettazione integrata per costi operativi inferiori

Riducendo l'accumulo di materiale, la frequenza di pulizia, la sostituzione del rullo e i danni al nastro, il rullo tenditore di ritorno a spirale YUFENG aiuta i clienti a ridurre i costi totali di manutenzione del trasportatore e a migliorare l'efficienza della produzione.

5. Controllo di qualità professionale in fabbrica

YUFENG gestisce laboratori automatizzati di taglio, saldatura, assemblaggio e collaudo secondo gli standard di gestione della qualità ISO9001. Ogni rullo finito viene sottoposto a ispezione, inclusi test di concentricità, test di resistenza alla rotazione e verifica delle prestazioni di tenuta prima della spedizione.

Scenari di applicazioni industriali adatti

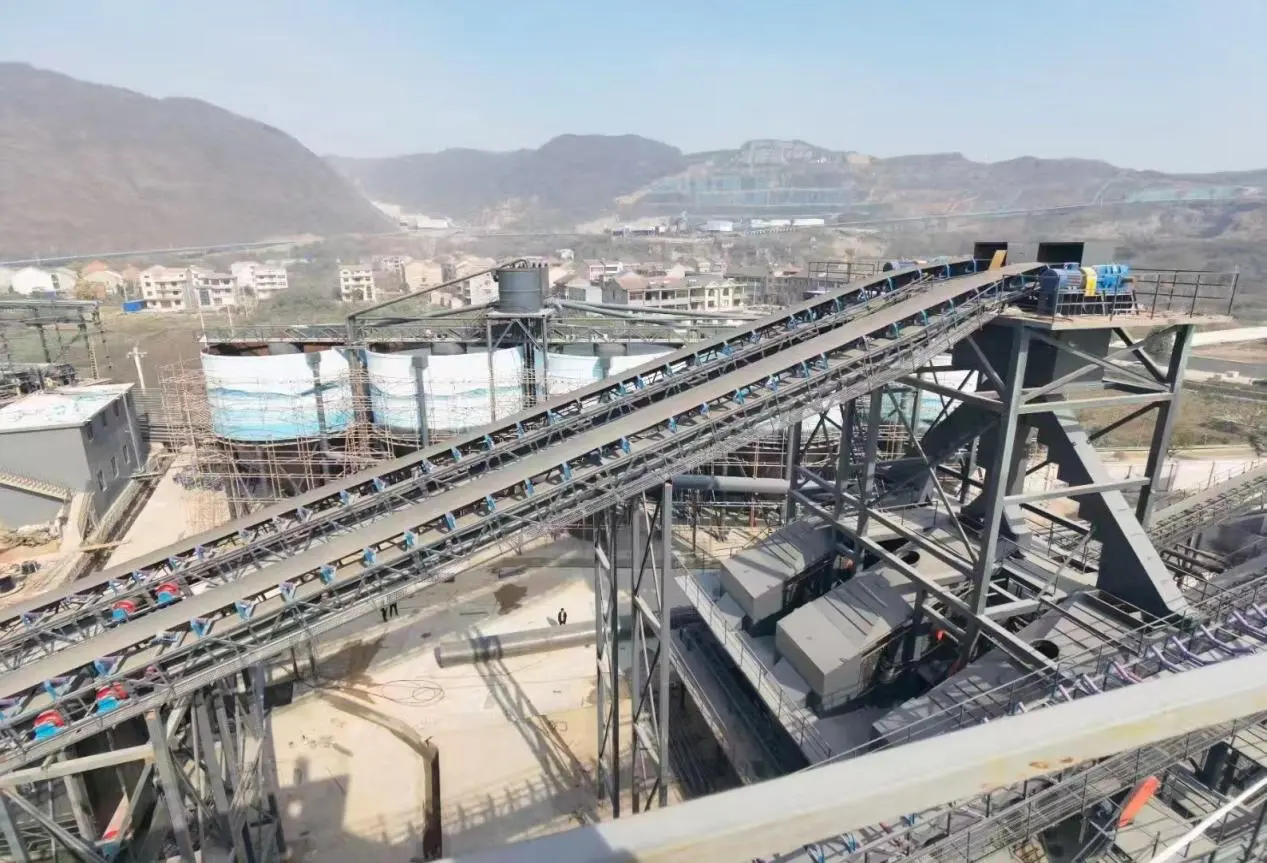

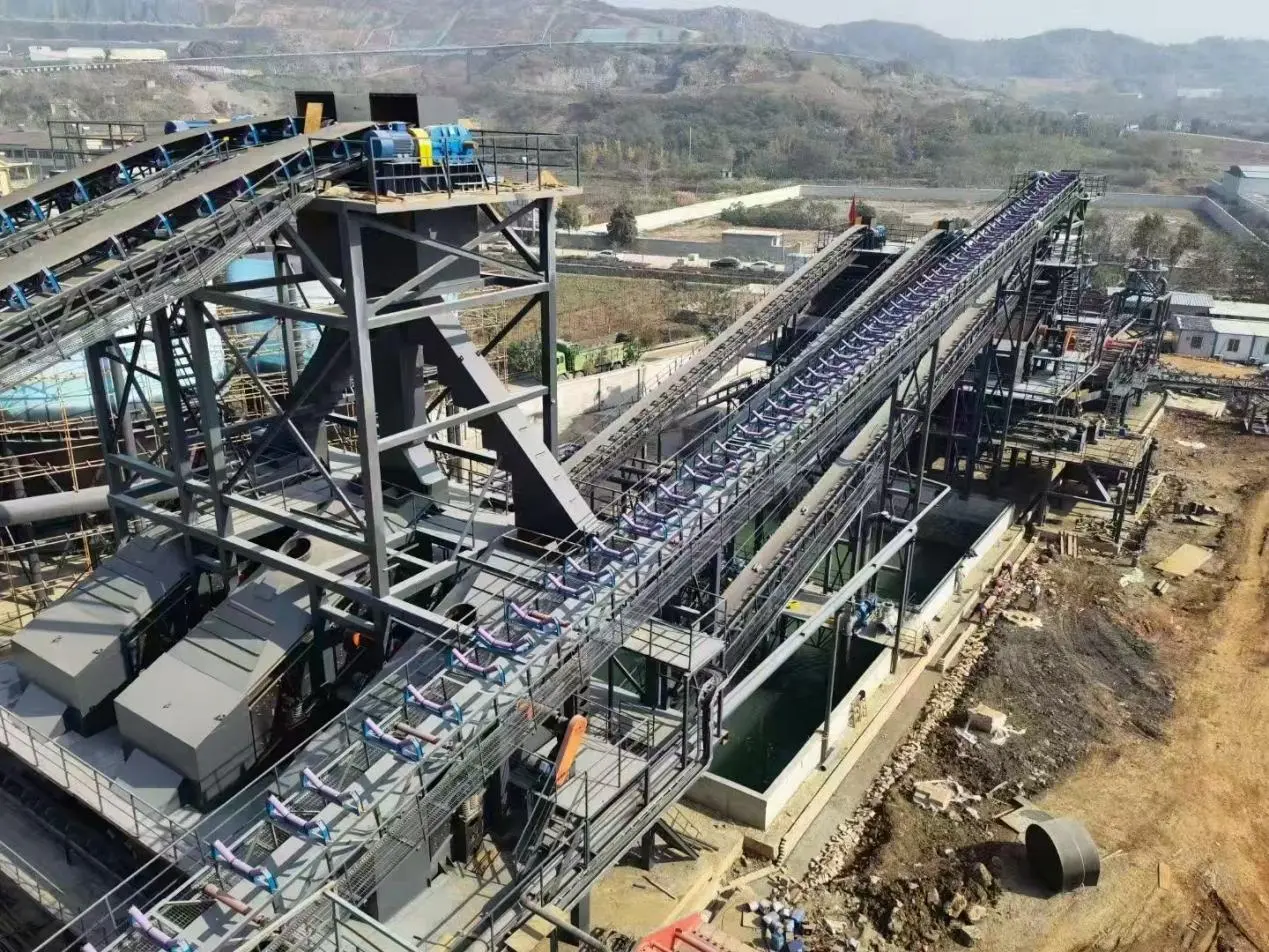

1. Sistemi di trasporto minerario

Adatto per miniere di carbone sotterranee e a cielo aperto che trasportano melma di carbone bagnata, polvere di ganga e materiali minerali fangosi dove si verifica frequentemente l'adesione del nastro di ritorno.

2. Trasporto di materiali sfusi nei porti costieri

Progettato per polveri minerali, minerali di ferro, sabbia e altri materiali sfusi trasportati in ambienti marini umidi con rischi di corrosione da nebbia salina.

3. Industria del cemento, della metallurgia e dell'energia termica

Applicabile a ceneri appiccicose, residui di clinker, scorie di forni e altri materiali industriali che si accumulano facilmente sui rulli di ritorno convenzionali.

4. Impianti di lavorazione dei minerali e degli aggregati

Adatto per sistemi di trasporto di fango umido, aggregati di sabbia e lavorazione di minerali che richiedono prestazioni autopulenti continue.

5. Sistemi di trasporto con frequenti problemi di adesione

Ideale per qualsiasi sezione del trasportatore di ritorno soggetta ad accumulo di materiale, deviazione del nastro, frequenti esigenze di pulizia e breve durata dei rulli.

Perché scegliere YUFENG?

Soluzione affidabile per trasportatori autopulenti di un produttore professionale

Il rullo tenditore di ritorno a spirale YUFENG integra la tecnologia strutturale a spirale di precisione, l'esperienza applicativa industriale verificata e il controllo di qualità di fabbrica standardizzato. Progettato per ambienti di trasporto di materiali appiccicosi, aiuta a eliminare l'accumulo di materiale, a ridurre i problemi di deviazione del nastro e a minimizzare i tempi di fermo del trasportatore non pianificati.

Fornitura diretta in fabbrica e supporto personalizzato

In qualità di produttore professionale di componenti per trasportatori, YUFENG fornisce fornitura diretta in fabbrica, specifiche personalizzate, consulenza tecnica e servizi di corrispondenza delle applicazioni per integratori di sistemi di trasporto sfusi globali.

Migliora l'affidabilità del trasportatore con YUFENG

Scegli il rullo tenditore YUFENG per ottenere prestazioni autopulenti automatiche, una protezione anticorrosione affidabile e un funzionamento stabile del nastro di ritorno per applicazioni di trasporto industriale impegnative.

Domande frequenti

Q1: Qual è la differenza tra il rullo tenditore con ritorno liscio e il rullo tenditore con ritorno a spirale?

I normali tenditori con ritorno fluido forniscono solo il supporto di base della cinghia. I materiali appiccicosi possono facilmente accumularsi sulla superficie del rullo, causando la deviazione del nastro e frequenti esigenze di pulizia.

Il rullo tenditore YUFENG utilizza una struttura a spirale bidirezionale per rimuovere continuamente i materiali residui durante il funzionamento, mantenendo la superficie di contatto del nastro più pulita e riducendo i problemi di deviazione causati dall'accumulo di materiale.

Q2: Come verificare la qualità di un rullo tenditore di ritorno a spirale prima dell'acquisto?

I clienti dovrebbero concentrarsi su tre punti chiave:

1. Qualità della saldatura a spirale

La spirale a spirale deve essere saldata saldamente al guscio del rullo per evitare che si allenti durante il funzionamento a lungo termine.

2. Struttura di tenuta

Un rullo affidabile dovrebbe utilizzare una tenuta a labirinto multistrato invece di semplici anelli antipolvere per evitare che polvere e acqua danneggino il cuscinetto.

3. Trattamento anticorrosivo

I gusci dei rulli zincati a caldo offrono una migliore resistenza alla corrosione per ambienti esterni, minerari e industriali umidi.

Q3: Quali materiali sono disponibili per le strutture con volo a spirale?

1. Volo a spirale in acciaio al carbonio

Fornisce elevata resistenza all'usura e agli urti, adatto per miniere, porti, cementifici e altre applicazioni pesanti.

2. Volo a spirale in gomma

Fornisce un contatto più morbido sul nastro ed è adatto per il trasporto di carichi leggeri. Tuttavia, ha una resistenza inferiore alle alte temperature e alla forte abrasione.

Contatta YUFENG

Contatta YUFENG per schede tecniche, disegni personalizzati, test di campioni e prezzi diretti in fabbrica per le soluzioni con rulli folli di ritorno a spirale.
