Rullo tenditore con ritorno diretto in fabbrica per sistemi di trasporto pesanti

YUFENG Rullo tenditore di ritorno, noto anche come rullo di ritorno o tenditore del trasportatore posteriore, è installato sulla sezione di ritorno inferiore di un nastro trasportatore per supportare il nastro trasportatore vuoto mentre ritorna alla sezione di trasmissione o di coda. Le sue funzioni principali sono mantenere la forma del nastro, ridurre il cedimento, supportare il movimento di ritorno regolare e aiutare a mantenere un tracciamento stabile del nastro.

YUFENG fornisce tenditori di ritorno a disco piatti paralleli, centranti a V, autopulenti a spirale, anticorrosione in HDPE, zincati e in gomma per miniere, cemento, porti, impianti chimici, centrali elettriche e altre applicazioni di trasporto di materiali sfusi. È possibile selezionare diversi materiali del guscio, trattamenti superficiali, strutture di tenuta e configurazioni dei cuscinetti in base alla larghezza del nastro, alle proprietà del materiale e all'ambiente di lavoro.

I diametri esterni standard includono 76, 89, 108, 114, 133, 168, 194 e 219 mm, con lunghezza del rullo e spessore della parete disponibili in base ai disegni del telaio del trasportatore. I rulli sono progettati per essere compatibili con le comuni strutture di trasporto DTII, TD75 e CEMA.

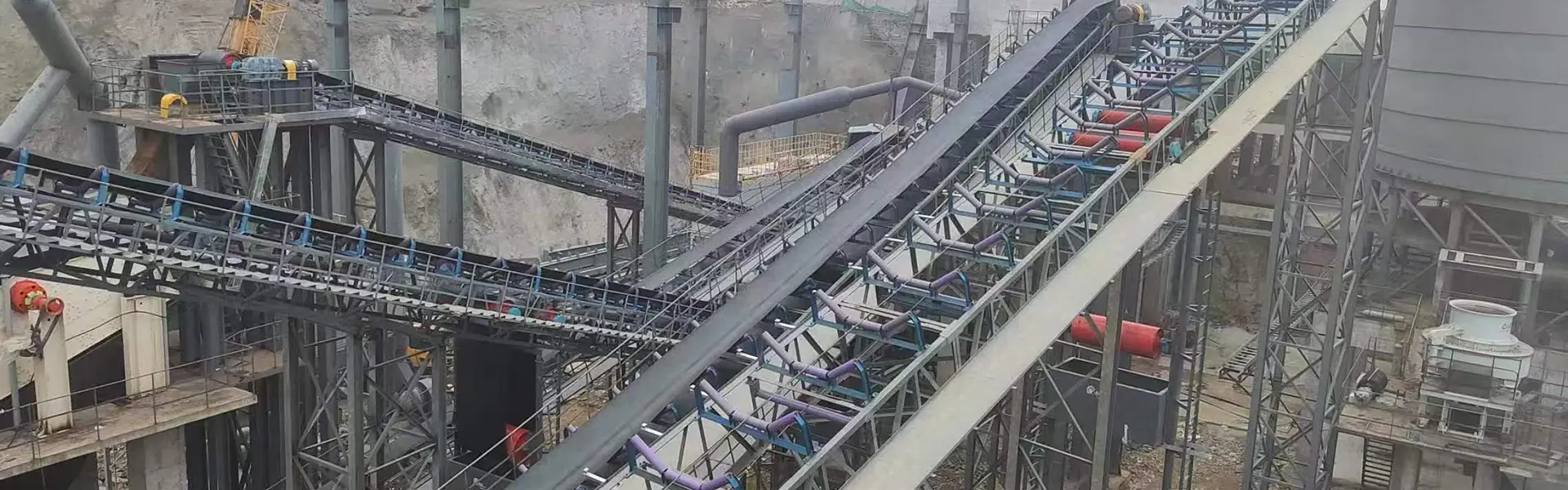

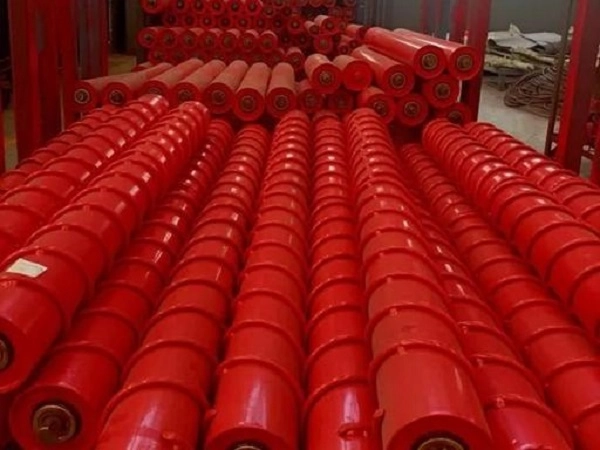

Tipi per diverse condizioni del trasportatore

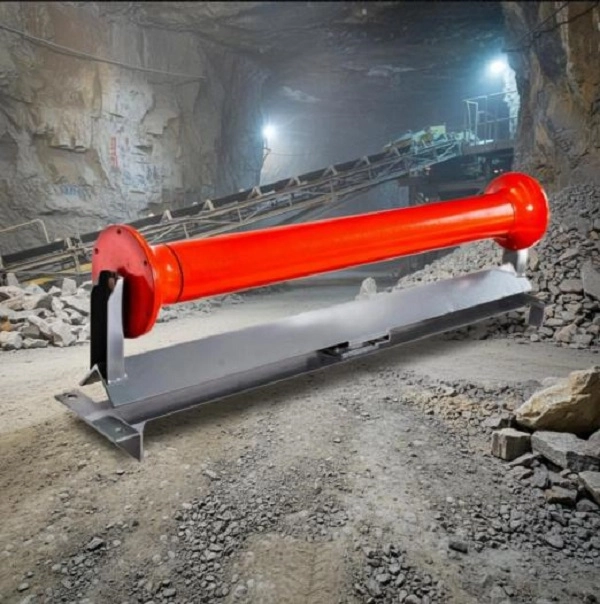

Rullo tenditore di ritorno parallelo piatto

Il tenditore di ritorno parallelo piatto utilizza un singolo rullo cilindrico dritto per supportare il nastro scaricato. La sua struttura semplice è adatta per linee di trasporto convenzionali che trasportano materiali secchi e relativamente non appiccicosi dove è richiesto il supporto di base del nastro di ritorno.

Rullo tenditore di ritorno centrante di tipo V

Il tenditore di ritorno di tipo V utilizza due rulli disposti in una configurazione a V per fornire un'ulteriore guida di centratura del nastro. È adatto per linee di trasporto a lunga distanza in cui può verificarsi una deviazione del nastro durante il funzionamento di ritorno continuo.

Rullo tenditore di ritorno autopulente a spirale

Il tenditore di ritorno a spirale utilizza un profilo superficiale elicoidale per facilitare la rimozione di argilla, sabbia bagnata e altri materiali appiccicosi dalla parte posteriore del nastro trasportatore. È adatto per miniere umide, cave di argilla e sistemi di trasporto che movimentano materiali con elevata adesione al riporto.

Rullo tenditore di ritorno in plastica HDPE

Il tenditore di ritorno in HDPE utilizza un guscio non metallico resistente alla ruggine, all'umidità e a sostanze chimiche selezionate. Il suo basso rumore di funzionamento e la struttura resistente alla corrosione lo rendono adatto a porti costieri, impianti chimici e ambienti industriali umidi.

Tipo di rullo	Caratteristica fondamentale	Condizioni di lavoro applicabili
Tenditore di ritorno parallelo piatto	Struttura semplice e supporto della cintura di base	Materiali sfusi secchi e sezioni di ritorno convenzionali
Tenditore di ritorno di tipo V	Capacità di centratura del nastro migliorata	Linee di trasporto a lunga distanza soggette a deviazioni del nastro
Tenditore di ritorno autopulente a spirale	Rimuove il materiale appiccicoso dalla superficie del nastro	Miniere umide, trasporto di argilla e materiali appiccicosi
Tenditore di ritorno in plastica HDPE	Antiruggine, resistente alla corrosione e silenzioso	Ambienti costieri, umidi e chimici

Configurazioni per diverse applicazioni di trasporto

Rullo di ritorno parallelo piatto

La configurazione parallela piatta è la soluzione standard di supporto di ritorno per la sezione inferiore del nastro vuoto. È adatto per carbone, calcare, sabbia e altri materiali sfusi relativamente secchi in cui il nastro di ritorno presenta requisiti di allineamento normali.

Rullo di ritorno di centraggio di tipo V

La configurazione di tipo V fornisce una guida laterale aggiuntiva mentre il nastro si muove lungo la sezione di ritorno. Può aiutare a limitare il movimento del nastro da sinistra a destra su sistemi di trasporto lunghi e a ridurre la dipendenza da componenti correttivi aggiuntivi quando la progettazione del trasportatore lo consente.

Rullo di ritorno autopulente a spirale

La struttura a spirale è progettata per nastri di ritorno che trasportano residui di materiale appiccicoso. Il profilo elicoidale aiuta a rimuovere l'argilla, il fango e la sabbia bagnata accumulati dalla superficie del nastro per ridurre l'accumulo di materiale attorno al rullo.

Rullo di ritorno zincato a caldo

La zincatura a caldo fornisce un'ulteriore protezione dalla corrosione alla superficie del rullo in acciaio. Questa configurazione è adatta per magazzini all'aperto, linee di trasporto all'aperto e altri ambienti umidi dove l'acciaio convenzionale non trattato può corrodersi più rapidamente.

Rullo di ritorno anticorrosione in HDPE

Il guscio in HDPE elimina la ruggine superficiale dell'acciaio convenzionale e fornisce resistenza all'umidità, alla nebbia salina e ai prodotti chimici selezionati. È adatto per terminali marittimi, officine chimiche e altri ambienti corrosivi.

Rullo di ritorno del disco in gomma

Dischi in gomma sono disposti lungo l'albero del rullo per fornire un contatto flessibile con il nastro di ritorno. La struttura può assorbire parte delle vibrazioni del nastro e ridurre l'usura diretta tra il nastro di ritorno e la superficie rigida del rullo in acciaio.

Specifiche

Diametro del rullo

YUFENG fornisce diametri esterni standard di 76, 89, 108, 114, 133, 168, 194 e 219 mm. La selezione del diametro dovrebbe considerare la velocità del nastro, la larghezza del nastro, il carico di ritorno, la lunghezza del trasportatore e i requisiti di progettazione del telaio del trasportatore.

Corrispondenza della larghezza della cintura

La gamma di tenditori di ritorno è progettata per nastri trasportatori con larghezza di circa 500–2400 mm. La lunghezza del rullo e le dimensioni dell'albero possono essere personalizzate in base alle dimensioni effettive del telaio e della staffa.

Compatibilità del telaio del trasportatore

I prodotti YUFENG Return Rullo tenditore possono essere configurati per strutture di trasporto di tipo DTII, TD75 e CEMA. Gli acquirenti devono fornire le dimensioni dei rulli esistenti o i disegni del telaio quando sostituiscono i rulli in un sistema di trasporto esistente.

Compatibilità con la cintura

I rulli possono essere abbinati ai sistemi di nastro trasportatore in tessuto, nastro trasportatore a corda d'acciaio, nastro trasportatore per pareti laterali e nastro trasportatore per tubi in base alla larghezza del nastro, alla struttura di ritorno e alla disposizione del trasportatore.

Opzioni di materiale e tenuta

Materiale del guscio del rullo

I materiali del guscio disponibili includono acciaio al carbonio Q235, HDPE e acciaio inossidabile 304. L'acciaio al carbonio è adatto per trasporti generali pesanti, l'HDPE per ambienti sensibili alla corrosione e l'acciaio inossidabile 304 per applicazioni che richiedono una maggiore resistenza alla corrosione.

Trattamento superficiale

Le opzioni di trattamento superficiale includono rivestimento a spruzzo elettrostatico, zincatura a caldo e rivestimento del disco in gomma. Il trattamento selezionato può essere adattato all'umidità esterna, ai mezzi corrosivi, agli urti e ai requisiti di contatto con il nastro.

Struttura di tenuta

I sistemi di tenuta a labirinto in nylon composito doppio e triplo possono essere utilizzati per contribuire a limitare l'ingresso di polvere e acqua nella cavità del cuscinetto. Le guarnizioni di contatto in gomma possono fornire un'ulteriore barriera attorno al gruppo cuscinetto.

Configurazione dei cuscinetti

I cuscinetti nazionali ad alta precisione o i cuscinetti con gioco SKF/FAG C3 importati possono essere selezionati in base ai requisiti operativi, alle condizioni di funzionamento continuo e alle specifiche del cliente.

Condizioni di lavoro speciali

A seconda dell'applicazione effettiva, possono essere prese in considerazione configurazioni speciali come rulli di ritorno ignifughi e antistatici per l'estrazione sotterranea del carbone o rulli resistenti alle basse temperature per miniere a cielo aperto nelle regioni fredde.

Staffe di supporto

YUFENG può fornire staffe di supporto del rullo di ritorno di diverse dimensioni in modo che il rullo selezionato possa essere abbinato al telaio del trasportatore e alla struttura di installazione.

Struttura e Materie Prime

Guscio del rullo

I rulli di ritorno in acciaio standard utilizzano tubi in acciaio ERW ad alta frequenza Q235, mentre le versioni in HDPE utilizzano materiale HDPE vergine. Lo spessore della parete del guscio può essere regolato in base alla lunghezza del rullo, al carico e alla resistenza strutturale richiesta.

Albero a rulli

Per l'albero nelle configurazioni standard viene utilizzato acciaio tondo pieno trafilato a freddo 45#, che fornisce resistenza alla flessione e alla deformazione durante il funzionamento continuo.

Cuscinetto

Nel gruppo rotante vengono utilizzati cuscinetti a sfere a gola profonda con gioco C3. La scelta dei cuscinetti influisce sulla resistenza alla rotazione, sull'aumento della temperatura e sulla durata durante il funzionamento continuo del trasportatore.

Componenti di tenuta

La struttura di tenuta può includere anelli a labirinto in nylon ad alta tenacità e anelli di tenuta in gomma nitrilica resistenti agli agenti atmosferici per ridurre l'ingresso di polvere e acqua nella cavità del cuscinetto.

Ispezione delle materie prime

Tubi, alberi e cuscinetti in acciaio vengono campionati e controllati prima di entrare nel processo di assemblaggio. I materiali che non soddisfano i requisiti di ispezione di fabbrica vengono scartati prima della produzione.

Indicatori di prestazione

Articolo di prestazione	Requisito standard	Norma di prova
Coefficiente di resistenza alla rotazione	≤0,008	ISO15365
Grado di protezione da polvere e acqua	IP65	Norma di prova IP
Durata di servizio del carico nominale	≥30.000 ore di lavoro	Test di invecchiamento accelerato in fabbrica
Concentricità del guscio del rullo	≤0,5 mm	Prova del comparatore
Cuscinetto anti-età	Test di invecchiamento ad alta temperatura ≥500 ore	Test di laboratorio interno
Capacità di carico statico assiale	1,5 volte il carico nominale senza deformazione	Prova di pressione statica

Le prestazioni effettive del rullo dipendono dal diametro, dallo spessore della parete del guscio, dal tipo di cuscinetto, dalla struttura di tenuta, dalla velocità del trasportatore, dalla tensione del nastro, dalle condizioni ambientali e dalle pratiche di manutenzione.

Standard e documentazione di qualità

Standard del settore dei trasportatori

I prodotti YUFENG Return Rullo tenditore sono fabbricati con riferimento ai requisiti CEMA, GB/T10595 e ISO15365 per le apparecchiature di trasporto e le prestazioni dei rulli.

Requisiti di sicurezza

I rulli di ritorno destinati alle applicazioni minerarie sotterranee possono essere configurati in base ai requisiti di sicurezza applicabili delle miniere di carbone. L'esatta documentazione di sicurezza dipende dal prodotto selezionato e dall'applicazione prevista.

Documentazione sull'esportazione

La documentazione disponibile può includere la certificazione di gestione della qualità ISO9001, la documentazione di esportazione CE, i rapporti di ispezione delle materie prime SGS, la documentazione sui test di sicurezza delle miniere di carbone e i rapporti sui test di resistenza alla rotazione e di durata in fabbrica in base al prodotto e al mercato di destinazione.

Installazione e sostituzione

Nuovo gruppo telaio del trasportatore

La staffa di supporto del rullo di rinvio è fissata al telaio del trasportatore secondo la spaziatura prevista. Entrambe le estremità dell'albero del rullo sono allineate con i fori di montaggio della staffa e fissate con i perni o i bulloni specificati. Il rullo deve ruotare liberamente senza resistenza anomala prima della messa in funzione del trasportatore.

Sostituzione del rullo di ritorno usurato

Il trasportatore deve essere arrestato e l'alimentazione isolata prima della sostituzione. Dopo aver rimosso i componenti di bloccaggio dell'albero, il rullo di ritorno danneggiato può essere rimosso e sostituito con una nuova unità. È necessario verificare la rotazione flessibile del nuovo rullo prima di riavviare il trasportatore.

Disposizione dei rulli di ritorno di tipo V

I rulli di ritorno di tipo V possono essere disposti a intervalli adeguati su linee di trasporto a lunga distanza dove il tracciamento del nastro richiede un supporto aggiuntivo. La spaziatura effettiva deve essere determinata in base alla struttura del trasportatore, al comportamento del nastro e alle condizioni operative.

Installazione del rullo a spirale

I rulli di ritorno autopulenti a spirale devono essere utilizzati su trasportatori che trasportano materiali bagnati o appiccicosi dove i residui del nastro possono accumularsi sul lato di ritorno. L'installazione deve garantire che la superficie della spirale corrisponda alla direzione di scorrimento del nastro e alla struttura del trasportatore.

Condizioni di applicazione

Trasporto di materiale sfuso secco

I rulli di ritorno piatti paralleli sono adatti per trasportatori convenzionali che trasportano materiali relativamente secchi come carbone, calcare, sabbia e aggregati.

Linee di trasporto a lunga distanza

È possibile selezionare rulli di ritorno centrati di tipo V laddove le lunghe linee di trasporto richiedono un migliore tracciamento del nastro durante la corsa di ritorno.

Materiali bagnati e appiccicosi

I rulli di ritorno autopulenti a spirale sono adatti per miniere umide, cave di argilla e altre applicazioni in cui il materiale appiccicoso aderisce alla superficie posteriore del nastro trasportatore.

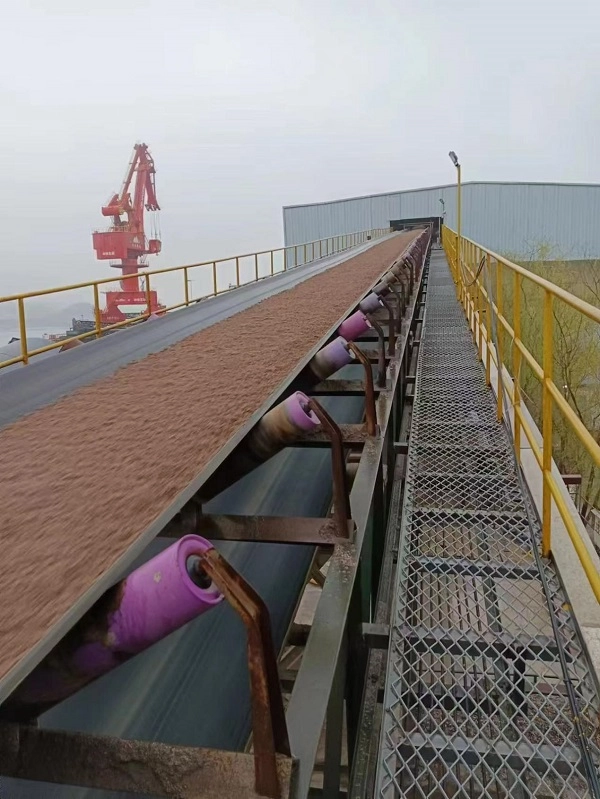

Ambienti costieri e chimici

È possibile selezionare rulli di ritorno in HDPE o zincati per aree esposte a nebbia salina, umidità o sostanze corrosive selezionate, a seconda delle condizioni operative.

Nastri trasportatori in tessuto sensibile

I rulli di ritorno con disco in gomma possono essere presi in considerazione laddove è necessaria una maggiore flessibilità tra il rullo e il nastro di ritorno per ridurre le vibrazioni e l'usura da contatto.

Prodotti per sistemi di trasporto abbinati

Serie di nastri trasportatori

YUFENG è in grado di fornire nastri trasportatori in tessuto, nastri trasportatori con cavi in acciaio, nastri trasportatori per pareti laterali, nastri trasportatori per tubi, nastri trasportatori con motivi e nastri trasportatori con parte superiore ruvida per sistemi completi di trasporto di materiali sfusi.

Altri rulli trasportatori

I prodotti di supporto includono tenditori a conca, tenditori a impatto, tenditori autoallineanti e le relative staffe e supporti di supporto.

Accessori in gomma

Possono essere forniti fogli di gomma resistenti all'usura, gomma del battiscopa del trasportatore, adesivi per la riparazione della vulcanizzazione e kit di toppe per l'installazione, la manutenzione e la riparazione sul campo del trasportatore.

Serie di tubazioni in HDPE

Il tubo dell'acqua in HDPE e il tubo per draga in HDPE possono essere forniti per applicazioni ausiliarie di trasporto di acqua e liquami in progetti minerari e industriali.

Elaborazione personalizzata

Il diametro del rullo, lo spessore della parete, le dimensioni dell'albero, la struttura di tenuta e altri parametri possono essere regolati in base ai disegni esecutivi del cliente e ai requisiti del trasportatore.

Imballaggio e stoccaggio

Rulli di ritorno di piccolo diametro

I rulli di ritorno da 76, 89 e 108 mm possono essere impacchettati con filo di acciaio, dotati di cappucci protettivi su entrambe le estremità dell'albero e imballati in solide casse di legno per il trasporto internazionale.

Rulli di ritorno pesanti e grandi

I rulli da 168, 194 e 219 mm possono essere disposti su pallet di legno, avvolti con pellicola di plastica protettiva e fissati per il trasporto in container per ridurre graffi e corrosione sulla superficie.

Rulli di ritorno in plastica HDPE

I rulli in HDPE possono essere separati con schiuma o altri materiali ammortizzanti per ridurre collisioni superficiali e danni durante il carico, lo scarico e il trasporto.

Requisiti di archiviazione

I rulli di ritorno devono essere immagazzinati orizzontalmente su pallet con un'altezza di impilamento consigliata non superiore a 1,2 m. In caso di stoccaggio all'aperto, è necessario utilizzare un telone impermeabile ed evitare l'esposizione prolungata all'acqua piovana.

Come selezionare il rullo tenditore di ritorno corretto

Larghezza del nastro trasportatore

Fornire la larghezza del nastro trasportatore e le dimensioni del telaio esistente in modo da poter confermare la lunghezza appropriata del rullo, la configurazione dell'albero e la dimensione della staffa.

Tipo di rullo di ritorno

I rulli di ritorno a disco piatti, a V, a spirale, in HDPE e in gomma devono essere selezionati in base ai requisiti di tracciamento del nastro, all'adesione del materiale, all'umidità e alle condizioni di corrosione.

Ambiente di lavoro

Fornire informazioni su miniere, porti, ambienti chimici o altri ambienti di lavoro, tra cui umidità, nebbia salina, esposizione chimica e condizioni di temperatura. Ciò aiuta a determinare il materiale del guscio e il trattamento superficiale appropriati.

Adesione materiale

Quando argilla bagnata, fango o materiale appiccicoso tendono a rimanere sul lato di ritorno del nastro, si può prendere in considerazione un rullo di ritorno a spirale autopulente per ridurre l'accumulo di materiale.

Requisito di tracciamento del nastro

Per le linee di trasporto a lunga distanza con tendenza alla deviazione del nastro, i rulli di ritorno centratori di tipo V possono essere valutati come parte della disposizione di allineamento del lato di ritorno.

Richiedi un preventivo per la restituzione del rullo tenditore

Parametri tecnici richiesti

Per un preventivo accurato, fornire la larghezza del nastro trasportatore, il diametro esterno del rullo, il tipo di tenditore di ritorno (piatto, a V, a spirale o HDPE) abbinato, l'ambiente di lavoro, le caratteristiche del materiale, la quantità totale dell'ordine e la porta di consegna prevista.

Gli ingegneri tecnici YUFENG possono valutare il diametro appropriato del rullo, il materiale del guscio, la configurazione dei cuscinetti, la struttura di tenuta e la staffa di supporto in base all'effettivo sistema di trasporto.

Informazioni di contatto globali YUFENG

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Cellulare

+86 15318787602

Indirizzo della fabbrica

Xiagou Villege, ETDZ, Qingdao, Shandong, Cina

View as

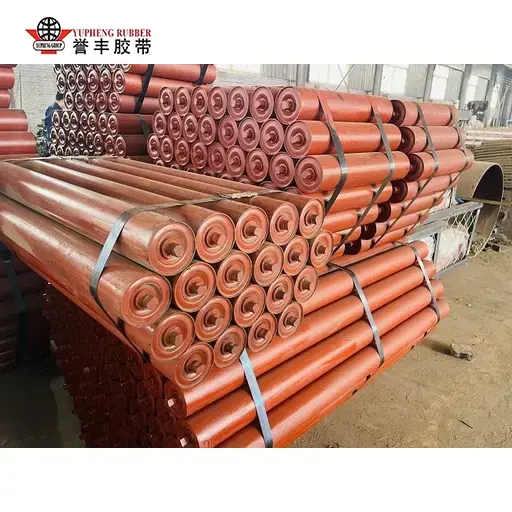

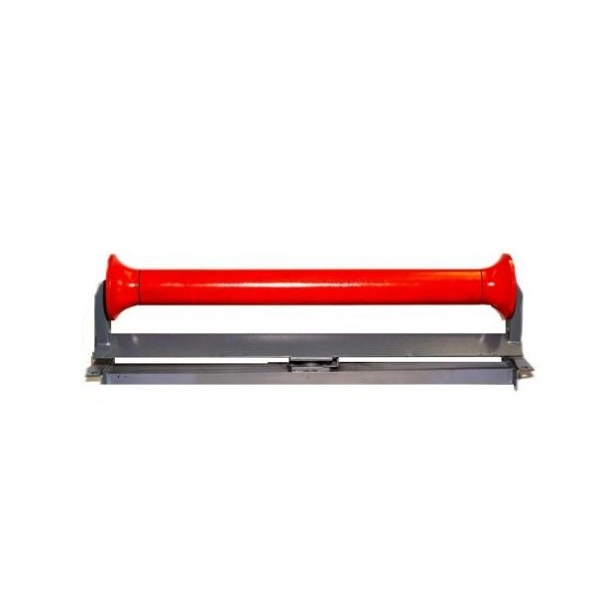

Rullo tenditore di ritorno piatto

Supportando il lato di ritorno dei trasportatori a nastro, il rullo tenditore di ritorno piatto YUFENG fornisce una guida fluida del nastro e un funzionamento affidabile a bassa resistenza per i sistemi di movimentazione di miniere, cemento, cereali e materiali sfusi. Grazie al controllo di qualità dell'intero processo, dalla lavorazione dei tubi di acciaio al bilanciamento dinamico, aiuta a ridurre l'usura irregolare del nastro e a mantenere prestazioni stabili del trasportatore nelle applicazioni leggere, medie e pesanti.

Visualizza altro >> Invia richiesta >>

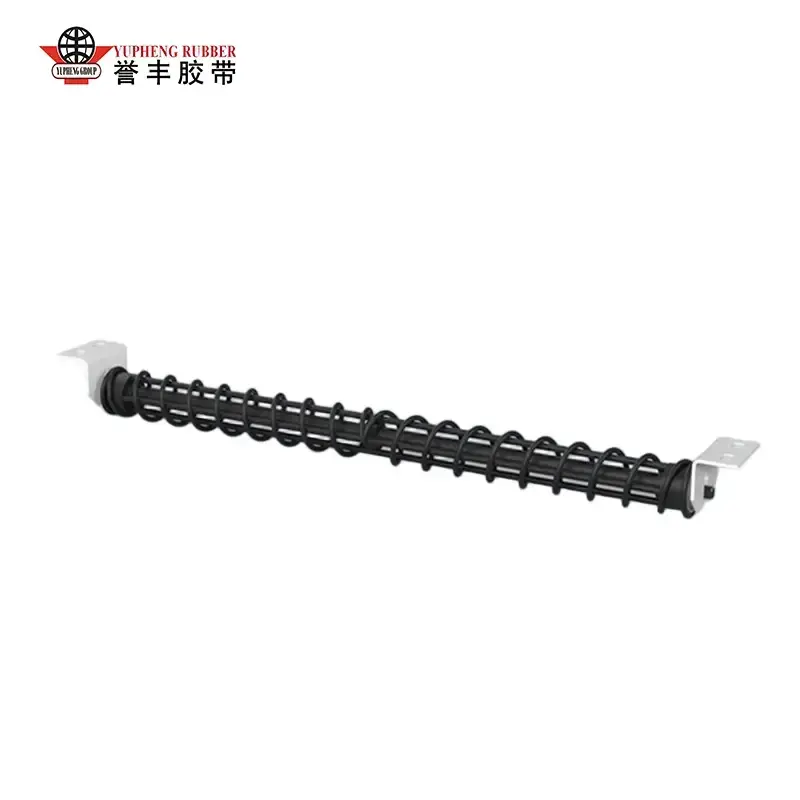

Rullo tenditore di ritorno a spirale

Le prestazioni autopulenti rendono il rullo tenditore di ritorno a spirale YUFENG ideale per i trasportatori che movimentano materiali bagnati, appiccicosi e soggetti ad accumuli. La sua struttura a spirale aiuta a rimuovere il materiale aderente dalla superficie di ritorno del nastro, riducendo la deviazione del nastro, i tempi di inattività per la pulizia e le esigenze di manutenzione. Testato sul campo in applicazioni per carbone, cemento, porti e energia termica, fornisce un supporto stabile a lungo termine per i sistemi di trasporto per carichi pesanti.

Visualizza altro >> Invia richiesta >>

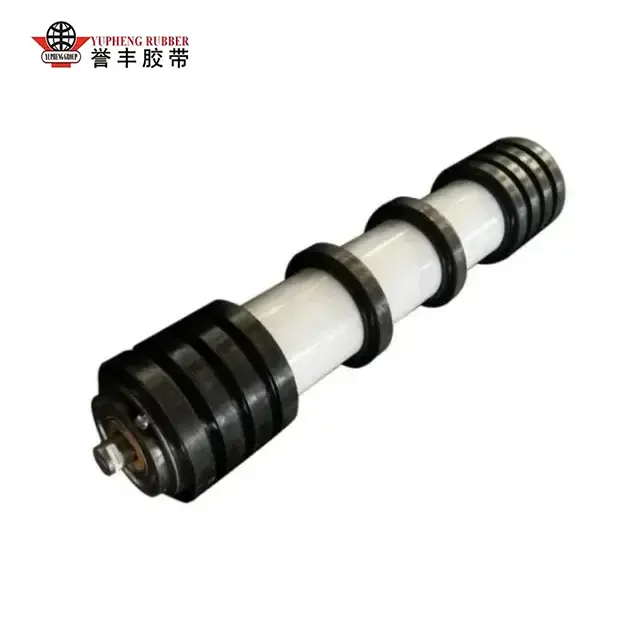

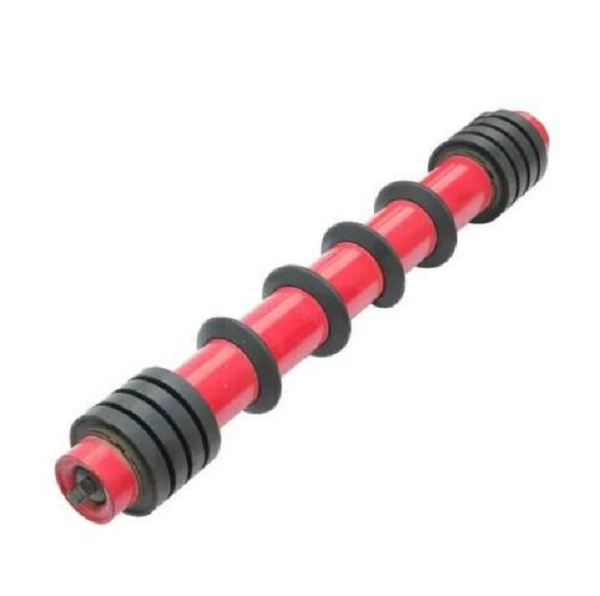

Rullo tenditore di ritorno del disco in gomma

Progettato per ambienti di trasporto appiccicosi e soggetti a residui, il rullo tenditore di ritorno con disco in gomma YUFENG utilizza una struttura a disco in gomma elastica distanziata per migliorare la pulizia e la protezione del nastro sulle sezioni di ritorno. Il suo design di tenuta fornisce prestazioni affidabili contro polvere, impermeabilità e anticorrosione da -42°C a +68°C, contribuendo a ridurre l'accumulo di materiale, la deviazione del nastro e la frequenza di manutenzione nelle industrie minerarie, portuali, del cemento e dell'energia.

Visualizza altro >> Invia richiesta >>

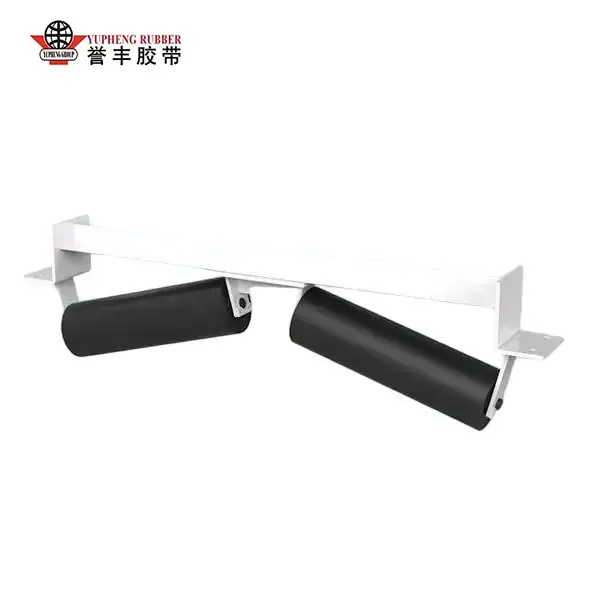

V Rullo tenditore di ritorno

Progettato per sistemi di ritorno del trasportatore a lunga distanza e per carichi pesanti, il rullo tenditore di ritorno YUFENG V fornisce il centraggio automatico del nastro e un supporto stabile attraverso la sua struttura a rulli simmetrici a forma di V. Il suo avanzato sistema di tenuta protegge i cuscinetti da polvere, acqua e ambienti difficili, riducendo al tempo stesso la deviazione della cinghia, l'usura dei bordi e i requisiti di manutenzione. Adatto per applicazioni di trasporto di carbone, miniere, cemento e materiali sfusi da -40°C a +70°C.

Visualizza altro >> Invia richiesta >>

YUFENG è un produttore e fornitore professionale Rullo tenditore di ritorno in Cina. Abbiamo un team di vendita esperto, tecnici professionisti e un team di assistenza post-vendita.

Consigli sulle notizie

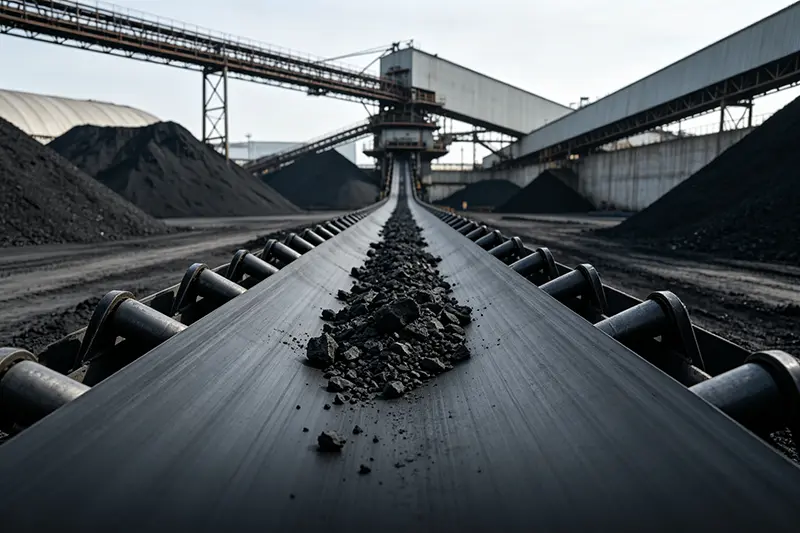

Vantaggi dei nastri trasportatori a corda d'acciaio Visualizza altro >>

Grande lotto di nastri trasportatori a corda d'acciaio esportati in Senegal per supportare il trasporto di materiale minerario Visualizza altro >>

I clienti minerari d'oltremare visitano la nostra fabbrica per una comunicazione approfondita e una negoziazione di cooperazione sul nastro trasportatore Visualizza altro >>

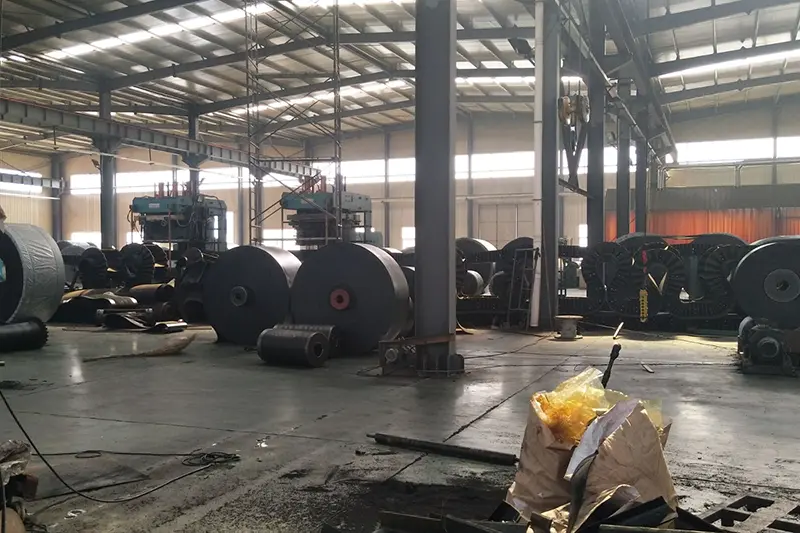

Processo di produzione di nastri trasportatori in gomma Visualizza altro >>

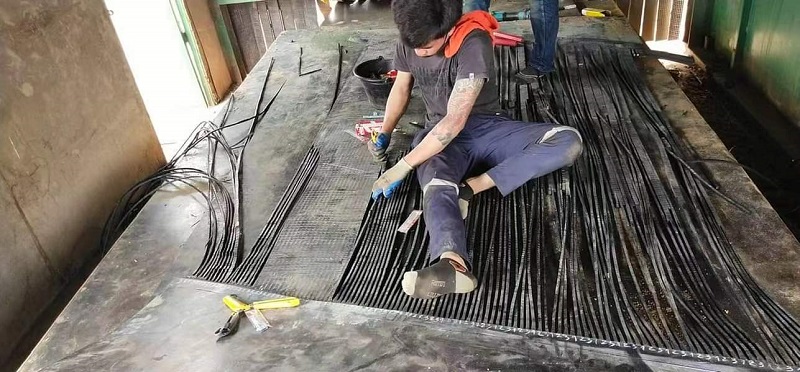

Il team post-vendita locale della Tailandia fornisce il servizio di giunzione del nastro trasportatore con cavo d'acciaio in loco per il cliente minerario Visualizza altro >>
