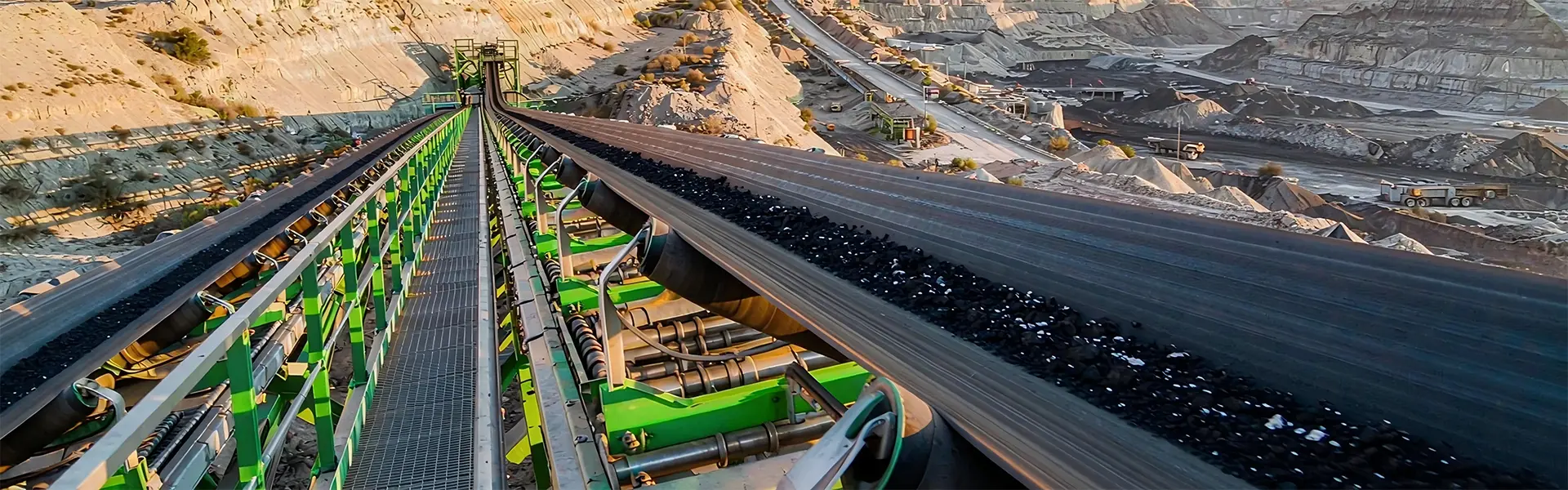

Rullo trasportatore diretto in fabbrica con elevata capacità di carico e rotazione regolare

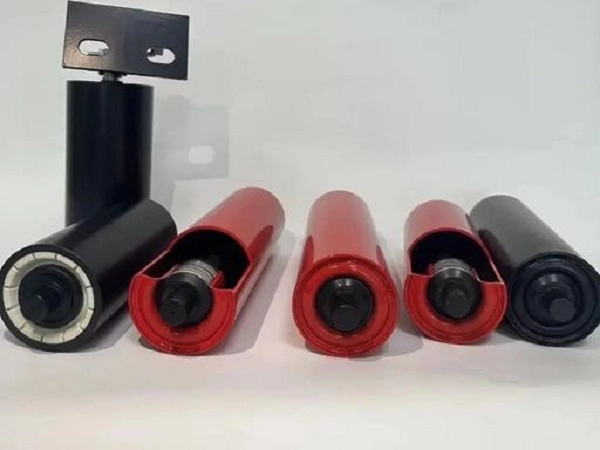

YUFENGRullo trasportatore, noto anche come tenditore del trasportatore, è un componente portante e di guida utilizzato nei sistemi di trasporto a nastro. Supporta il nastro carico, riduce la resistenza allo scorrimento e aiuta a mantenere un movimento stabile del nastro durante il trasporto continuo del materiale.
YUFENG produce industriale rulliutilizzando tubi di acciaio a pareti spesse, alberi pieni, cuscinetti di precisione e strutture di tenuta multistrato. La gamma di prodotti comprende rulli standard in acciaio, rulli anticorrosione in HDPE, rulli d'impatto in PU, rulli conca, rulli di ritorno, rulli autoallineanti e rulli autopulenti a spirale per miniere, cemento, porti, centrali elettriche, impianti chimici e altre applicazioni di movimentazione di materiali sfusi.
La configurazione dei rulli deve essere selezionata in base alla larghezza del nastro, alle dimensioni dei pezzi di materiale, all'impatto del carico, all'ambiente operativo e alla struttura del trasportatore. YUFENG fornisce diversi diametri, materiali del guscio, configurazioni di cuscinetti e strutture di tenuta per requisiti specifici del progetto.
Tipi di rulli in base alle condizioni di lavoro
Il materiale del guscio e il design strutturale influiscono direttamente sulla capacità di carico del rullo, sulla resistenza alla corrosione, sull'assorbimento degli urti e sulla durata operativa. YUFENG fornisce diverse costruzioni di rulli per diversi ambienti di trasporto.
| Tipo di rullo | Caratteristica fondamentale | Condizioni di lavoro applicabili |
|---|---|---|
| Rullo trasportatore in acciaio al carbonio | Elevata capacità di carico, forte resistenza agli urti e costi operativi stabili | Miniere, cementifici, centrali termoelettriche e trasporto di materiali pesanti sfusi |
| Rullo trasportatore in plastica HDPE | Leggero, antiruggine, resistente agli acidi e agli alcali con basso rumore di funzionamento | Porti costieri, impianti chimici e ambienti minerari umidi a cielo aperto |
| Rullo di impatto in ritardo di PU | Gli anelli elastici tampone in PU assorbono l'impatto del materiale e riducono i danni alla cinghia | Punti di scarico del frantoio e aree di carico di materiali ad alto impatto |
I rulli in acciaio al carbonio sono comunemente utilizzati per i trasporti pesanti grazie alla loro resistenza strutturale. I rulli in HDPE sono più adatti nei casi in cui la corrosione, la nebbia salina o l'esposizione chimica rappresentano un problema. I rulli d'impatto in PU sono posizionati nei punti di carico dove materiali grandi o taglienti possono creare forze d'impatto concentrate sul nastro trasportatore.
Specifiche dei rulli per diversi sistemi di trasporto
YUFENG fornisce diametri esterni standard dei rulli di 76, 89, 108, 114, 133, 168, 194 e 219 mm. I rulli possono essere abbinati a larghezze di nastro trasportatore comprese tra circa 500 e 2400 mm, con lunghezza del rullo e spessore della parete disponibili in base ai disegni del telaio del trasportatore e ai requisiti di carico.
La gamma di rulli è compatibile con le comuni strutture di trasporto DTII e TD75 e può essere utilizzata con nastri trasportatori in tessuto, nastri trasportatori in corda d'acciaio, nastri trasportatori a pareti laterali e nastri trasportatori per tubi.

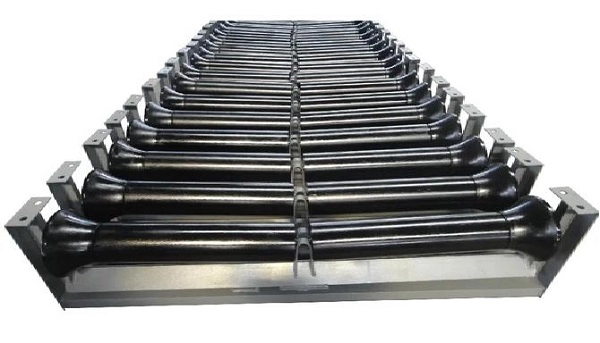

Configurazioni
Rullo portante a valle
Un set di rulli per conche utilizza normalmente tre rulli per formare una conca di trasporto a 30°, 35° o 45°. Supporta il nastro superiore carico e aiuta a mantenere la forma del nastro richiesta per il trasporto di carbone, sabbia, calcare e altri materiali sfusi.
Rullo di impatto in ritardo di PU
Intorno al corpo del rullo sono installati anelli elastici in PU per assorbire l'energia dell'impatto nei punti di carico del materiale. Ciò riduce l'impatto concentrato sul nastro trasportatore ed è adatto per lo scarico del frantoio e altre applicazioni a caduta elevata.
Rullo autoallineante
I rulli autoallineanti utilizzano rulli guida su entrambi i lati per aiutare a correggere la deviazione del nastro durante il funzionamento. Sono comunemente installati su lunghe linee di trasporto dove l'allineamento continuo del nastro è importante per ridurre le perdite di materiale e l'usura dei bordi.
Ritorno al rullo parallelo
Un rullo di ritorno sostiene il nastro inferiore scarico mentre ritorna verso la sezione di trasmissione. I rulli paralleli standard possono essere utilizzati per le sezioni di ritorno convenzionali, mentre le disposizioni di ritorno di tipo V possono fornire ulteriore supporto per il tracciamento del nastro.
Rullo anticorrosione in HDPE
Il guscio in HDPE non arrugginisce come l'acciaio al carbonio convenzionale e fornisce resistenza alla nebbia salina, all'umidità e ad agenti chimici selezionati. È adatto per terminali costieri, impianti chimici e altri ambienti operativi corrosivi.
Rullo a spirale autopulente
La superficie del rullo elicoidale aiuta a rimuovere l'argilla appiccicosa, la sabbia bagnata e altri materiali che potrebbero aderire al nastro. Questo design può ridurre l'accumulo di materiale attorno al rullo e ridurre il rischio di inceppamento del rullo nelle applicazioni di trasporto umido.

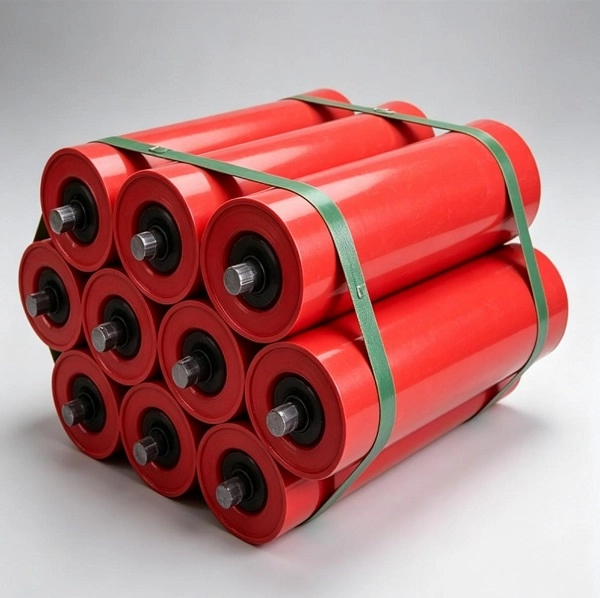

Materiali e struttura del rullo
YUFENG seleziona il guscio del rullo, l'albero, i cuscinetti e i componenti di tenuta in base al carico previsto e all'ambiente operativo. La combinazione di questi componenti determina la resistenza allo scorrimento, le prestazioni di tenuta e la durata del rullo.
Guscio del rullo
I rulli in acciaio al carbonio possono utilizzare tubi in acciaio Q235, mentre i rulli in HDPE utilizzano materiale HDPE vergine. È disponibile anche la struttura a guscio in acciaio inossidabile 304 per applicazioni che richiedono ulteriore resistenza alla corrosione.
Albero a rulli
L'albero in acciaio massiccio trafilato a freddo 45# viene utilizzato per costruzioni standard per carichi pesanti. L'albero pieno fornisce resistenza alla flessione e alla deformazione sotto carico continuo.
Cuscinetto
I cuscinetti a sfere a gola profonda con gioco C3 vengono utilizzati per supportare una rotazione regolare. I cuscinetti nazionali ad alta precisione e i cuscinetti SKF o FAG importati possono essere selezionati in base ai requisiti del progetto.
Sistema di tenuta
Il rullo può utilizzare una struttura a labirinto multicanale in nylon abbinata a guarnizioni di tenuta in gomma. La disposizione di tenuta è progettata per ridurre l'ingresso di polvere e acqua nella cavità del cuscinetto e trattenere il grasso lubrificante attorno al cuscinetto.
Opzioni di rulli personalizzati
Progetti di trasportatori diversi richiedono dimensioni e configurazioni di rulli diverse. YUFENG può personalizzare il rullo in base alla larghezza del nastro, alle dimensioni del telaio, alle caratteristiche del materiale e alle condizioni ambientali.
Materiale della calotta
Le opzioni disponibili includono acciaio al carbonio Q235, HDPE e acciaio inossidabile 304 per diversi requisiti di carico e corrosione.
Trattamento superficiale
Le opzioni di superficie includono verniciatura a polvere elettrostatica, zincatura a caldo e rivestimento completo in PU. Il trattamento appropriato può essere selezionato in base ai requisiti di corrosione, impatto e servizio.
Struttura di tenuta
Sono disponibili strutture di tenuta a labirinto composito doppie e triple per applicazioni con diversi livelli di esposizione a polvere e acqua.
Configurazione dei cuscinetti
I cuscinetti nazionali ad alta precisione o i cuscinetti SKF/FAG C3 importati possono essere specificati in base alle prestazioni operative richieste e al budget del progetto.
Condizioni di lavoro speciali
Possono essere fornite configurazioni di rulli a bassa temperatura, ignifughi e antistatici per miniere sotterranee specializzate e altri ambienti impegnativi.
Accessori di supporto
YUFENG può anche fornire staffe a rulli e telai di supporto abbinati in base alla struttura del trasportatore, semplificando l'abbinamento dei componenti durante l'installazione del sistema.
Prestazioni dei rulli per il funzionamento continuo
I rulli trasportatori funzionano continuamente mentre il nastro è in funzione, quindi la protezione dei cuscinetti, la resistenza alla rotazione e la concentricità sono considerazioni importanti per l'acquisto. YUFENG utilizza processi di lavorazione e assemblaggio controllati per mantenere la geometria dei rulli e le prestazioni di funzionamento costanti.
| Articolo di prestazione | Requisito standard | Norma di prova |
|---|---|---|
| Coefficiente di resistenza alla rotazione | ≤0,008 | ISO15365 |
| Grado di ingresso di polvere e acqua | IP65 | Norma di prova IP |
| Durata di servizio del carico nominale | ≥30.000 ore di lavoro | Test di invecchiamento accelerato in fabbrica |
| Concentricità del guscio del rullo | ≤0,5 mm | Prova del comparatore |
| Cuscinetto anti-età | ≥5.000 ore di test ad alta temperatura | Test di laboratorio interno |
| Capacità di carico statico assiale | 1,5 volte il carico nominale senza deformazione | Prova di pressione statica |
Le prestazioni effettive dipendono dal diametro del rullo, dallo spessore del mantello, dalla scelta del cuscinetto, dal carico, dalla velocità del nastro e dall'ambiente operativo. I dati dei test di fabbrica possono essere forniti in base alla configurazione del rullo selezionata.

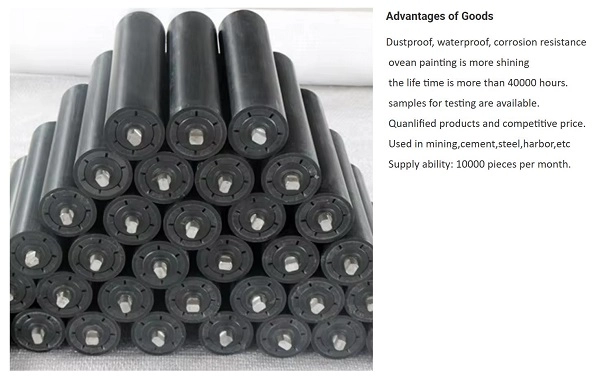

Controllo di qualità e standard di produzione
I rulli trasportatori YUFENG sono fabbricati secondo i requisiti applicabili delle apparecchiature di trasporto e gli standard internazionali e nazionali pertinenti, tra cui CEMA, GB/T 10595 e ISO 15365. I prodotti minerari ed di esportazione applicabili possono anche essere forniti con la corrispondente documentazione di ispezione e certificazione.
La documentazione di qualità disponibile può includere la certificazione di gestione della qualità ISO 9001, la documentazione CE, i rapporti di ispezione delle materie prime SGS, la documentazione sui test di sicurezza delle miniere di carbone e i rapporti sui test di resistenza alla rotazione in fabbrica e di durata di servizio, a seconda della configurazione del rullo e del mercato di destinazione.
Ispezione delle materie prime prima dell'assemblaggio
L'affidabilità dei rulli dipende in larga misura dalla qualità del tubo in acciaio, dell'albero, dei cuscinetti e dei componenti di tenuta. YUFENG ispeziona i materiali in entrata prima che entrino nel processo di assemblaggio per ridurre il rischio di guasti prematuri ai cuscinetti, deformazione dell'albero e difetti del guscio.
Ispezione dei tubi in acciaio
I tubi d'acciaio vengono controllati per verificarne la consistenza dimensionale e la qualità strutturale. Tubi di qualità inferiore a parete sottile o riciclati non idonei non sono accettati per la produzione standard di rulli per carichi pesanti.
Ispezione dell'albero
Gli alberi pieni vengono ispezionati per dimensioni e precisione di lavorazione per mantenere il corretto posizionamento dei cuscinetti e la concentricità dei rulli.
Ispezione dei cuscinetti
Prima del montaggio vengono controllate le caratteristiche di rotazione e i requisiti prestazionali applicabili dei cuscinetti.
Ispezione dell'assemblaggio
I rulli completati vengono sottoposti a test di resistenza alla rotazione e relativi test di campionamento prima del rilascio. Ciò aiuta a identificare resistenze di funzionamento anomale, problemi di tenuta o deviazioni di assemblaggio prima della spedizione.
Applicazioni nel trasporto di materiali sfusi
YUFENG Roller è progettato per sistemi di trasporto a nastro utilizzati in settori in cui è richiesta la movimentazione continua di materiali sfusi. Il tipo e il materiale dei rulli vengono selezionati in base all'ambiente di trasporto e alla struttura del nastro.
Estrazione mineraria ed estrattiva
I rulli concavi, i rulli d'urto e i rulli autoallineanti in acciaio al carbonio vengono utilizzati per sistemi di trasporto di carbone, minerali, calcare e aggregati con carichi pesanti ed elevato impatto dei materiali.
Cemento e materiali da costruzione
I rulli supportano il trasporto continuo di calcare, clinker, sabbia, ghiaia e altri materiali abrasivi attraverso le linee di frantumazione e di produzione del cemento.
Porti e terminal per rinfuse
I rulli anticorrosione in HDPE possono essere selezionati per ambienti costieri dove l'umidità e la nebbia salina possono accelerare la corrosione dei componenti in acciaio convenzionali.
Impianti chimici
È possibile prendere in considerazione la costruzione di rulli in HDPE o acciaio inossidabile laddove i componenti del trasportatore sono esposti all'umidità o ad ambienti chimici corrosivi selezionati.
Impianti elettrici e industriali
I rulli in acciaio per carichi pesanti e i rulli d'urto possono supportare sistemi di trasporto di carbone, cenere, scorie e altri materiali sfusi a seconda della temperatura e delle caratteristiche del materiale.
Installazione e sostituzione dei rulli
I rulli trasportatori YUFENG utilizzano una pratica struttura ad albero e staffa che consente l'installazione e la sostituzione di routine senza modifiche complesse al telaio del trasportatore.
Nuova installazione del trasportatore
Le staffe di supporto dei rulli sono fissate al telaio del trasportatore in base alla spaziatura di progetto. Gli alberi dei rulli vengono quindi allineati con i fori di montaggio della staffa e fissati con i perni o i bulloni specificati. Il rullo completato dovrebbe ruotare liberamente senza resistenza anomala.
Sostituzione del rullo usurato
Il trasportatore deve essere arrestato e isolato dalla fonte di alimentazione prima della manutenzione. Dopo aver rimosso i componenti di bloccaggio dell'albero, il rullo danneggiato può essere rimosso e sostituito con una nuova unità. La rotazione deve essere controllata prima che il trasportatore venga rimesso in servizio.
Disposizione dei rulli d'impatto
Per le aree di carico del frantoio, è possibile disporre da tre a cinque gruppi di rulli d'impatto in PU entro circa 5 m dal punto di carico per distribuire le forze d'impatto e ridurre i danni concentrati sul nastro.
Prodotti per sistemi di trasporto abbinati
YUFENG fornisce rulli insieme ad altri componenti per la movimentazione di materiali sfusi per progetti che richiedono appalti coordinati. I prodotti corrispondenti possono essere selezionati in base alla stessa progettazione del trasportatore e alle stesse condizioni operative.
Serie di nastri trasportatori
I nastri disponibili includono nastri trasportatori in tessuto, nastri trasportatori a corda d'acciaio, nastri trasportatori per pareti laterali, nastri trasportatori per tubi, nastri con motivi e nastri con superficie ruvida.
Accessori per rulli
A seconda della configurazione del telaio del trasportatore possono essere forniti supporti per rulli di conca, di ritorno, autoallineanti e di impatto e supporti di supporto.
Accessori in gomma
Per l'installazione e la manutenzione del trasportatore sono disponibili fogli in gomma resistenti all'usura, battiscopa del trasportatore, adesivi per riparazioni e materiali di rappezzatura.
Prodotti per tubazioni in HDPE
I tubi dell'acqua in HDPE e i tubi per draga possono essere forniti per esigenze di trasporto di fluidi ausiliari in progetti minerari e industriali.
Elaborazione personalizzata
Il diametro del rullo, lo spessore della parete, le dimensioni dell'albero e la struttura di tenuta possono essere regolati in base ai disegni del cliente e ai requisiti delle condizioni di lavoro.

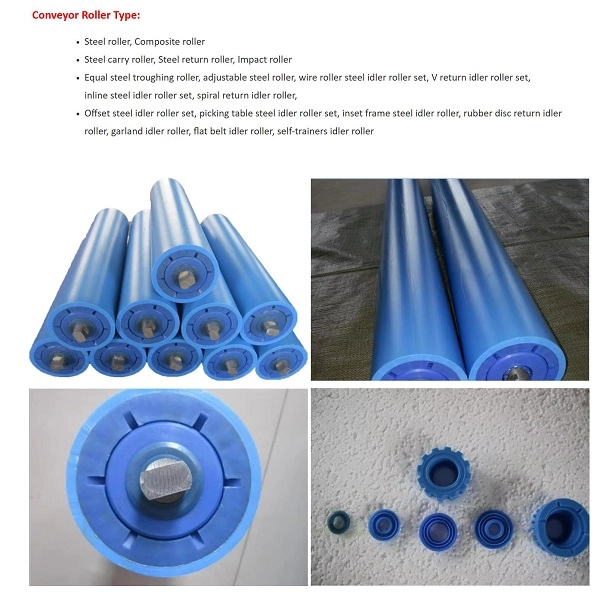

Imballaggio per spedizioni internazionali
YUFENG utilizza diverse strutture di imballaggio in base al diametro del rullo, al peso e al materiale per ridurre collisioni, umidità e danni alla superficie durante il trasporto.
Rulli di piccolo diametro
I rulli da 76, 89 e 108 mm possono essere impacchettati con filo di acciaio, dotati di cappucci protettivi su entrambe le estremità dell'albero e imballati in casse di legno.
Rulli di grande diametro
I rulli pesanti da 168, 194 e 219 mm possono essere disposti su pallet di legno, avvolti con film plastico protettivo e fissati per il trasporto in container.
Rulli in HDPE
I rulli in HDPE possono essere separati con materiali ammortizzanti per ridurre la collisione e la deformazione della superficie durante la movimentazione.
Requisiti di archiviazione
I rulli devono essere immagazzinati orizzontalmente su pallet con un'altezza di impilamento consigliata non superiore a 1,2 m. Lo stoccaggio all'aperto deve utilizzare una copertura impermeabile ed evitare l'esposizione prolungata alla pioggia e alla luce solare diretta.
Come selezionare il rullo trasportatore corretto
Per una selezione accurata dei rulli, gli acquirenti devono fornire la larghezza del nastro trasportatore corrispondente, il diametro esterno del rullo richiesto, il tipo di rullo, l'ambiente di lavoro, le caratteristiche del materiale e la quantità dell'ordine. Per le applicazioni ad impatto, anche la dimensione del pezzo di materiale e l'altezza di carico sono importanti perché determinano la capacità di assorbimento dell'impatto richiesta.
YUFENG può consigliare una configurazione di rulli adeguata in base a questi parametri operativi e fornire un preventivo di fabbrica secondo le specifiche confermate.
Supporto per la produzione di rulli YUFENG
YUFENG produce rulli industriali e relativi componenti per la movimentazione di materiali sfusi per applicazioni minerarie, cementizie, portuali, chimiche e di altro tipo. La gamma di prodotti comprende rulli in acciaio standard, rulli in HDPE, rulli d'urto in PU e configurazioni di rulli specializzate per diverse strutture di trasporto.
Per ordini all'ingrosso, YUFENG fornisce conferma delle specifiche, elaborazione personalizzata, ispezione delle materie prime, test di fabbrica, imballaggio per l'esportazione e supporto tecnico. I rulli trasportatori possono anche essere forniti insieme a nastri trasportatori, staffe, accessori in gomma e prodotti per tubazioni in HDPE per l'approvvigionamento di progetti coordinati.
Richiedi un preventivo sui rulli
Per ricevere un preventivo accurato, fornire la larghezza del nastro trasportatore, il diametro esterno del rullo, il tipo di rullo come conca, impatto, autoallineante o di ritorno, l'ambiente di lavoro, la quantità totale e il porto di destinazione. Se disponibili, possono essere forniti anche i disegni del telaio del trasportatore o le dimensioni dei rulli esistenti per la corrispondenza delle specifiche.
Informazioni di contatto globali YUFENG
E-mail: jayce@yuphengbelt.com
WhatsApp/WeChat/Mobile: +86 15318787602
Indirizzo della fabbrica:Villaggio Xiagou, ETDZ, Qingdao, Shandong, Cina
- View as

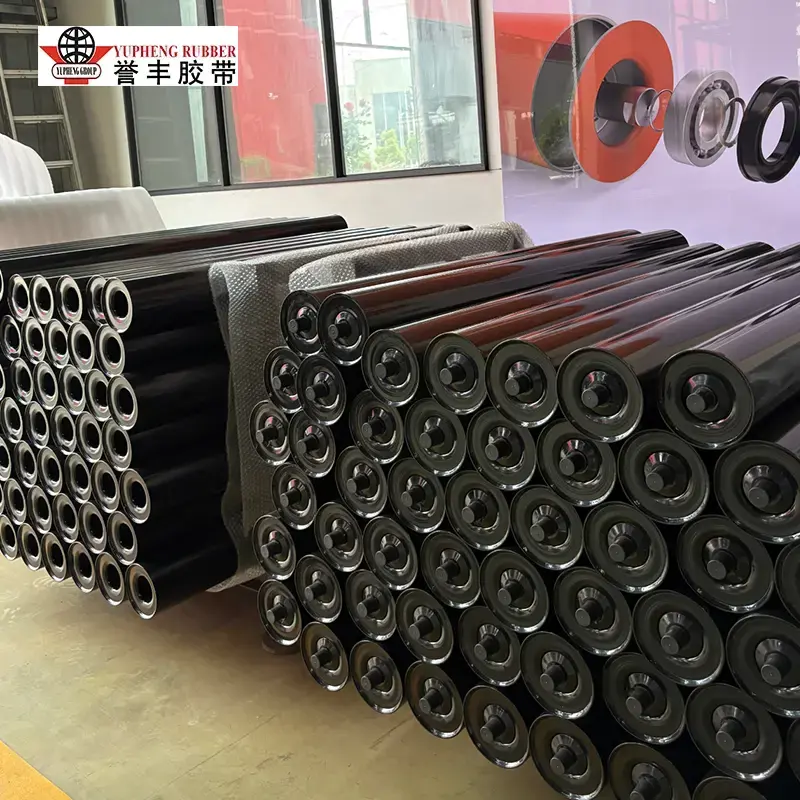

Rullo tenditore a conca
Costruito per il trasporto di materiali sfusi per carichi pesanti, il rullo tenditore a conca YUFENG fornisce un supporto stabile del nastro e il trasporto del carico per sistemi di trasporto minerari, di energia termica, di cemento, di cereali e portuali. Prodotto secondo gli standard CEMA, ISO e MT/T 821, è dotato di tenuta a labirinto multistrato per proteggere i cuscinetti da polvere, acqua e fanghi. Disponibili con angoli di conca da 20°, 35° e 45° per esigenze di trasporto personalizzate.

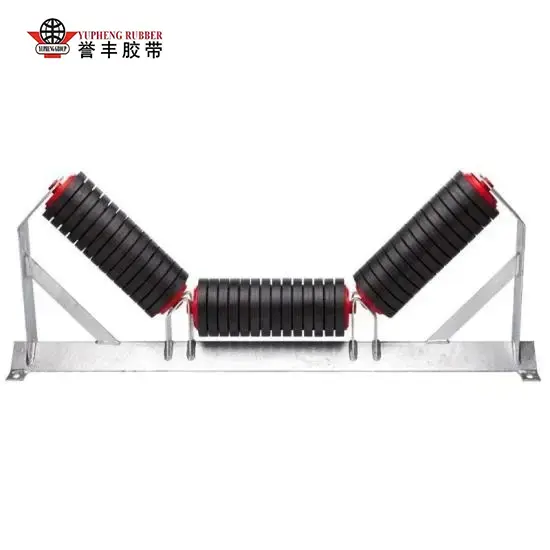

Rullo tenditore di uguale lunghezza
Il supporto simmetrico a tre rulli rende il rullo tenditore di trogola di uguale lunghezza YUFENG una soluzione di trasporto affidabile per i trasportatori di materiali sfusi. Progettato per applicazioni minerarie, di energia termica, di cemento, di cereali e portuali, è dotato di tenuta a labirinto multistrato per proteggere i cuscinetti interni da polvere, acqua e liquami. Disponibili con angoli di canale di 20°, 35° e 45° per un trasporto stabile e ad alta capacità.

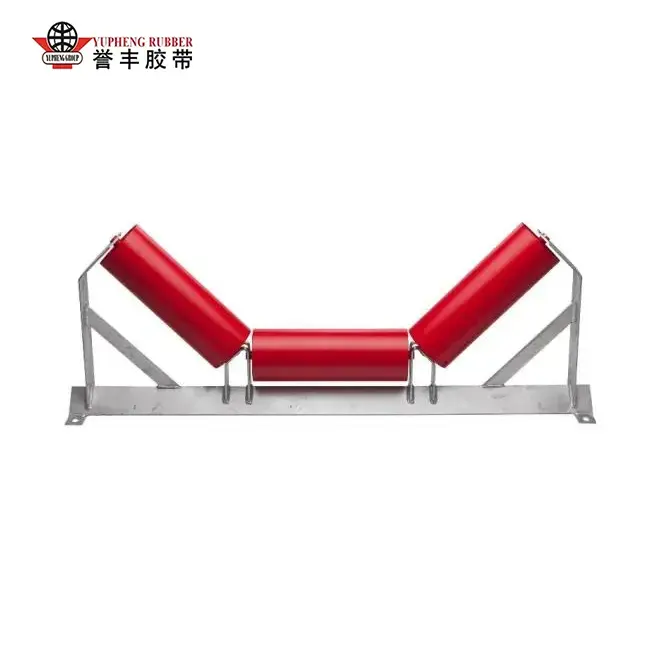

Rullo tenditore per conca per impieghi gravosi
Progettato per il trasporto di materiali sfusi ad alto tonnellaggio, il rullo tenditore per conca per carichi pesanti YUFENG è dotato di un telaio rinforzato con cuscinetti a 3 rulli e un sistema di tenuta avanzato per ambienti difficili di miniere, energia, cemento e porti. Con opzioni di angolo di conca di 20°, 30°, 35° e 45°, supporta una maggiore capacità di trasporto riducendo al contempo le fuoriuscite di materiale e proteggendo i cuscinetti da polvere, fanghi, nebbia salina ed esposizione al calore.

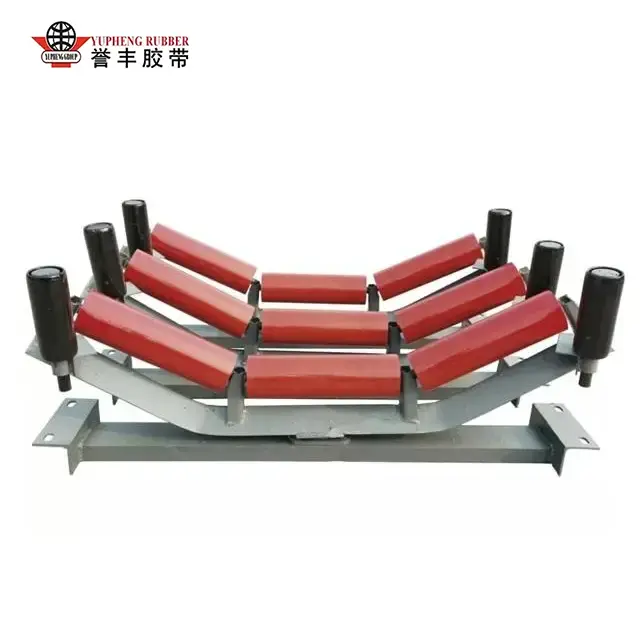

Tenditore di conca autoallineante
