Rullo tenditore di trasporto ad alte prestazioni per sistemi di nastri trasportatori

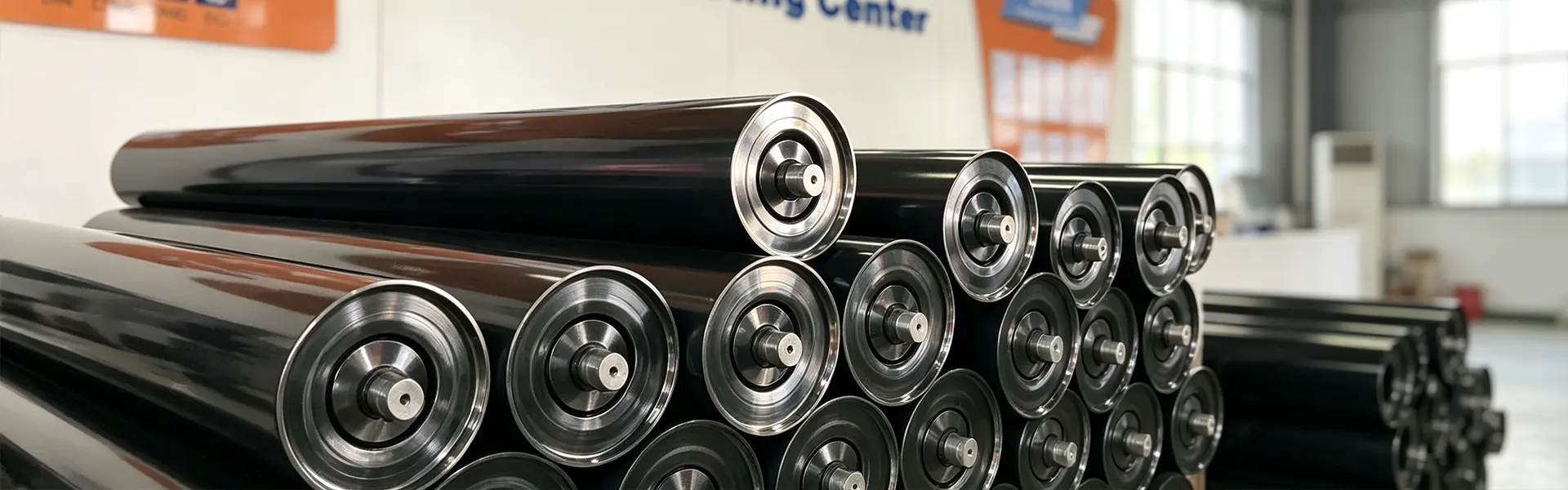

YUFENG Trasporto del rullo tenditore, noto anche come rullo portante o tenditore trasportatore, è il componente di supporto principale installato sulla sezione superiore di trasporto del materiale di un nastro trasportatore. Supporta il nastro trasportatore carico, mantiene il profilo della vasca progettato, riduce l'abbassamento del nastro e aiuta a mantenere centrati i materiali sfusi durante il trasporto continuo.

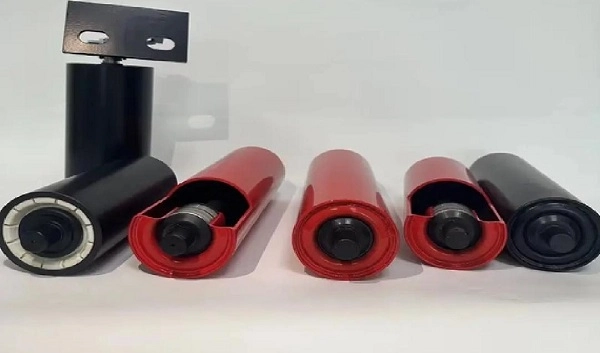

Il tenditore di trasporto è assemblato da un guscio del rullo in acciaio o HDPE, albero pieno, cuscinetto a gola profonda di precisione e sistema di tenuta multistrato. YUFENG fornisce tenditori in acciaio al carbonio, zincati, HDPE, PU, autoallineanti e a spirale per applicazioni minerarie, cementizie, portuali, di energia termica, chimiche e di altro tipo per il trasporto di materiali sfusi.

I diametri dei rulli disponibili includono 76, 89, 108, 114, 133, 168, 194 e 219 mm, con lunghezza del rullo, spessore della parete, configurazione del cuscinetto e trattamento superficiale personalizzabili in base ai disegni del trasportatore e alle condizioni di lavoro.

Tipi per materiale guscio

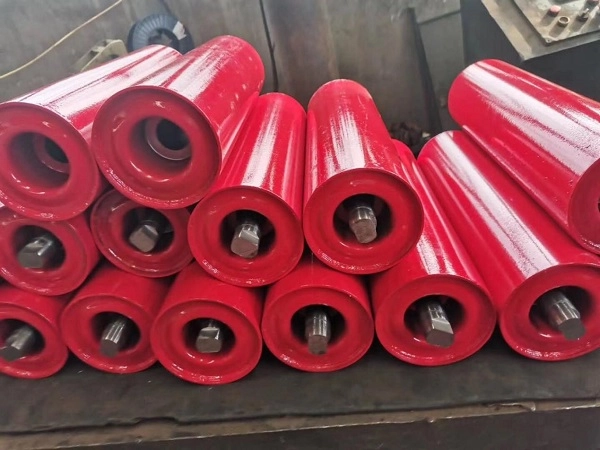

Tenditore di trasporto in acciaio al carbonio

Le rotelle di trasporto in acciaio al carbonio forniscono elevata capacità di carico, robustezza strutturale e resistenza agli urti per i sistemi di trasporto convenzionali per carichi pesanti. Sono adatti per miniere, cementifici, centrali termiche, aggregati e altre applicazioni di trasporto di materiali sfusi.

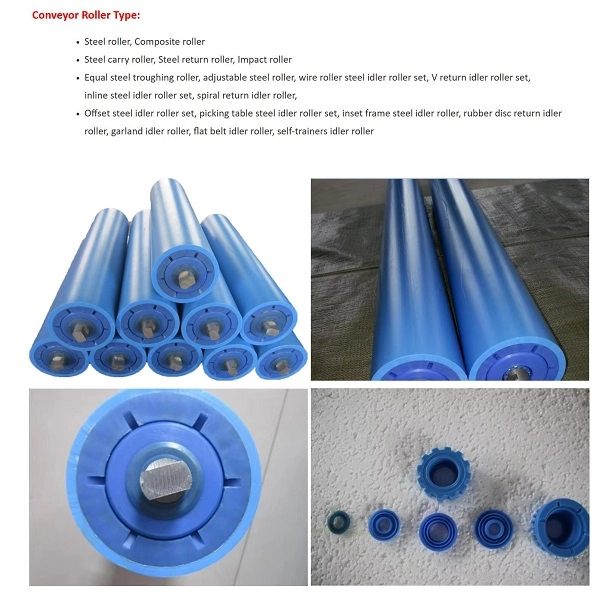

Tenditore di trasporto in HDPE

I tenditori di trasporto in HDPE utilizzano un guscio in polietilene ad alta densità che non arrugginisce come i tradizionali rulli in acciaio. Forniscono resistenza all'umidità, alla nebbia salina e ad agenti acidi o alcalini selezionati, rendendoli adatti per porti costieri, impianti chimici e ambienti umidi minerari a cielo aperto.

Tenditore di trasporto in ritardo di PU

I tenditori di trasporto con rivestimento in PU utilizzano uno strato esterno in poliuretano elastico per assorbire parte dell'impatto del materiale nelle aree di carico a caduta elevata. Sono particolarmente adatti per le sezioni di alimentazione del frantoio dove materiali grandi o taglienti possono creare un impatto concentrato sul nastro trasportatore.

Tipo di rullo	Caratteristica fondamentale	Condizioni di lavoro applicabili
Tenditore di trasporto in acciaio al carbonio	Elevata capacità di carico, forte resistenza agli urti e costi stabili	Miniere, cementifici, energia termica e trasporti pesanti di merci sfuse
Tenditore di trasporto in HDPE	Antiruggine, resistente agli acidi e agli alcali, a basso rumore di funzionamento	Porti costieri, impianti chimici e ambienti umidi con nebbia salina
Tenditore di trasporto in ritardo di PU	Strato esterno elastico per assorbimento degli urti e protezione della cintura	Sezioni di alimentazione del frantoio e di tranciatura ad alto impatto

Configurazioni per diverse sezioni del trasportatore

Rullo tenditore per il trasporto della depressione

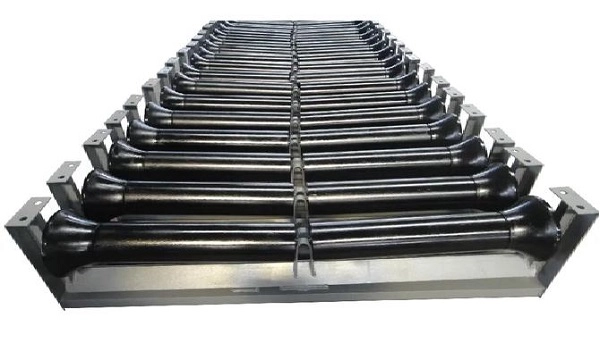

La disposizione con canale a tre rulli è la configurazione di trascinamento più utilizzata per la sezione con carico superiore di un trasportatore a nastro. Gli angoli di conca disponibili includono 30°, 35° e 45°, consentendo al nastro di formare una conca di trasporto più profonda e aumentando la sua effettiva capacità di ritenzione del materiale.

Rullo tenditore per il trasporto di impatti in ritardo di PU

Gli anelli tampone in PU sono avvolti attorno al corpo del rullo per ridurre l'impatto generato quando materiali in grandi quantità cadono sul trasportatore. Il rullo viene normalmente installato attorno all'alimentazione del frantoio e ad altri punti di carico ad alta caduta per ridurre i danni al nastro trasportatore.

Rullo tenditore di trasporto autoallineante

Il tenditore di trasporto autoallineante è dotato di rulli di guida verticali che aiutano a correggere la deviazione del nastro durante il funzionamento. Viene utilizzato su linee di trasporto a lunga distanza in cui il tracciamento del nastro è importante per ridurre l'usura dei bordi, le perdite di materiale e il trasporto instabile.

Rullo tenditore di trasporto zincato antiruggine

Il guscio del rullo riceve un trattamento superficiale zincato a caldo per migliorare la resistenza all'umidità e alla corrosione atmosferica. Questa configurazione è adatta per magazzini all'aperto, sistemi di stoccaggio e trasporto di materiali all'aperto esposti a condizioni di umidità.

Rullo tenditore di trasporto anticorrosione in HDPE

Il guscio in HDPE fornisce una superficie non metallica che evita la ruggine convenzionale dell'acciaio e offre resistenza ad ambienti corrosivi selezionati. È adatto per moli costieri, impianti chimici e altri luoghi in cui la nebbia salina o l'esposizione ad agenti chimici possono ridurre la durata dei normali rulli in acciaio.

Rullo tenditore da trasporto antiaderente a spirale

La superficie a spirale utilizza una struttura elicoidale convessa per facilitare la rimozione di argilla appiccicosa, sabbia bagnata e altro materiale aderente al nastro trasportatore. Questo design aiuta a ridurre l'accumulo di materiale attorno al rullo e può ridurre il rischio di blocco del rullo in condizioni di trasporto umido.

Specifiche

Diametro del rullo

YUFENG fornisce diametri esterni standard di 76, 89, 108, 114, 133, 168, 194 e 219 mm. Il diametro appropriato deve essere selezionato in base alla larghezza del nastro, alla velocità del nastro, al carico e alla struttura del trasportatore.

Larghezza del nastro trasportatore abbinata

La gamma di rulli di trasporto può essere abbinata a larghezze di nastro trasportatore di circa 500–2400 mm. La lunghezza del rullo e le dimensioni dell'albero possono essere personalizzate in base al telaio del trasportatore e alla staffa di supporto.

Compatibilità del telaio del trasportatore

I prodotti YUFENG Carrying Idler Roller sono progettati per essere compatibili con le comuni disposizioni del telaio del trasportatore di tipo DTII, TD75 e CEMA. Le dimensioni esatte devono essere confermate rispetto al disegno del telaio esistente del cliente prima della produzione in serie.

Compatibilità con la cintura

I rulli possono essere abbinati ai sistemi di nastro trasportatore in tessuto, nastro trasportatore a corda d'acciaio, nastro trasportatore per pareti laterali e nastro trasportatore per tubi in base ai requisiti strutturali e alla larghezza del nastro.

Opzioni di materiale e trattamento superficiale

Materiale del guscio del rullo

I materiali del guscio disponibili includono acciaio al carbonio Q235, HDPE e acciaio inossidabile 304. L'acciaio al carbonio è destinato ad applicazioni generali per carichi pesanti, l'HDPE per ambienti sensibili alla corrosione e l'acciaio inossidabile per applicazioni che richiedono una maggiore resistenza alla corrosione.

Trattamento superficiale

Le opzioni di superficie includono verniciatura a polvere elettrostatica, zincatura a caldo e rivestimento completo in PU. Il trattamento appropriato deve essere selezionato in base all'umidità, alla corrosione, agli urti e alle caratteristiche del materiale.

Configurazione dei cuscinetti

YUFENG può fornire cuscinetti nazionali ad alta precisione o cuscinetti SKF e FAG C3 importati in base ai requisiti operativi e alle specifiche del progetto.

Struttura di tenuta

È possibile configurare strutture di tenuta composite doppie o triple utilizzando tenute a labirinto in nylon multicanale e tenute a contatto in gomma per limitare l'ingresso di polvere e acqua nella cavità del cuscinetto.

Condizioni di lavoro speciali

A seconda dell'applicazione possono essere discusse configurazioni speciali come rulli portanti ignifughi e antistatici per miniere sotterranee o rulli resistenti alle basse temperature per le miniere a cielo aperto del nord.

Accessori di supporto

È possibile fornire staffe tenditrici e telai di supporto del trasportatore abbinati in base alle dimensioni dei rulli e al design del telaio del trasportatore.

Struttura e Materie Prime

Guscio del rullo

I rulli in acciaio standard utilizzano tubi in acciaio ERW ad alta frequenza Q235, mentre le versioni in HDPE utilizzano materiale HDPE vergine. Le dimensioni del guscio e lo spessore della parete possono essere regolati in base al carico richiesto e alla lunghezza del rullo.

Albero a rulli

L'albero del rullo utilizza acciaio tondo pieno trafilato a freddo 45#, che fornisce resistenza alla flessione sotto carico radiale e assiale continuo. Il diametro dell'albero e la configurazione dell'estremità possono essere abbinati alla staffa di supporto.

Cuscinetto

Per il gruppo rotante vengono utilizzati cuscinetti a sfere a gola profonda con gioco C3. La scelta dei cuscinetti influisce sulla resistenza al funzionamento, sull'aumento della temperatura, sulla durata di servizio e sull'idoneità al funzionamento continuo del trasportatore.

Componenti di tenuta

Il sistema di tenuta utilizza componenti a labirinto in nylon ad alta tenacità insieme ad anelli di tenuta in gomma nitrilica resistenti agli agenti atmosferici. La struttura multistadio aiuta a ridurre la contaminazione della cavità del cuscinetto da parte di polvere e acqua.

Ispezione del materiale in entrata

Tubi, alberi e cuscinetti in acciaio vengono campionati e ispezionati per verificare i relativi requisiti dimensionali e prestazionali prima dell'assemblaggio. I materiali che non soddisfano i criteri di ispezione di fabbrica non vengono rilasciati per la produzione.

Prestazione

I rulli di trasporto funzionano continuamente mentre il trasportatore è in funzione, quindi la resistenza alla rotazione, la concentricità, la protezione dei cuscinetti e la capacità di carico statico sono indicatori importanti per la selezione dei rulli. YUFENG controlla la precisione della lavorazione e dell'assemblaggio per mantenere prestazioni di funzionamento stabili.

Articolo di prestazione	Requisito standard	Norma di prova
Coefficiente di resistenza alla rotazione	≤0,008	ISO15365
Grado di protezione da polvere e acqua	IP65	Norma di prova IP
Durata di servizio del carico nominale	≥30.000 ore di lavoro	Test di invecchiamento accelerato in fabbrica
Concentricità del guscio del rullo	≤0,5 mm	Prova del comparatore
Durata anti-età del cuscinetto	Test di invecchiamento ad alta temperatura ≥500 ore	Test di laboratorio interno
Capacità portante statica assiale	1,5 volte il carico nominale senza deformazione	Prova di pressione statica

La durata effettiva e le prestazioni di carico dipendono dal diametro del rullo, dallo spessore del mantello, dalla configurazione dei cuscinetti, dalla velocità del nastro, dal carico del materiale, dall'ambiente operativo e dalle condizioni di manutenzione.

Standard di qualità

Standard del settore dei trasportatori

I rulli YUFENG sono prodotti in riferimento ai requisiti CEMA, GB/T 10595 e ISO 15365 per le apparecchiature di trasporto e le prestazioni dei rulli.

Requisiti di sicurezza ed esportazione

Le configurazioni applicabili dei rulli per miniere sotterranee possono essere fornite in base ai pertinenti requisiti di sicurezza delle miniere di carbone. Gli ordini di esportazione possono essere supportati con la documentazione di ispezione CE e SGS applicabile in base al prodotto selezionato e al mercato di destinazione.

Documentazione di qualità

La documentazione disponibile può includere la certificazione di gestione della qualità ISO9001, la documentazione di esportazione CE, i rapporti di ispezione delle materie prime SGS, la documentazione dei test di sicurezza nelle miniere di carbone e i rapporti sui test di resistenza alla rotazione in fabbrica e di durata.

Installazione e trasporto della sostituzione del tenditore

Nuova installazione del telaio del trasportatore

La staffa di supporto del tenditore di trasporto viene prima fissata al telaio del trasportatore secondo la distanza progettata. Entrambe le estremità dell'albero del rullo sono allineate con i fori di montaggio della staffa e fissate con i perni o i bulloni specificati, seguite da un controllo manuale della rotazione per confermare il corretto funzionamento.

Sostituzione tenditore di trasporto usurato

Il trasportatore deve essere arrestato e isolato dall'alimentazione prima della manutenzione. Dopo aver rimosso i componenti di bloccaggio dell'albero, il tenditore di trasporto danneggiato può essere rimosso e sostituito con un nuovo rullo. La rotazione e l'allineamento del nastro devono essere controllati prima di riavviare il trasportatore.

Posizione del tenditore autoallineante

Sulle linee di trasporto a lunga distanza, è possibile installare rulli di trasporto autoallineanti ad intervalli adeguati, con circa 80–100 m suggeriti a seconda della configurazione fornita e delle condizioni operative.

Disposizione della ruota tenditrice ad impatto

Per i punti di alimentazione del frantoio, è possibile disporre da tre a cinque gruppi di tenditori di trasporto degli urti in PU ritardati entro circa 5 m dal punto di soppressione per distribuire l'impatto del materiale e proteggere il nastro trasportatore.

Prodotti per sistemi di trasporto abbinati

Serie di nastri trasportatori

YUFENG è in grado di fornire nastri trasportatori in tessuto, nastri trasportatori con cavi in acciaio, nastri trasportatori per pareti laterali, nastri trasportatori per tubi, nastri trasportatori con motivi e nastri trasportatori con parte superiore ruvida per diverse applicazioni di trasporto di materiali sfusi.

Accessori per rulli

I prodotti di supporto includono staffe di rinvio, di impatto, autoallineanti e di ritorno, supporti di supporto e altri componenti di montaggio dei rulli.

Accessori in gomma

Sono disponibili fogli di gomma resistenti all'usura, gomma del battiscopa del trasportatore, adesivi per la riparazione della vulcanizzazione e kit di toppe per l'installazione e la manutenzione del trasportatore.

Serie di tubazioni in HDPE

Il tubo dell'acqua in HDPE e il tubo per draga in HDPE possono essere forniti per il trasporto di fluidi ausiliari in progetti minerari e industriali.

Elaborazione personalizzata

Il diametro del rullo, lo spessore della parete del guscio, le dimensioni dell'albero, la struttura di tenuta e altri parametri possono essere regolati in base ai disegni del cliente e alle condizioni operative specifiche.

Imballaggio e stoccaggio

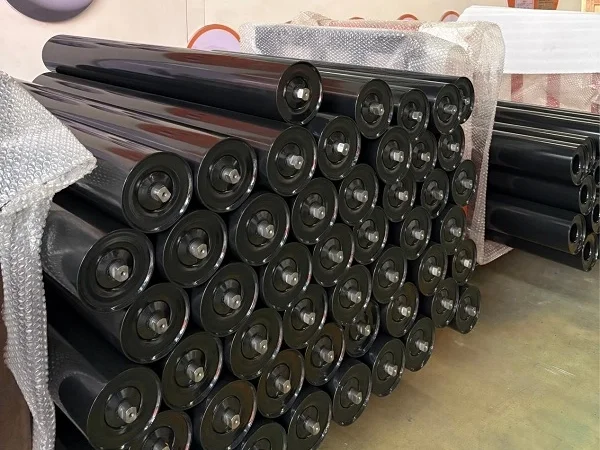

Rulli di piccolo diametro

I tenditori da 76, 89 e 108 mm possono essere impacchettati con filo di acciaio, protetti con cappucci di plastica su entrambe le estremità dell'albero e imballati in solide casse di legno per il trasporto internazionale.

Rulli di grande diametro

I tenditori per trasporto pesante da 168, 194 e 219 mm possono essere disposti su pallet di legno, avvolti con pellicola di plastica protettiva e fissati per il trasporto in container.

Tenditori di trasporto in HDPE

I rulli in HDPE possono essere separati con materiali ammortizzanti per ridurre collisioni superficiali, graffi e deformazioni durante il carico e lo scarico.

Condizioni di conservazione

I rulli devono essere immagazzinati orizzontalmente su pallet con un'altezza di impilamento consigliata non superiore a 1,2 m. Per lo stoccaggio all'aperto è necessario utilizzare una copertura impermeabile e si deve evitare l'esposizione prolungata all'acqua piovana.

Come selezionare il rullo tenditore di trasporto corretto

Larghezza del nastro trasportatore

Fornire la larghezza del nastro trasportatore e le dimensioni del telaio esistente in modo da poter confermare la lunghezza appropriata del rullo, le dimensioni dell'albero e la configurazione della staffa.

Diametro e tipo del rullo

Selezionare il diametro esterno e la struttura in base alla velocità del nastro, al carico del materiale, alla sezione di trasporto e alle condizioni di impatto. I rulli di trasporto a conca, a impatto e autoallineanti hanno funzioni diverse all'interno del sistema di trasporto.

Ambiente di lavoro

Fornire informazioni su umidità, nebbia salina, esposizione chimica, uso esterno, temperatura e caratteristiche dei materiali. Ciò determina se il rivestimento in acciaio al carbonio, acciaio zincato, HDPE, acciaio inossidabile o PU è più appropriato.

Dimensioni e impatto dei pezzi di materiale

I materiali sfusi di grandi dimensioni o taglienti possono richiedere rulli di trasporto antiurto in PU attorno ai punti di carico, mentre il trasporto di materiale convenzionale può utilizzare rulli di trasporto standard in acciaio al carbonio.

Richiedi un preventivo per il trasporto del rullo tenditore

Parametri tecnici richiesti

Per un preventivo di fabbrica accurato, fornire la larghezza del nastro trasportatore, il diametro esterno del rullo, il tipo di tenditore di trasporto, l'ambiente di lavoro, le caratteristiche del materiale, la quantità totale dell'ordine e il porto di destinazione.

Gli ingegneri tecnici YUFENG possono valutare il diametro del rullo, il materiale del guscio, il cuscinetto, la struttura di tenuta e la staffa di supporto appropriati in base ai requisiti del sistema di trasporto.
