Rullo tenditore di uguale lunghezza

La distribuzione bilanciata del carico è il vantaggio principale del rullo tenditore a conca di uguale lunghezza YUFENG. Disponibili nei diametri da 89–159 mm per larghezze del nastro da 400–2.400 mm, i suoi tre rulli di uguale lunghezza forniscono un supporto simmetrico del nastro e contribuiscono a ridurre l'usura irregolare dei bordi e la fuoriuscita di materiale. Ogni unità viene sottoposta a test di rotazione, impatto, corrosione e tenuta, con disegni CAD e test a campione disponibili.

Definizione del prodotto e processo di produzione YUFENG completo

1. Struttura di rinvio a conca di uguale lunghezza

L'ingranaggio tenditore di pari lunghezza YUFENG è costituito da tre rulli con la stessa lunghezza e diametro montati su una staffa di stampaggio integrata. Un rullo centrale orizzontale e due rulli laterali inclinati simmetrici formano un profilo di trasporto concavo equilibrato per il trasporto stabile di materiale sfuso.

Rispetto ai rulli tenditori di diversa lunghezza che utilizzano rulli ad ala più corti, il design di uguale lunghezza fornisce un supporto più uniforme sul nastro trasportatore. Ciò aiuta a distribuire il carico in modo più uniforme e riduce lo stress localizzato, l'usura irregolare del nastro e la potenziale deviazione del nastro causata da dimensioni incoerenti dei rulli.

2. Costruzione rinforzata per operazioni pesanti

YUFENG utilizza tubi in acciaio a parete spessa senza saldatura Q235, alberi integrali in solido acciaio al carbonio, staffe rinforzate stampate a freddo e doppi paraoli compositi a labirinto multistrato. Il taglio CNC, la saldatura con protezione a gas e il rivestimento antiruggine elettrostatico ad alta temperatura vengono applicati per migliorare la precisione dimensionale, la resistenza strutturale e la resistenza alla corrosione.

Mentre alcuni tenditori a basso costo utilizzano tubi a parete sottile da 2,0–2,5 mm che possono deformarsi sotto carichi pesanti prolungati, i tenditori a canale di pari lunghezza YUFENG utilizzano tubi in acciaio senza saldatura spessi 3,5 mm. I cuscinetti delle serie 6204, 6205 e 6306 a doppia tenuta ad alta precisione sono disponibili in base ai requisiti di carico.

3. Rotazione di precisione e prestazioni di corsa stabili

L'eccentricità radiale di ciascun rullo è controllata entro 0,5 mm, mentre la resistenza alla rotazione statica è mantenuta a circa 1,5–2,5 N. Questi controlli di produzione aiutano a ottenere una rotazione uniforme, un basso attrito e un rumore di funzionamento ridotto durante il trasporto continuo.

La struttura rinforzata è adatta per ambienti impegnativi che comportano un'elevata concentrazione di polvere, elevata umidità, spruzzi di liquami minerali ed esposizione ad acidi o alcali moderati, fornendo un supporto stabile per il funzionamento del trasportatore a lungo termine.

4. Materiali personalizzati per diverse applicazioni

Oltre ai rulli tenditori di uguale lunghezza in acciaio standard, YUFENG fornisce configurazioni specializzate tra cui rulli resistenti all'usura con rivestimento in gomma, rulli anticorrosione in polimero UHMWPE e opzioni di albero in acciaio inossidabile.

Queste configurazioni possono essere selezionate in base all'abrasività del materiale, alle condizioni di corrosione, all'esposizione all'umidità e ai requisiti del trasportatore. Tutte le materie prime in entrata sono sottoposte a controlli della composizione chimica e della resistenza meccanica prima di entrare nella produzione per mantenere una qualità di produzione costante.

Dati autentici di test sul campo a lungo termine

1. Test sul campo di una miniera di carbone sotterranea della durata di sei mesi

Il team tecnico di YUFENG ha condotto un test di funzionamento sul campo ininterrotto della durata di 6 mesi del rullo tenditore a canale di uguale lunghezza in una miniera di carbone sotterranea per valutarne le prestazioni a lungo termine in condizioni di trasporto impegnative. Il test ha riguardato il funzionamento continuo, il carico portante, la durata della tenuta, la protezione del nastro e il controllo delle fuoriuscite di materiale.

Ambiente di prova:Carreggiata sotterranea di una miniera di carbone con concentrazione di polvere ≥1200 mg/m³, temperatura ambiente compresa tra -10°C e +65°C e funzionamento di trasporto continuo 24 ore su 24.

Carico del cuscinetto a gruppo singolo:Fino a 2.800 kg, movimentazione di carbone grezzo, ganga e materiali sfusi di minerali misti.

2. Risultati delle prestazioni verificati

Durata utile:I tenditori di prova hanno accumulato 32.600 ore di funzionamento stabile, con una durata di servizio registrata 3-5 volte più lunga rispetto ai normali tenditori a parete sottile e di lunghezza diversa utilizzati per il confronto.

Durata della tenuta:Dopo 30 giorni consecutivi di test sulla circolazione della polvere e degli spruzzi d'acqua ad alta pressione, tutti i campioni di prova hanno mostrato zero inceppamenti dei cuscinetti e zero perdite di lubrificante interno.

Protezione della cintura:La struttura bilanciata dei rulli di uguale lunghezza aiuta a ridurre l'attrito laterale unilaterale tra il nastro trasportatore e i rulli, estendendo il ciclo complessivo di sostituzione del nastro fino al 40% nelle condizioni testate.

Fuoriuscita di materiale:Con un angolo di conca standard di 35°, il sistema di rulli di uguale lunghezza testato ha raggiunto un tasso di fuoriuscita misurato dello 0,48%, rispetto al 3,2% per rulli di conca paralleli e rulli di lunghezza diversa con lo stesso volume di trasporto.

Classificazione completa del prodotto e parametri tecnici

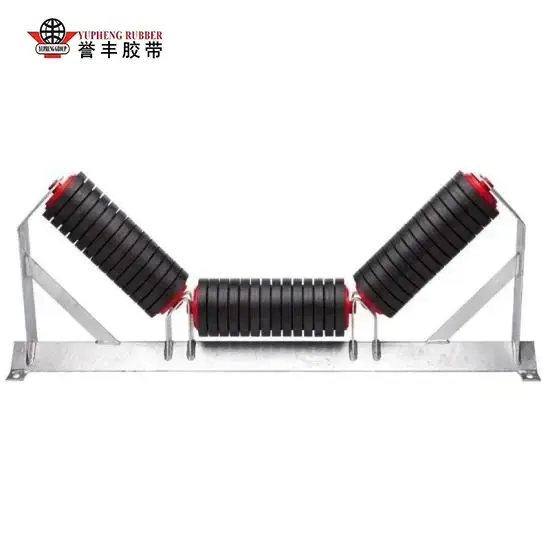

1. Tenditore di conca a 3 rulli di uguale lunghezza standard

Una configurazione per uso generale per sistemi di trasporto di miniere, cemento, cereali e altri materiali sfusi. Gli angoli di valle standard includono 20°, 30°, 35° e 45°.

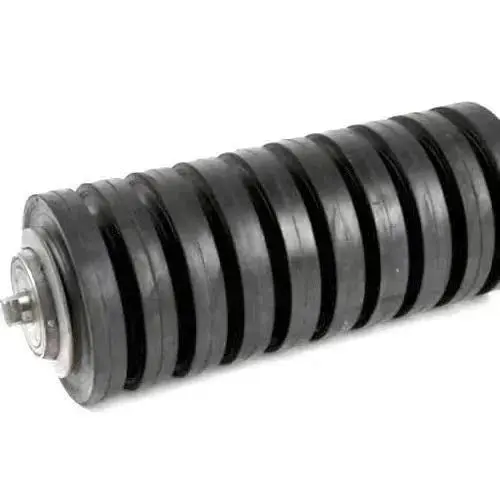

2. Tenditore di conca del buffer di impatto di uguale lunghezza

Progettati per punti di carico e alimentazione materiale, questi rulli sono dotati di uno spesso rivestimento in gomma per assorbire l'impatto del minerale in caduta e ridurre l'impatto diretto sul nastro trasportatore e sulla struttura del rullo.

3. Tenditore di conca autoallineante automatico di uguale lunghezza

Dotato di una struttura di supporto per la correzione della deviazione per aiutare a riportare il nastro trasportatore verso la sua normale posizione di funzionamento, riducendo l'abrasione dei bordi e potenziali danni al nastro.

4. Tenditore di conca di uguale lunghezza anticorrosione UHMWPE

Utilizza un corpo del rullo in polimero UHMWPE con opzioni albero in acciaio inossidabile per ambienti corrosivi come impianti chimici, depositi di sale e impianti di trattamento delle acque reflue esposti ad acidi, alcali o nebbia salina.

Tabella dei parametri tecnici standard

Casi reali di progetti di clienti globali

1. Progetto di estrazione del carbone a cielo aperto in Mongolia

Un sistema di trasporto del carbone attraverso la montagna lungo 12 km con un nastro per carichi pesanti largo 1.200 mm e una capacità di trasporto progettata di 2.000 tonnellate all'ora aveva già subito guasti prematuri con rulli di lunghezza diversa dopo circa 6.000 ore di funzionamento.

YUFENG ha fornito tenditori per canali di uguale lunghezza con sigillatura rinforzata a 35° personalizzati con pareti del tubo ispessite e tenuta a labirinto migliorata. Dopo 18 mesi di funzionamento continuo all'aperto, il progetto ha registrato zero sostituzioni di rulli e zero segnalazioni di guasti ai rulli, mentre i costi mensili della manodopera per la manutenzione sono stati ridotti di circa il 65%.

2. Terminale di scarico del minerale costiero del sud-est asiatico

Il progetto prevedeva lo scarico continuo delle navi all'aperto e il trasporto in un piazzale per il bestiame in condizioni di grave corrosione costiera provocata dalla nebbia salina. YUFENG ha fornito tenditori per canali di uguale lunghezza anticorrosione UHMWPE con alberi interni in acciaio inossidabile.

Dopo due anni di funzionamento continuo, i rulli forniti non hanno mostrato guasti dovuti alla ruggine o blocchi dei cuscinetti, fornendo un supporto affidabile per la movimentazione costiera di materiali sfusi a lungo termine.

3. Linea di produzione nazionale del clinker di cemento

Una linea di produzione di clinker di cemento con una capacità giornaliera di 5.000 tonnellate necessitava di rulli per il trasporto delle ceneri del forno ad alta temperatura e per il trasporto di aggregati altamente abrasivi. YUFENG ha fornito tenditori per canali di impatto di uguale lunghezza rivestiti in gomma per ridurre l'impatto e il contatto abrasivo tra il materiale trasportato, i rulli e il nastro trasportatore.

La configurazione personalizzata resistente agli urti aiuta a proteggere la superficie del nastro trasportatore, a ridurre l'usura anomala e a prolungare il ciclo operativo del sistema di trasporto.

Principali vantaggi competitivi rispetto ai normali rulli di mercato di diversa lunghezza

Scenari industriali applicabili

Il rullo tenditore a conca di uguale lunghezza YUFENG è progettato per sistemi di trasporto di materiali sfusi che richiedono una distribuzione bilanciata del carico, un supporto stabile della cinghia e un funzionamento affidabile a lungo termine. È possibile selezionare diversi materiali e configurazioni dei rulli in base all'ambiente di lavoro.

1. Industria mineraria

Adatto per miniere di carbone a cielo aperto, sistemi di trasporto sotterranei di minerale di ferro, minerale d'oro e bauxite, supportando il trasporto a lunga distanza di materiali sfusi pesanti in condizioni operative impegnative.

2. Centrali termoelettriche

Utilizzato per linee di alimentazione del carbone, trasporto di materiale di desolforazione del calcare e sistemi di trasporto di ceneri e scorie di caldaia. La struttura rinforzata dei rulli supporta la movimentazione continua di materiali sfusi.

3. Industria dei materiali da costruzione

Adatto per cementifici, cave di sabbia e aggregati pietrosi, linee di lavorazione della ghiaia e altre applicazioni che prevedono materiali sfusi abrasivi e trasporto continuo.

4. Porti e terminal per carichi sfusi

Progettato per sistemi di carico, scarico e trasporto di carichi sfusi di carbone, minerale di ferro, cereali e prodotti chimici. È possibile selezionare diversi materiali dei rulli e configurazioni di tenuta per ambienti esterni e ad alta umidità.

5. Produzione di prodotti chimici e sale

I rulli di conca di uguale lunghezza anticorrosione UHMWPE sono disponibili per applicazioni esposte ad acidi, alcali, nebbia salina e altre condizioni corrosive, inclusi impianti chimici, impianti di produzione di sale e relativi sistemi di movimentazione dei materiali.

6. Industria della lavorazione del grano

Le opzioni di rulli a bassa usura e per uso alimentare sono adatte per sistemi di stoccaggio e trasporto di grano, mais, riso e altri materiali agricoli sfusi, garantendo una rotazione fluida e un supporto stabile del nastro.

Forza professionale della fabbrica e garanzia di qualità

YUFENG gestisce un laboratorio di produzione automatizzato standardizzato di 20.000 m² dotato di oltre 50 set di apparecchiature per la lavorazione di precisione CNC. Con una capacità di produzione mensile fino a 80.000 rulli tenditori e 15 anni di esperienza nella produzione dedicata, ci concentriamo su soluzioni a rulli affidabili per l'industria mineraria, del cemento, portuale, della produzione di energia, dell'agricoltura e di altri settori del trasporto di materiali sfusi.

1. Capacità di produzione

Il nostro sistema di produzione integra lavorazione di precisione CNC, fabbricazione di tubi a rulli, lavorazione di alberi, saldatura, assemblaggio di cuscinetti, sigillatura e trattamento superficiale. La capacità produttiva supporta sia ordini di rulli standard che specifiche personalizzate per progetti di trasporto su larga scala.

2. Certificazioni di qualità e conformità

I nostri prodotti a rulli sono fabbricati secondo un sistema di gestione della qualità controllato e supportano i requisiti ISO 9001, MT/T 821 e CE. È possibile fornire rapporti di audit di fabbrica di terze parti e documenti di test delle prestazioni del prodotto per progetti di clienti qualificati.

3. Controllo di qualità in cinque fasi

Il nostro processo di controllo qualità copre l'ispezione in entrata delle materie prime, i test di resistenza della saldatura dei semilavorati, i test di resistenza alla rotazione dei rulli finiti, la simulazione dell'invecchiamento delle guarnizioni e l'ispezione finale dell'imballaggio. Questo sistema di ispezione a più fasi aiuta a mantenere precisione dimensionale, prestazioni di tenuta e stabilità rotazionale costanti tra i lotti di produzione.

4. Ingegneria CAD e supporto tecnico

YUFENG fornisce disegni tecnici CAD gratuiti per la corrispondenza del progetto, la conferma dell'installazione e la verifica della struttura del trasportatore. Il nostro team tecnico può consigliare il diametro del rullo, l'angolo di passaggio, la configurazione dei cuscinetti e le dimensioni della staffa adatti in base alla larghezza del nastro e alle condizioni di trasporto.

5. Servizio di produzione campione e personalizzato

Piccoli ordini di prova possono essere supportati con la consegna dei campioni in circa 7 giorni, a seconda delle specifiche del prodotto. Gli ordini di produzione di massa standard richiedono generalmente 15-20 giorni, mentre le specifiche personalizzate vengono pianificate in base ai requisiti del progetto e alla complessità della produzione.

6. Supporto post-vendita globale

YUFENG fornisce guida tecnica remota per la selezione, l'installazione e il funzionamento dei rulli. Per progetti industriali qualificati all'estero su larga scala, possiamo anche fornire assistenza in loco per aiutare i clienti a ottenere prestazioni affidabili del trasportatore.

Conversione

Stai cercando un rullo di lunga durata e che richieda poca manutenzione per aggiornare il tuo sistema di trasporto di prodotti sfusi e ridurre i costi operativi a lungo termine? Contatta subito il nostro team di ingegneri professionisti per richiedere campioni di prodotto gratuiti, ottenere disegni tecnici personalizzati e listino prezzi all'ingrosso diretto in fabbrica! Forniamo una soluzione completa e unica per l'abbinamento dei componenti del trasportatore per tutte le richieste di progetti di movimentazione dei materiali.

Sezione Domande frequenti

1. D: Quali sono i principali vantaggi del nostro rullo tenditore concavo di uguale lunghezza rispetto ai tenditori di lunghezza diversa?

R: I nostri tre rulli identici di uguale lunghezza realizzano una distribuzione del carico completamente bilanciata, eliminano lo stress unilaterale del nastro e l'abrasione dei bordi, riducono le perdite di materiale e prolungano notevolmente la durata del nastro trasportatore. 35° è l'angolo standard più universale adatto alla maggior parte dei progetti industriali minerari e del cemento. Il tipo con angolo di luce di 20° è adatto al trasporto di cereali con carichi leggeri, mentre il modello con vasca profonda di 45° è progettato per il trasporto di prodotti sfusi ad alta capacità. YUFENG può regolare completamente l'angolo di inclinazione della staffa in base al disegno di progettazione del trasportatore.

2. D: Possiamo fornire rulli tenditori anticorrosione di uguale lunghezza per depositi di sale e impianti di produzione chimica?

R: Assolutamente. Forniamo tre soluzioni anticorrosione: tenditori di uguale lunghezza in polimero non metallico UHMWPE, tenditori in acciaio antiruggine resistente all'usura rivestiti in gomma e tenditori con albero interno in acciaio inossidabile personalizzati, che possono adattarsi ad ambienti di lavoro corrosivi a lungo termine con acidi, alcali e nebbia salina.

3. D: Quali sono la quantità minima dell'ordine e i tempi di consegna standard?

 A: Il MOQ dell'ordine di prova del campione è di 1 pezzo; L'ordine formale di massa MOQ è di 100 set. Le specifiche del tenditore di uguale lunghezza convenzionale di serie standard possono essere consegnate entro 7 giorni lavorativi, mentre il rullo tenditore di uguale lunghezza personalizzato non standard richiede un periodo di produzione di 15-20 giorni.

4. D: I rulli tenditori di uguale lunghezza sono conformi agli standard internazionali di progettazione industriale?

R: Tutti i prodotti finiti sono pienamente conformi agli standard industriali globali CEMA, ISO, MT/T 821 e DIN, sono allegati rapporti di prova ufficiali completi per lo sdoganamento delle esportazioni transfrontaliere.
