Cintura ascensore generale

Il nastro elevatore generale YUFENG è un nastro trasportatore a sollevamento verticale ad alte prestazioni sviluppato e prodotto in modo indipendente dalla nostra fabbrica, progettato specificamente per sistemi di ascensore a tazze che sollevano verticalmente materiali sfusi. A differenza dei nastri trasportatori orizzontali o inclinati che trasportano semplicemente i materiali sulla loro superficie, un nastro elevatore funge da elemento di trazione dell'intero elevatore a tazze: le tazze sono imbullonate sul nastro a intervalli precisi, raccolgono il materiale dal bagagliaio (in basso) e lo scaricano sulla puleggia di testa (in alto).

Gli elevatori a tazze verticali funzionano sotto una tensione di sollevamento continua, rendendo le prestazioni del nastro sostanzialmente diverse da quelle dei tradizionali nastri trasportatori orizzontali. La cinghia YUFENG è progettata in base ai principali requisiti meccanici del trasporto verticale, tra cui elevata resistenza alla trazione, basso allungamento, fissaggio sicuro della benna e resistenza alle sollecitazioni di carico ripetute.

1. Elevata resistenza alla trazione

Il nastro deve sostenere il peso combinato delle benne, del materiale trasportato e del nastro stesso per tutta la distanza di sollevamento verticale. Una carcassa rinforzata fornisce la capacità di trazione necessaria per il funzionamento continuo dell'ascensore.

2. Basso allungamento

L'allungamento controllato del nastro aiuta a mantenere una spaziatura e un allineamento costanti della benna durante il funzionamento, riducendo il rischio di fuoriuscita di materiale e minimizzando la necessità di frequenti regolazioni della tensione.

3. Ritenzione sicura dei fori dei bulloni

I punti di fissaggio della benna sono esposti a ripetuti carichi di trazione e impatto. La struttura del nastro è progettata per mantenere la resistenza attorno ai fori dei bulloni e ridurre strappi o deformazioni durante il movimento continuo della benna.

4. Costruzione della CBS

La costruzione CBS fornisce un rivestimento in gomma su entrambi i lati della carcassa, contribuendo a proteggere la struttura della cinghia dallo stress dei bulloni, dall'abrasione e dal contatto con le pulegge durante le operazioni ripetute dell'ascensore.

5. Resistenza agli urti

Il caricamento del materiale nella cabina dell'ascensore crea impatti ripetuti sul nastro e sulle benne. La struttura rinforzata del nastro aiuta ad assorbire questi carichi dinamici e supporta un funzionamento stabile durante l'alimentazione e il sollevamento continui.

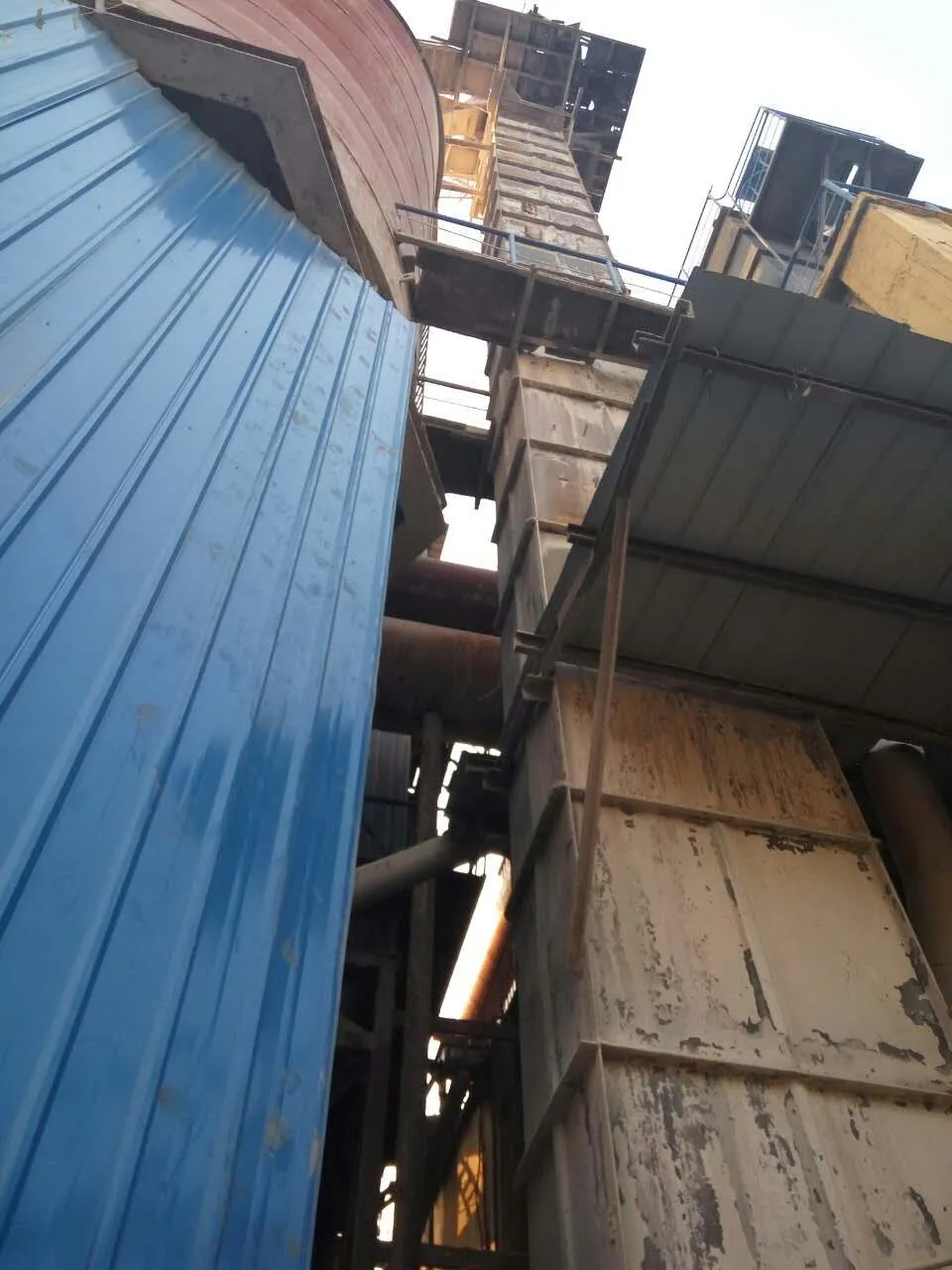

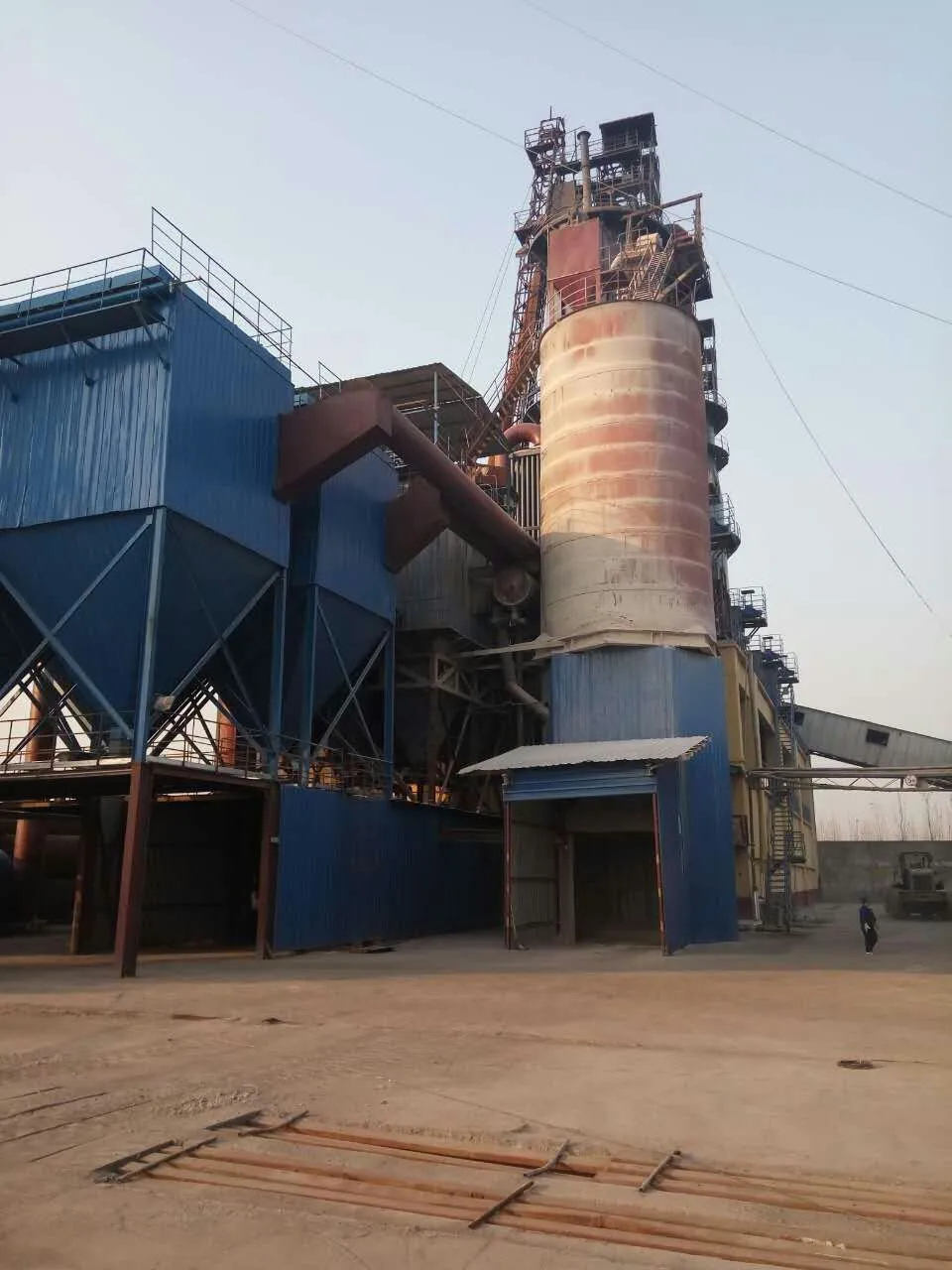

Applicazioni tipiche di trasporto verticale

Il nastro elevatore generale YUFENG è adatto per applicazioni di movimentazione di cereali, produzione di cemento, estrazione mineraria, macinazione di mangimi e lavorazione alimentare in cui il sollevamento verticale continuo di materiali richiede prestazioni stabili del nastro, attacco sicuro della benna e funzionamento coerente.

Requisiti di progettazione e caratteristiche strutturali del nastro elevatore

1. Struttura di sollevamento verticale

A differenza dei nastri trasportatori convenzionali utilizzati principalmente per il trasporto orizzontale o inclinato, i nastri elevatori operano in un sistema di sollevamento verticale in cui le benne trasportano il materiale. Il nastro pertanto necessita di una resistenza alla trazione sufficiente per sostenere il nastro, le benne e il materiale trasportato per tutta l'altezza di sollevamento, mantenendo prestazioni stabili durante il funzionamento continuo.

2. Resistenza alla fatica flessibile

Durante il funzionamento, la cinghia passa ripetutamente attorno alle pulegge della testata e dello stivale. La carcassa e gli strati di gomma sono quindi progettati per resistere a piegamenti e flessioni ripetute, contribuendo a ridurre i danni da fatica e a mantenere l'integrità strutturale durante cicli operativi prolungati.

3. Costruzione della copertura CBS

La cinghia adotta la costruzione CBS (Cover Both Sides), fornendo protezione in gomma sia sul lato della benna che sul lato della puleggia. La copertura sul lato di trasporto aiuta a proteggere la carcassa dallo stress dei bulloni della benna, dall'impatto del materiale e dall'abrasione, mentre la copertura sul lato della puleggia fornisce protezione contro il contatto della puleggia e supporta una trazione affidabile durante la guida.

4. Posizionamento di precisione del foro della benna

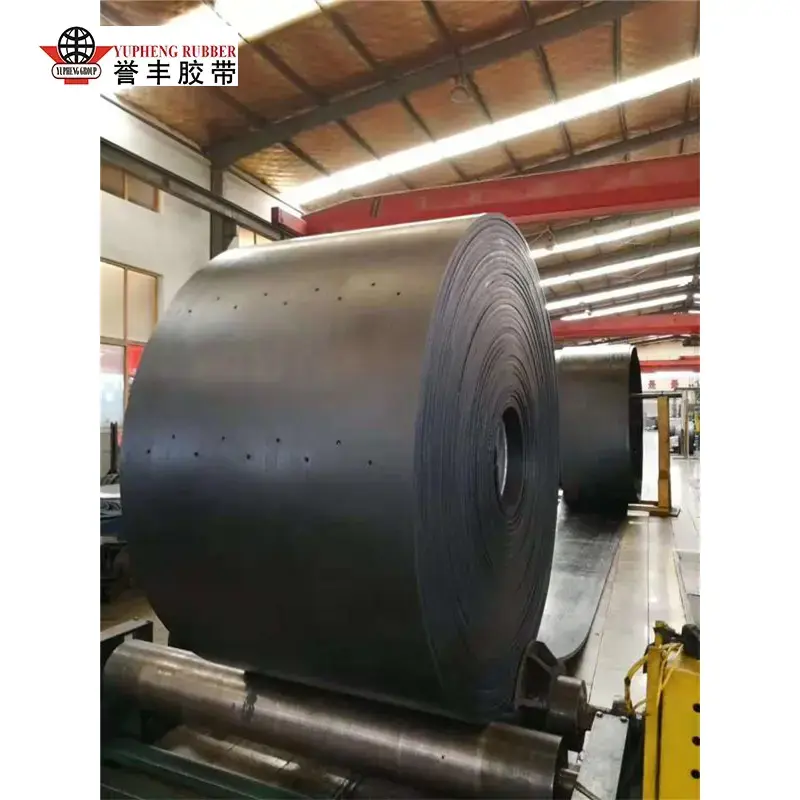

Il posizionamento accurato dei fori dei bulloni è essenziale per un'installazione corretta della benna e una spaziatura costante della benna. YUFENG supporta layout di fori centrati e sfalsati, diversi modelli standard da P1 a P9, nonché punzonatura personalizzata basata sulle specifiche della singola benna.

5. Compatibilità di punzonatura personalizzata

Le dimensioni di punzonatura, la spaziatura e la disposizione possono essere abbinate a diversi modelli di benne e configurazioni di elevatori. Ciò consente di preparare il nastro finito in base ai disegni della benna del cliente, riducendo le regolazioni di installazione e contribuendo a mantenere un allineamento accurato della benna durante il funzionamento.

Selezione dei materiali e processo di produzione

1. Opzioni di costruzione della carcassa

YUFENG seleziona la carcassa di trazione in base all'altezza di sollevamento, al carico della benna, alla capacità di trasporto e alle caratteristiche del materiale. Le strutture con anima in tessuto sono disponibili in poliestere/nylon EP, nylon NN e cotone CC, con resistenza alla trazione fino a 300 N/mm per cereali, mangimi e sollevamento verticale per carichi da leggeri a medi. Per attività minerarie pesanti, cementifici, ascensori verticali a lunga distanza e materiali abrasivi, è disponibile il rinforzo in cord d'acciaio della serie ST da ST630 a ST5000 per fornire una maggiore resistenza alla trazione e un minore allungamento.

2. Selezione del materiale di copertura

Sono disponibili diversi composti di copertura per materiali di trasporto e ambienti operativi specifici. La gomma SBR/MOR fornisce resistenza all'abrasione, trazione e durata per cereali, aggregati, miniere, cemento, carbone e sabbia. Il PVC offre un'opzione conveniente con resistenza chimica e all'umidità per applicazioni leggere e medie di cereali e mangimi. Il nitrile bianco conforme alla norma FDA 21 CFR è disponibile per materiali a contatto con gli alimenti come zucchero, farina, riso, cereali e alimenti per animali domestici. Sono disponibili composti ignifughi e antistatici per cereali, carbone e altre applicazioni che richiedono una protezione di sicurezza aggiuntiva.

3. Tipi di cinture specializzate

Per diversi materiali e condizioni di temperatura, YUFENG può fornire il Tipo D per materiali altamente abrasivi, il Tipo L per applicazioni di trasporto generali e il Tipo T per materiali a temperatura elevata. La costruzione finale può essere selezionata in base all'altezza di sollevamento effettiva, alle proprietà del materiale, alla temperatura operativa e ai requisiti dell'attrezzatura.

4. Produzione e controllo qualità

Il processo di produzione comprende la calandratura di precisione per una copertura di gomma uniforme, la vulcanizzazione a caldo per l'incollaggio integrato tra la carcassa e le coperture e la punzonatura di precisione secondo lo schema dei fori della benna del cliente. Le cinghie finite vengono sottoposte a test di resistenza alla trazione, allungamento, adesione degli strati intermedi e ritenzione dei fori prima della spedizione per verificare la consistenza strutturale e l'affidabilità dell'installazione.

Verifica delle prestazioni sul campo e delle applicazioni

1. Capacità di trazione per il sollevamento verticale

Sulla base di sei mesi di monitoraggio sul campo per applicazioni cerealicole, cementizie e minerarie, i nastri elevatori con anima in tessuto YUFENG forniscono una resistenza alla trazione fino a 300 N/mm, mentre le costruzioni con cavi in ​​acciaio coprono da ST630 a ST5000 per esigenti sistemi di sollevamento verticale. Rispetto ai nastri in tessuto standard utilizzati senza struttura dedicata dell'ascensore, queste opzioni offrono una maggiore capacità di carico e una migliore stabilità dimensionale.

2. Allungamento e allineamento della benna

In condizioni di carico nominali, i nastri elevatori YUFENG sono progettati per mantenere un allungamento permanente pari o inferiore allo 0,5%, contribuendo a preservare la spaziatura e l'allineamento delle tazze durante il funzionamento a lungo termine. Ciò è particolarmente importante per i sistemi ad alto sollevamento in cui l'eccessivo allungamento del nastro può influire sul tracciamento della benna e sullo scarico del materiale.

3. Conservazione dei fori e durata utile

La punzonatura di precisione e la struttura rinforzata del nastro contribuiscono a mantenere la geometria e la resistenza dei fori di montaggio della benna durante carichi ripetuti. In condizioni operative standard, i nastri elevatori CBS con anima in tessuto possono garantire una durata operativa prevista di circa 5-8 anni, mentre i modelli CBS con cordicella in acciaio possono superare i 10 anni a seconda del carico, del materiale e delle condizioni di manutenzione.

4. Efficienza dell'installazione

Le configurazioni del nastro preforato riducono il lavoro di posizionamento dei fori in cantiere e semplificano l'installazione della benna. Se combinato con il metodo di giunzione esistente e la configurazione dell'attrezzatura del cliente, il nastro preparato può ridurre significativamente i tempi di installazione rispetto ai nastri convenzionali che richiedono un'ulteriore preparazione del sito.

Esperienza applicativa e progetti dei clienti

1. Movimentazione del grano – Stati Uniti

Un impianto di movimentazione del grano nel Midwest americano necessitava di un nastro elevatore per un ascensore verticale di 80 metri che trasportasse mais e soia a più di 500 tonnellate all'ora. YUFENG ha fornito un nastro elevatore CBS in tessuto EP a 4 strati con fori per bulloni abbinati ai secchi esistenti. Dopo 24 mesi di funzionamento continuo, il nastro ha mostrato un'usura limitata e il cliente non ha segnalato tempi di inattività imprevisti legati al nastro.

2. Movimentazione delle materie prime del cemento: Germania

Un cementificio necessitava di un nastro per un elevatore a tazze per un mulino grezzo che movimentava calcare grosso a circa 150 tonnellate all'ora. YUFENG ha fornito un nastro elevatore con cavo in acciaio ST1600 con resistenza allo strappo rinforzata e spaziatura personalizzata dei fori dei bulloni. Dopo 36 mesi di funzionamento, la cinghia è rimasta in servizio con prestazioni strutturali stabili e senza alcuna usura prematura segnalata.

3. Lavorazione dei mangimi – Sud-est asiatico

Un mangimificio che tratta mais, farina di soia e pellet finiti richiedeva un nastro adatto per applicazioni sensibili all'igiene. YUFENG ha fornito nastri elevatori CBS in nitrile bianco conformi alla FDA 21 CFR con modelli di fori della benna personalizzati. La struttura della copertura su due lati forniva protezione contro l'abrasione del materiale, la sollecitazione dei bulloni e il contatto con le pulegge, mentre il materiale della copertura a contatto con gli alimenti soddisfaceva i requisiti igienici del cliente.

4. Movimentazione del carbone sotterraneo: Australia

Una miniera di carbone sotterranea richiedeva un nastro di sollevamento verticale con proprietà ignifughe e antistatiche. YUFENG ha fornito un nastro elevatore CBS ignifugo con composto antistatico. La cintura ha funzionato per più di 24 mesi senza che siano stati segnalati segni di usura prematura o guasti legati alla sicurezza.

5. Materiali per la verifica del progetto

YUFENG può fornire registrazioni di produzione disponibili, documentazione di test, fotografie di applicazioni e materiali di riferimento del progetto per la valutazione del cliente. La struttura del nastro, la mescola della copertura, la carcassa resistente e le specifiche di punzonatura possono essere adattate alla configurazione effettiva dell'ascensore prima della produzione.

Parametri completi delle specifiche del prodotto

YUFENG supporta la produzione a grandezza naturale e l'elaborazione personalizzata di cinture, coprendo molteplici costruzioni, materiali e configurazioni:

Perché la cintura per ascensore generale YUFENG

1. Struttura CBS per operazioni verticali affidabili

La cintura YUFENG utilizza la struttura CBS (Cover Both Sides), con coperture in gomma o PVC su entrambi i lati della cintura. Il lato della benna è progettato per resistere alle sollecitazioni dei bulloni, all'impatto dei materiali e all'abrasione, mentre il lato della puleggia protegge la cinghia dal contatto della puleggia e mantiene una trazione stabile. Questa struttura a due lati è progettata specificamente per applicazioni di sollevamento verticale continuo.

2. Punzonatura di precisione per un'installazione accurata della benna

Ciascun nastro può essere perforato in base allo schema di montaggio della benna richiesto, compresi fori centrati, fori sfalsati, configurazioni standard P1–P9 e layout completamente personalizzati. Il posizionamento accurato dei fori aiuta a mantenere una spaziatura costante delle benne, un attacco sicuro della benna e uno scarico stabile del materiale, riducendo al tempo stesso il rischio di deformazione prematura dei fori.

3. Opzioni materiali per diverse condizioni di trasporto

YUFENG fornisce diverse combinazioni di copertura e carcassa a seconda del materiale trasportato e dell'ambiente operativo. La gomma SBR/MOR è adatta per la movimentazione generale di cereali, aggregati e materiali sfusi, mentre sono disponibili composti ignifughi e antistatici per applicazioni con requisiti di sicurezza aggiuntivi. Le applicazioni a contatto con gli alimenti possono anche essere dotate di materiali di copertura specializzati idonei.

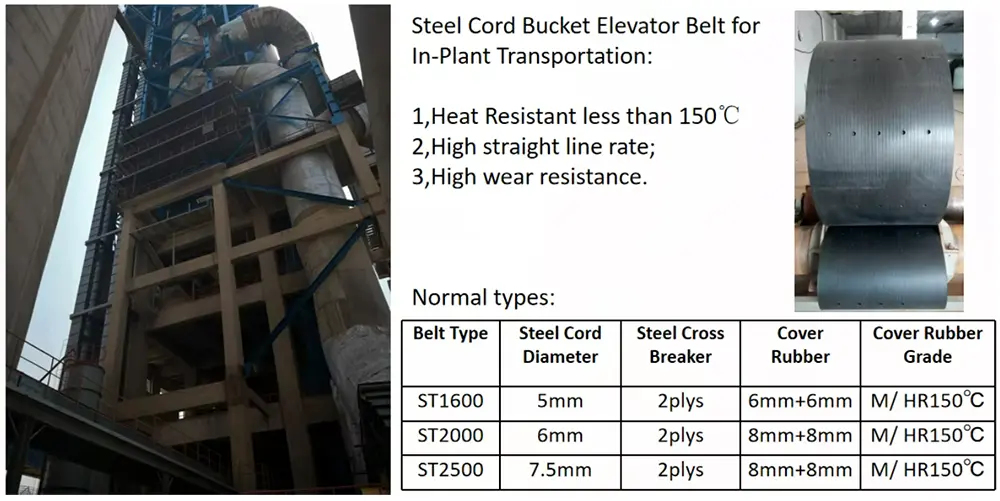

4. Costruzione in tessuto o corda d'acciaio

La carcassa resistente può essere selezionata in base all'altezza di sollevamento, alla capacità di trasporto e al carico operativo. Le costruzioni in tessuto EP, NN e CC sono adatte per il sollevamento verticale di cereali, mangimi e per carichi da leggeri a medi, mentre le costruzioni con cavi in ​​acciaio ST630–ST5000 forniscono una maggiore capacità di trazione e un minore allungamento per carichi pesanti in miniere, cemento e sistemi di sollevamento a lunga distanza.

5. Produzione in fabbrica e supporto tecnico

Con oltre 10 anni di esperienza nella produzione di nastri per ascensori, YUFENG fornisce supporto durante tutto il processo di selezione e fornitura del prodotto. I clienti possono ricevere assistenza per la selezione della carcassa, il materiale di copertura, le dimensioni del nastro, i requisiti di trazione e le specifiche del foro della benna. Sono disponibili produzione diretta in fabbrica, produzione personalizzata e consulenza tecnica per requisiti di nastri elevatori standard e specifici del progetto.

Applicazioni adatte

Il nostro nastro elevatore generale è particolarmente consigliato per:

Domande frequenti

1. In cosa differisce un nastro elevatore generale da un nastro trasportatore standard?

Un nastro è progettato per il sollevamento verticale del materiale anziché per il trasporto orizzontale o inclinato. Funziona con benne fissate direttamente al nastro, pertanto il nastro deve sopportare il peso combinato delle benne, del materiale trasportato e del nastro oltre l'altezza di sollevamento. Rispetto ai nastri trasportatori standard, i nastri elevatori richiedono una struttura CBS, un allungamento controllato, aree rinforzate dei fori dei bulloni e un posizionamento accurato dei fori della benna per mantenere un funzionamento verticale stabile.

2. Cosa significa CBS in un nastro elevatore?

CBS significa Cover Both Sides. Le coperture in gomma o PVC vengono applicate sia sul lato benna che sul lato puleggia della cinghia. Il lato della benna aiuta a proteggere la carcassa dallo stress dei bulloni, dall'impatto del materiale e dall'abrasione, mentre il lato della puleggia fornisce protezione dal contatto della puleggia e supporta una trazione affidabile. Questa costruzione è una parte importante della progettazione del nastro elevatore per il sollevamento verticale continuo.

3. È possibile perforare il nastro in base alle nostre benne esistenti?

SÌ. YUFENG supporta layout di fori centrati, sfalsati, standard P1-P9 e personalizzati. Il diametro, la spaziatura e la posizione dei fori possono essere prodotti in base al disegno della benna o ai requisiti dell'attrezzatura. Fornendo il modello della benna, le dimensioni di montaggio o il disegno tecnico è possibile verificare lo schema di foratura prima della produzione.

4. Quando dovrei scegliere una cinghia con anima in tessuto o con corda in acciaio?

Le cinghie EP, NN o CC con nucleo in tessuto sono generalmente adatte per altezze di sollevamento inferiori e per compiti di trasporto da leggeri a medi come cereali, mangimi e materiali sfusi in generale. Le cinghie della serie ST con cavo in acciaio sono più adatte per altezze di sollevamento elevate, carichi pesanti e materiali impegnativi presenti nelle applicazioni minerarie e del cemento. La scelta finale dovrebbe considerare l'altezza di sollevamento, la larghezza del nastro, la capacità della benna, la velocità di trasporto e le condizioni operative piuttosto che solo l'altezza.

5. Per quanto tempo può funzionare in genere un nastro elevatore generico?

La durata varia in base all'altezza di sollevamento, al carico, all'abrasività del materiale, alla tensione della cinghia, alla velocità operativa e alla manutenzione. In condizioni standard, i nastri elevatori CBS con anima in tessuto YUFENG possono in genere fornire 5-8 anni di servizio, mentre i nastri CBS con cavi in ​​acciaio opportunamente selezionati possono superare i 10 anni. L'ispezione regolare della tensione del nastro, dei bulloni della benna, delle aree di giunzione e delle superfici del nastro aiuta a preservarne la durata operativa.

6. Sono disponibili nastri elevatori per uso alimentare?

SÌ. YUFENG è in grado di fornire nastri elevatori CBS in nitrile bianco progettati per applicazioni a contatto con alimenti, inclusi zucchero, farina, riso, cereali, alimenti per animali domestici e altri ingredienti alimentari. I materiali adatti al contatto con gli alimenti possono essere selezionati in base alla conformità richiesta, alle condizioni di pulizia e al prodotto trasportato.

7. Sono disponibili versioni ignifughe e antistatiche?

SÌ. Sono disponibili strutture ignifughe e antistatiche per nastri elevatori per applicazioni in cui sono importanti la prevenzione degli incendi e il controllo statico. Gli usi tipici includono elevatori per cereali, sistemi di movimentazione del carbone e altri ambienti in cui polvere combustibile o scariche statiche possono creare ulteriori problemi di sicurezza. Il composto richiesto deve essere selezionato in base alle apparecchiature applicabili e ai requisiti di sicurezza del sito.

8. Quali informazioni sono necessarie per la scelta della cinghia?

Per una corrispondenza accurata delle specifiche, i clienti possono fornire l'altezza di sollevamento dell'ascensore, la larghezza del nastro, la capacità di trasporto, il tipo di materiale, le dimensioni della benna, la temperatura operativa, la velocità del nastro e le dimensioni dei fori di fissaggio esistenti. Sulla base di questi parametri, YUFENG può consigliare la costruzione della carcassa, il materiale di copertura, lo spessore del nastro e la configurazione di punzonatura appropriati.

Richiedi una soluzione generale per nastri per ascensori

1. Invia i parametri della tua attrezzatura

Fornire le dimensioni dell'ascensore, l'altezza di sollevamento, il materiale di trasporto e le specifiche della benna. Il nostro team tecnico può esaminare i requisiti operativi e consigliare una costruzione del nastro adeguata.

2. Confermare le specifiche del nastro e della punzonatura

Prima della produzione, le dimensioni del nastro, il tipo di carcassa, il materiale di copertura e la disposizione dei fori possono essere confrontati con i disegni dell'attrezzatura o della benna per ridurre i problemi di installazione.

3. Richiedi campioni o un preventivo di fabbrica

Contatta YUFENG per i campioni disponibili, le specifiche tecniche e un preventivo di fabbrica basato sulle tue effettive esigenze di trasporto verticale.
